Características :
- Disponible para sistemas 3P4W y 1P3W
- Interiores disponibles en rangos de 100A, 225A, 400A y 600A
- Capacidad de cortocirc
- uito normal de 10kA, 22kA 65kA en 208Y/120Vac
- Capacidad de cortocircuito serie de 200 kA en 208Y/120Vac
- Disponible con seis tipos de interiores de 18, 30, 42, 54, 72 y 84 polos.
- Un complemento catálogo de accesorios instalables en campo.
- Kit para instalación de interruptores sub-alimentados
- Neutro al 200% instalado de fábrica o como accesorio instalable en campo
- NQ acepta tanto interruptores QO ® "enchufables" como QOB "atornillables".
- Tipo grados de protección NEMA disponibles: 1,3, 4, 4X, 5, y 12
- Compatible con los interruptores marco H,J y L de la familia Powerpact con Micrologic para un reconocimiento más rápido de las fallas en los niveles principales para aplicaciones críticas.
Beneficios
- Facilidad de instalación
- Mayor flexibilidad de instalación
- Mayor disponibilidad en el mercado
Aplicaciones
- Edificios Comerciales
- Mercado Residencial
- Edificios de Oficinas

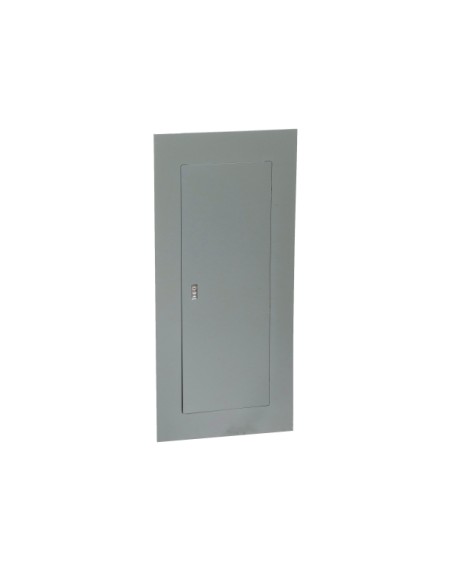

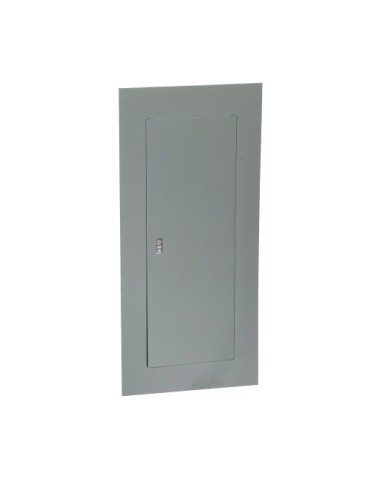

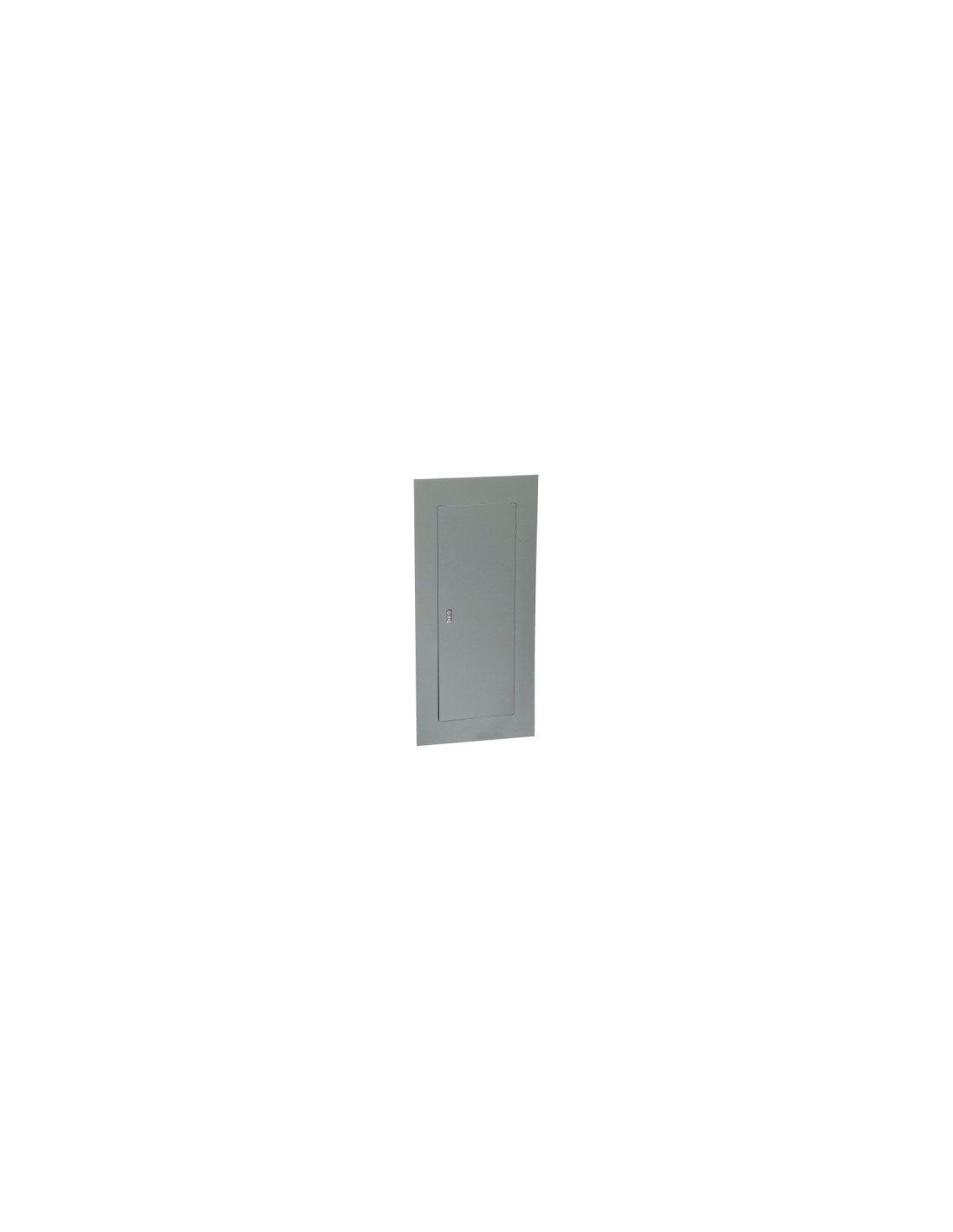

NC44S
La tapa de caja para tableros NQ y NF de SquareD™, NC44S, es una cubierta superficial de acero gris con grado de protección clasificado NEMA tipo 1 de 44 pulgadas de alto. Los interiores son convertibles en campo a alimentación superior o inferior. La construcción modular acepta accesorios instalables en campo. Está listado por UL.

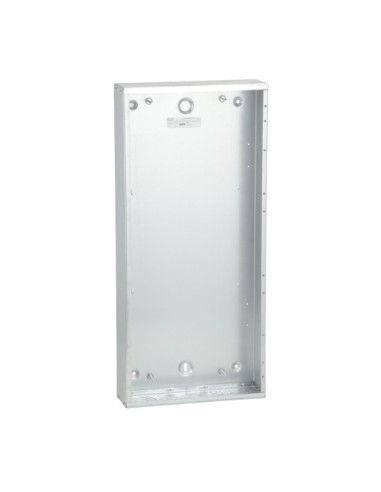

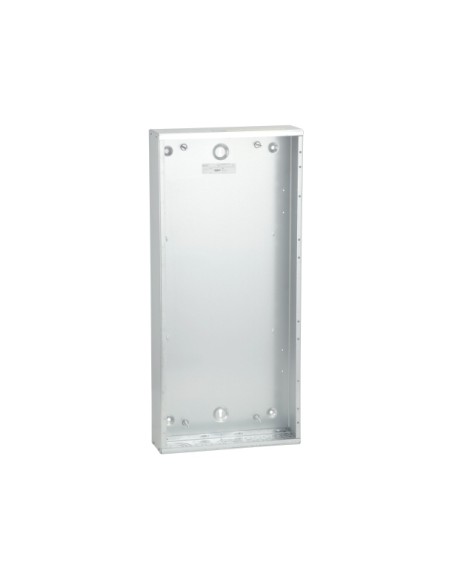

MH44
La caja de protección para tableros NQ y NF de Square D® MH44, es una caja gabinete de acero galvanizado para tableros de distribución con grado de protección NEMA tipo 1 con altura de 44 pulgadas de alto. Está listado por UL y clasificado por CSA. Los interiores son convertibles en campo a alimentación superior o inferior. La construcción modular acepta accesorios instalables en campo.

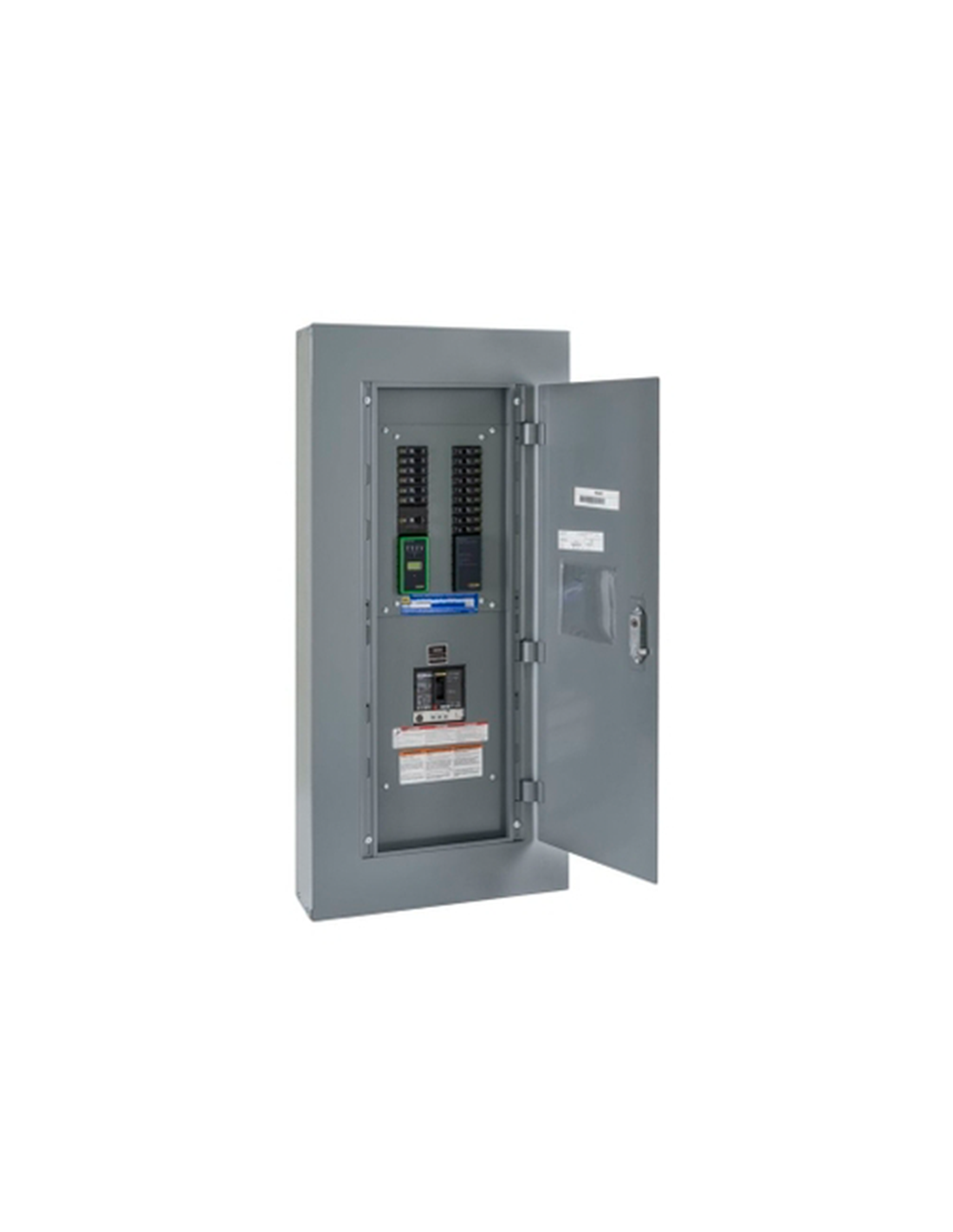

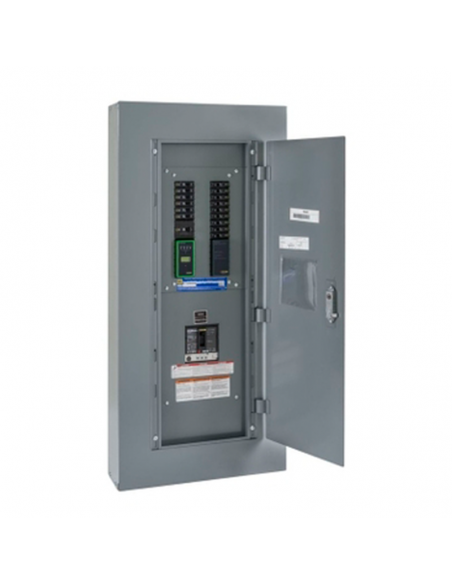

NQ430L2
Los tableros NQ son tableros versátiles que cuentan con una amplia selección de interruptores, accesorios y kits listos para instalar. Los tableros de distribución NQ proporcionan neutrales nominales del 200 % para cargas no lineales. Los tableros NQ son convertibles de orejeta principal a interruptor principal. El interior tiene una tensión nominal máxima de 240 VCA y 48 VCC. El interior de este tablero NQ tiene una lengüeta principal y tiene una clasificación de 225 A trifásico. El interior tiene una clasificación de corriente de interrupción de hasta 65 kA. Este interior es para un sistema de 4 hilos con 30 circuitos y tiene una barra colectora de aluminio. El interior es para interruptores automáticos derivados QOB, QOBVH y QHB. Este interior brinda protección para sus aplicaciones comerciales e industriales. Los interiores del tablero NQ son convertibles en campo a alimentación superior o inferior. Algunas opciones instaladas de fábrica son barra dividida, contactores de iluminación, orejetas de compresión, dispositivos de protección contra sobretensiones y placas de identificación fenólicas. Las conexiones de terminales aceptarán alambre de aluminio de 6 AWG a 350 kcmil. El interior mide 27 pulgadas de alto y 10,44 pulgadas de ancho. Este interior está listado por UL y certificado por CSA. Los interiores de NQ Panelboard se pueden utilizar para aplicaciones tales como edificios comerciales, edificios industriales, estadios y oficinas.

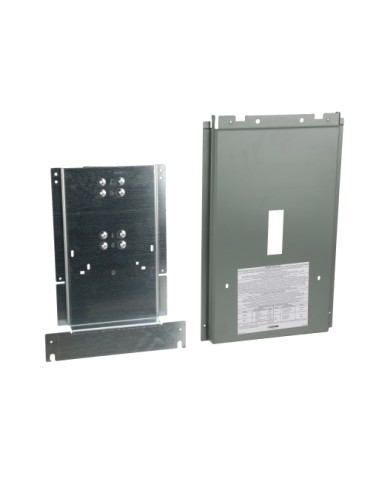

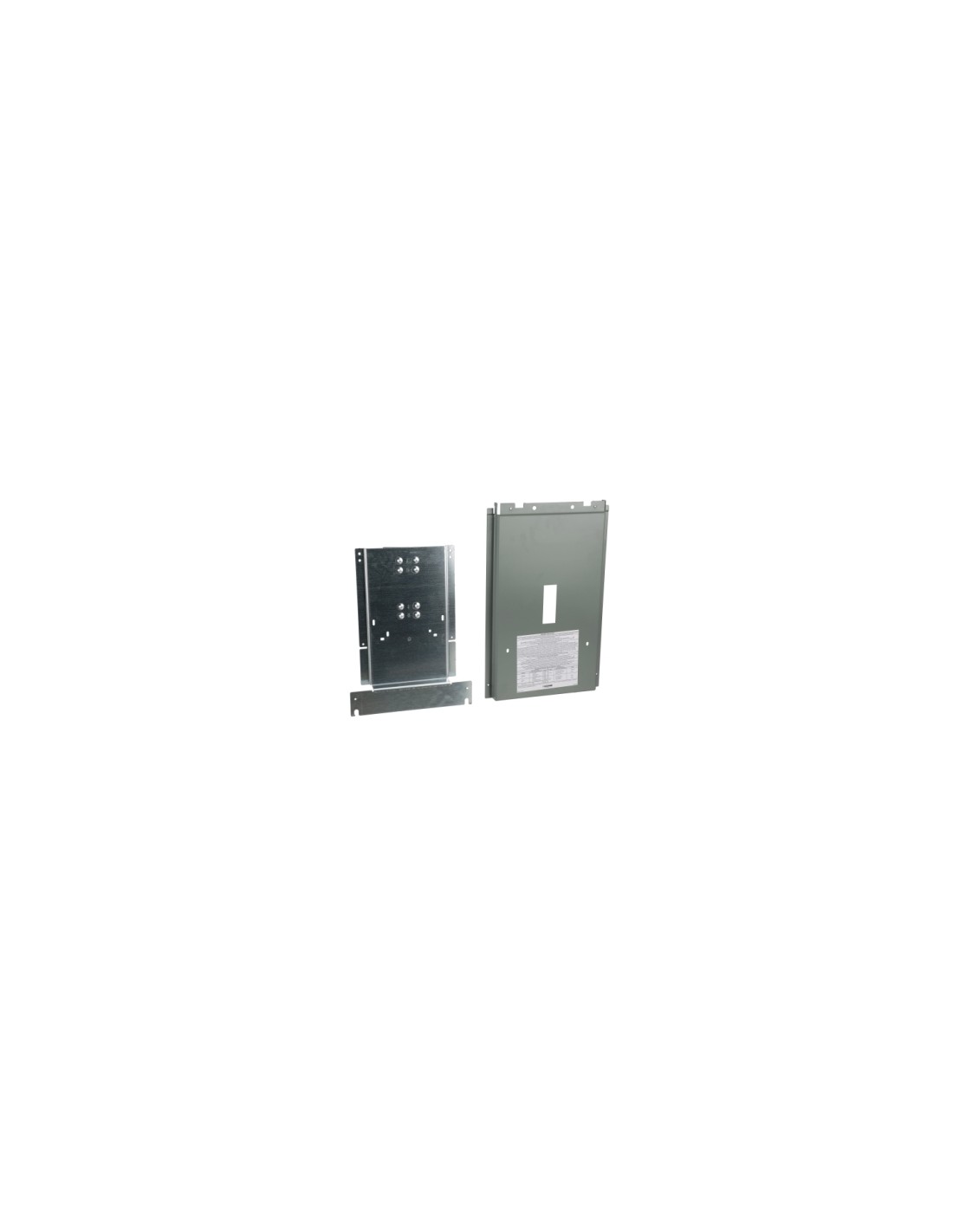

NQMB2Q
Los tableros NQ son convertibles de zapata principal a interruptor principal. Este kit se utiliza para instalar un interruptor de marco Q 225A. El kit incluye una bandeja de montaje, cuatro cables, soportes de frente muerto y cubierta, y el interruptor Q Frame. El kit cumple con los estándares UL.

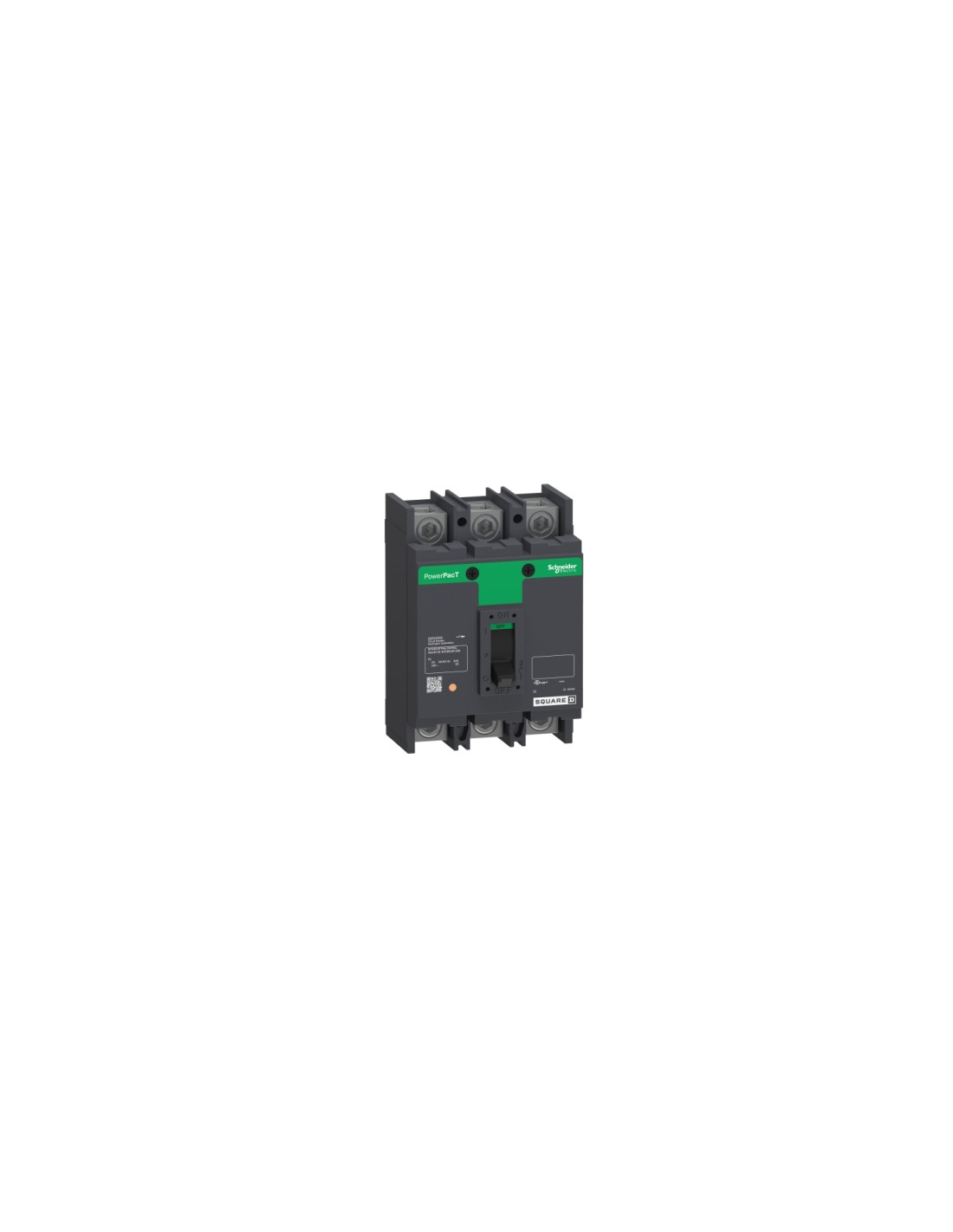

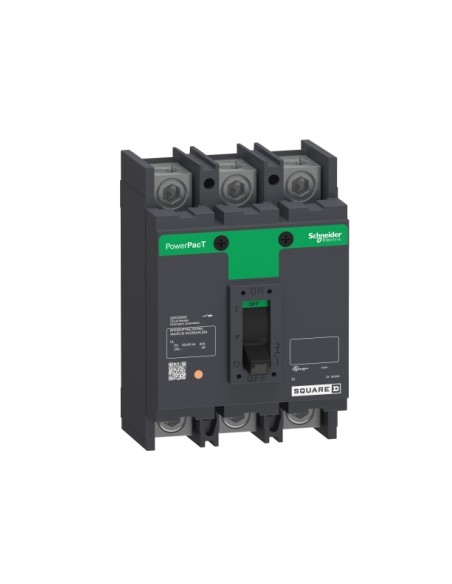

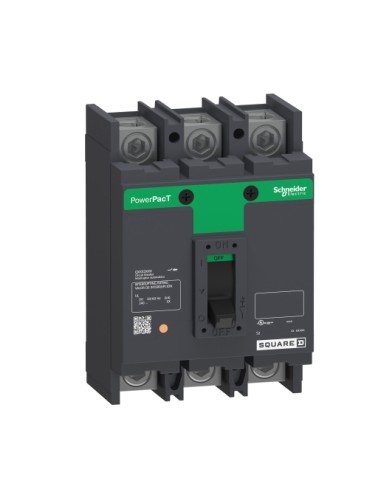

QBL32225
La línea de interruptores PowerPacT® Q-frame incluye interruptores de caja moldeada QB, QD, QG y QJ e interruptores automáticos QB. Están clasificados 240 Vac, 250 A máx. y están disponibles en construcciones de montaje en unidad conectadas a bus o orejetas, o en construcción de montaje en grupo I-Line®. Los interruptores PowerPacT Q-frame están clasificados para 240 Vca (208Y/120 Vca para 3 polos 100 kA) y están disponibles con clasificaciones de interrupción Listadas por UL® de 10 kA a 100 kA. Los interruptores de montaje en unidad están disponibles con orejetas en ambos extremos para aplicaciones cableadas o con pernos de montaje para aplicaciones montadas en bus. Estos interruptores automáticos pueden montarse en envolventes individuales, dispositivos de medición, tableros o tableros de distribución. El interruptor PowerPacT Q-frame es un reemplazo directo para el dispositivo de la serie Q2. Este interruptor PowerPacT Q es tripolar y tiene una corriente nominal de 225 A. Este interruptor tiene una capacidad de corte de 10 kA a 240 VCA y tiene una clasificación de corriente continua del 80 %. Este interruptor montado en la unidad tiene una tecnología de unidad de disparo termomagnético con una corriente de retención magnética de 1200 A y una corriente de disparo magnético de 2400 A. Las dimensiones de este producto son 6,47 pulgadas (alto), 4,5 pulgadas (ancho), 3,93 pulgadas (profundidad). Este producto cumple con las normas UL, CSA e IEC.
PK27GTA
Las barras de tierra PK27GTA, de Square D® están listados por Underwriters Laboratories (UL) y tableros clasificados por CSA. Están diseñados para cumplir con los requisitos residenciales, comerciales e industriales para proteger los sistemas eléctricos, los equipos y las personas.
