| Completo | Pacto de poder |
|---|---|

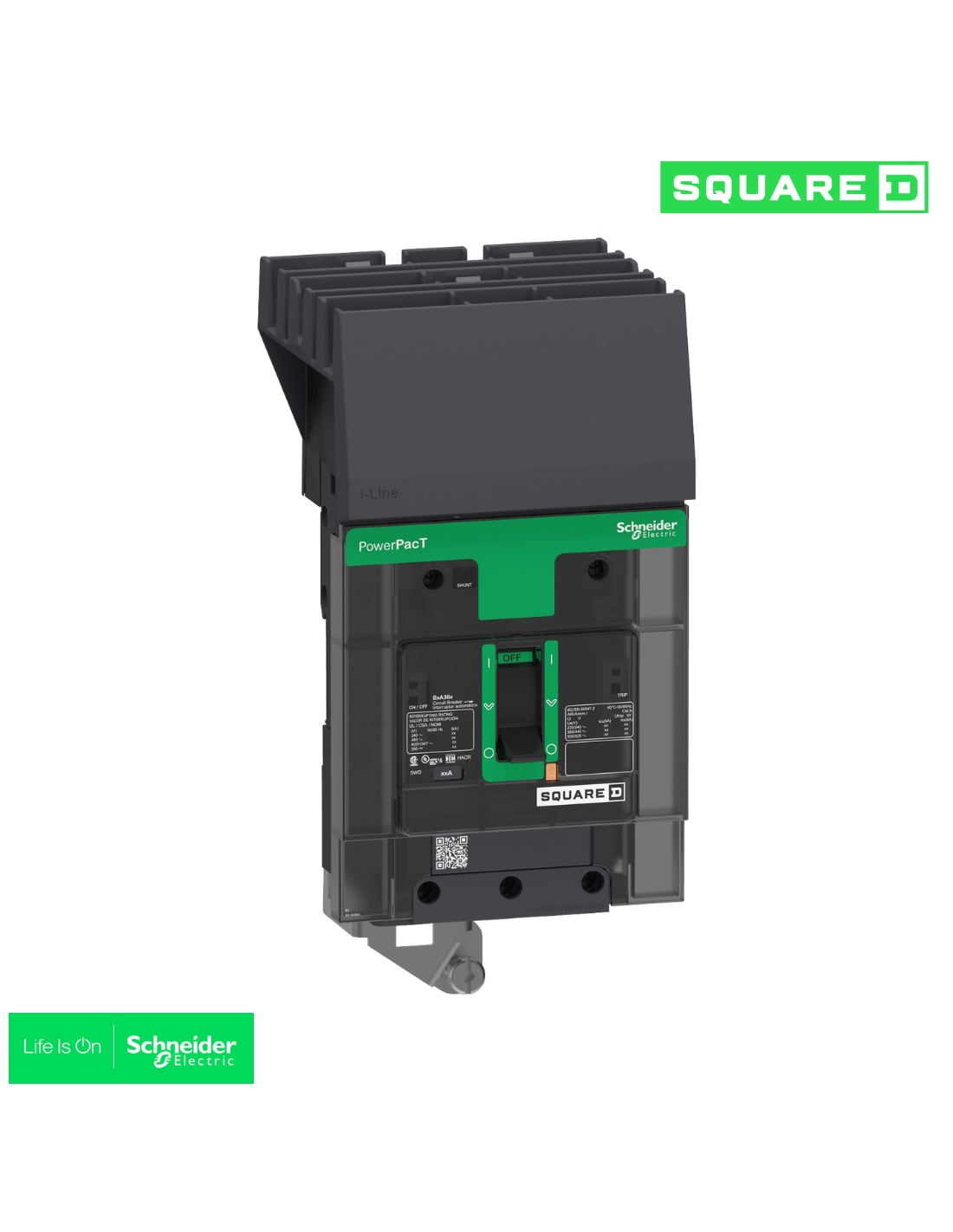

| Nombre del producto | Powerpact B |
| Nombre abreviado del equipo | BD 125 |
| Tipo de producto o componente | Interruptor automático |
| Función | Para corriente> 0,1 A |
| [In] Corriente nominal | 125 A |
|---|---|
| Número de polos | 3P |
| Tipo de control | Palanca |
| código de poder de corte | D |
| poder de corte | 25 kA en 208/240 V CA 50/60 Hz acorde a UL 489 25 kA en 240 V CA 50/60 Hz acorde a UL 489 18 kA en 480/600 V CA 50/60 Hz acorde a UL 489 18 kA en 480 V CA 50/60 Hz acorde a UL 489 14 kA en 600Y/347 V CA 50/60 Hz acorde a UL 489 10 kA en 250 V CC acorde a UL 489 |
| [Ue] Tensión nominal de empleo | 525 V CA 50/60 Hz según UL 489 |
| Frecuencia de red | 50/60 Hz |
| [Ics] poder de corte en servicio | 25 kA en 220...240 V CA 50/60 Hz acorde a En> 50 A 14 kA en 500...600 V CA 50/60 Hz acorde a En> 50 A 18 kA en 380...415 V CA 50/60 Hz acorde a En> 50 A 18 kA en 440 V CA 50/60 Hz acorde a En> 50 A |
| [Uimp] Resistencia a picos de tensión | 8 kV acorde a En> 50 A |
| Tecnología de unidad de disparo (*) | Térmico-magnético |
| Clasificación de corriente continua | 80 % |
| [Ui] Tensión nominal de aislamiento | 800 V acorde a En> 50 A |
| apto para seccionamiento | Sí acorde a En> 50 A |
| categoría de empleo | Categoría A |
| Durabilidad mecánica | 20000 ciclos según IEC 947-1 Anexo K ed 5.2 |
| Durabilidad eléctrica | 10000 ciclos acorde a IEC 947-1 Annex K ed 5.2 en 440 V In |
| Paso de conexión | 27 milímetros |
| calibre AWG | AWG 14...AWG 2/0 aluminio / cobre |
