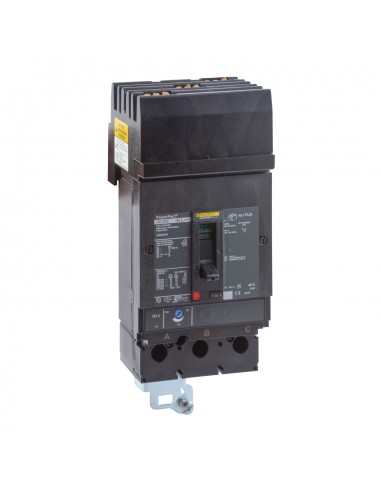

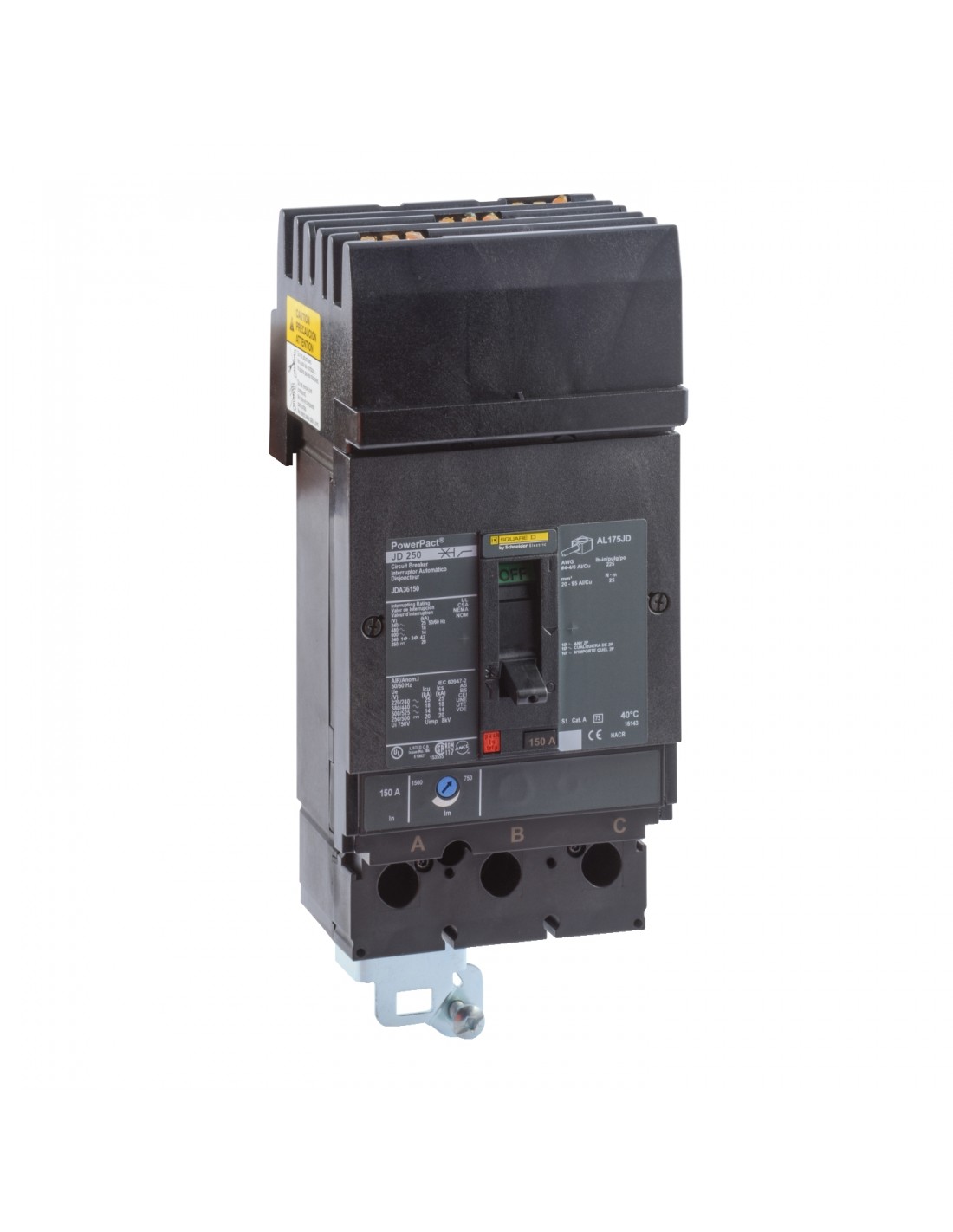

| Tipo de producto o componente | Interruptor automático |
|---|
| [In] Corriente nominal | 150 A |
|---|---|
| Número de polos | 3P |
| Tipo de control | Palanca |
| código de poder de corte | D |
| poder de corte | 25 kA en 240 V CA 50/60 Hz acorde a UL 489 18 kA en 480 V CA 50/60 Hz 14 kA en 600 V CA 50/60 Hz 20 kA en 250 V CC |
| [Ue] Tensión nominal de empleo | 600 V CA 50/60 Hz acorde a valores instantáneos y de demanda |
| Frecuencia de red | 50/60 Hz |
| [Ics] poder de corte en servicio | 25 kA en 220/240 V CA 50/60 Hz acorde a En> 50 A 18 kA en 380/440/415 V CA 50/60 Hz acorde a En> 50 A 14 kA en 500/525 V CA 50/60 Hz acorde a En> 50 A 20 kA en 250 V CC acorde a En> 50 A 20 kA en 500 V CC acorde a En> 50 A |
| [Uimp] Resistencia a picos de tensión | 8 kV acorde a En> 50 A |
| Tecnología de unidad de disparo (*) | Térmico-magnético |
| intensidad de disparo magnético | 1750 A |
| intensidad magnética mínima de disparo | 750 A |
| Clasificación de corriente continua | 80 % |
| [Ui] Tensión nominal de aislamiento | 750 V acorde a En> 50 A |
| Tipo de protección | Protección contra sobrecargas Protección contra cortocircuitos |
| apto para seccionamiento | Sí acorde a En> 50 A |
| categoría de empleo | Categoría A |
| calibre AWG | AWG 4...AWG 4/0 aluminio / cobre terminales |
| Señalizaciones en local | Apagado (OFF), estado 1 1 indicador de disparo - tipo de cable: verde) |
| modo de montaje | Caja de conexiones - tipo de cable: bracket ((*))) |
| Soporte de montaje | Soporte ((*)) |
| Consecutivo, seguido, continuo, adosado | Conexión I-Line, línea Lugs ((*)), carga ((*)) |
| Identificador de terminal | AL175JD |
