| gama de producto | Easy Harmony XVG |
|---|---|

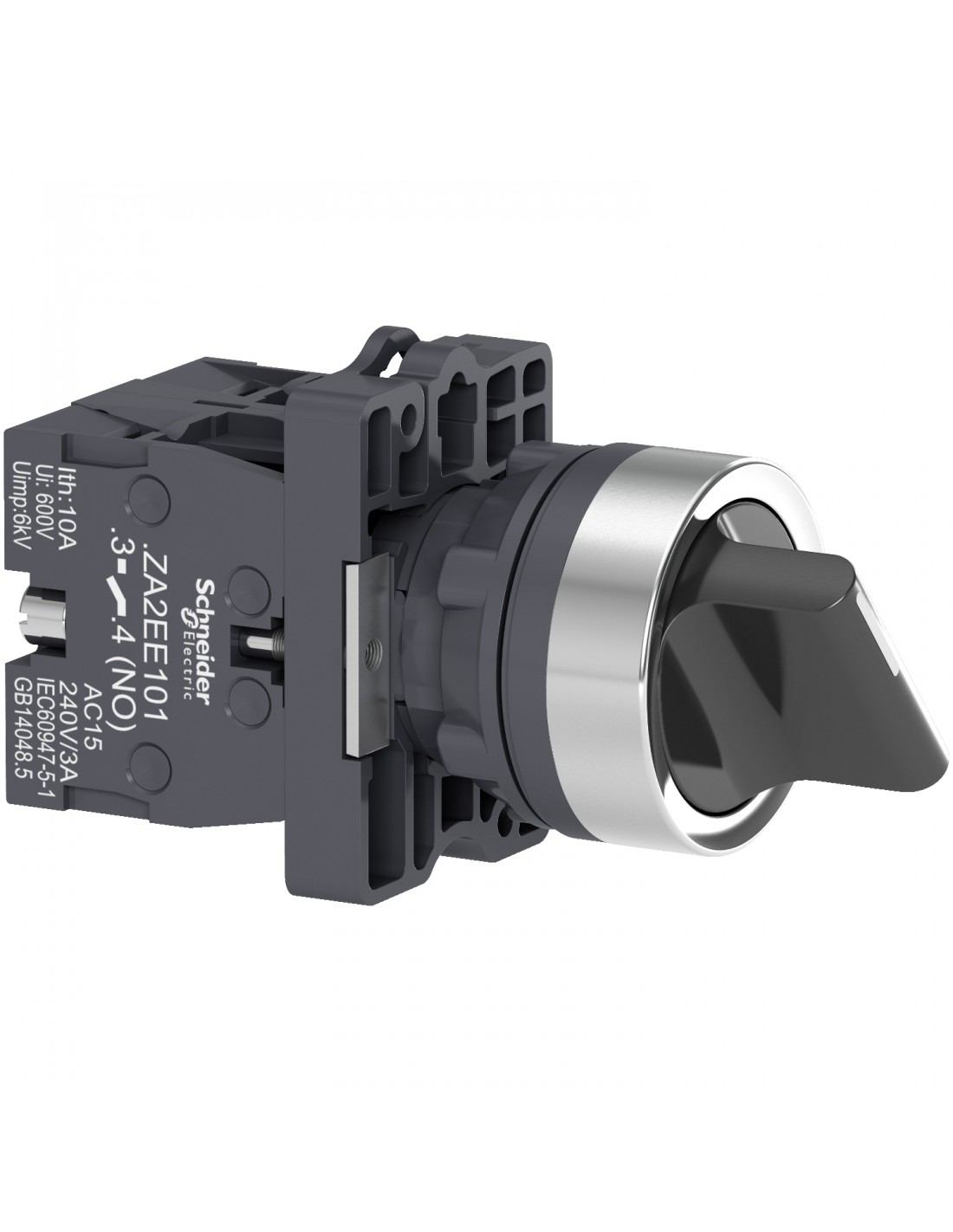

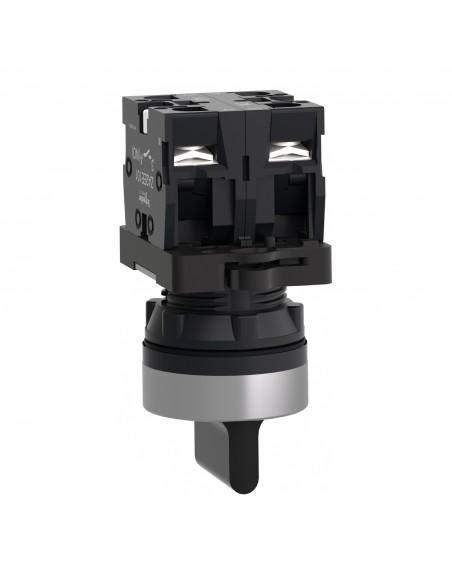

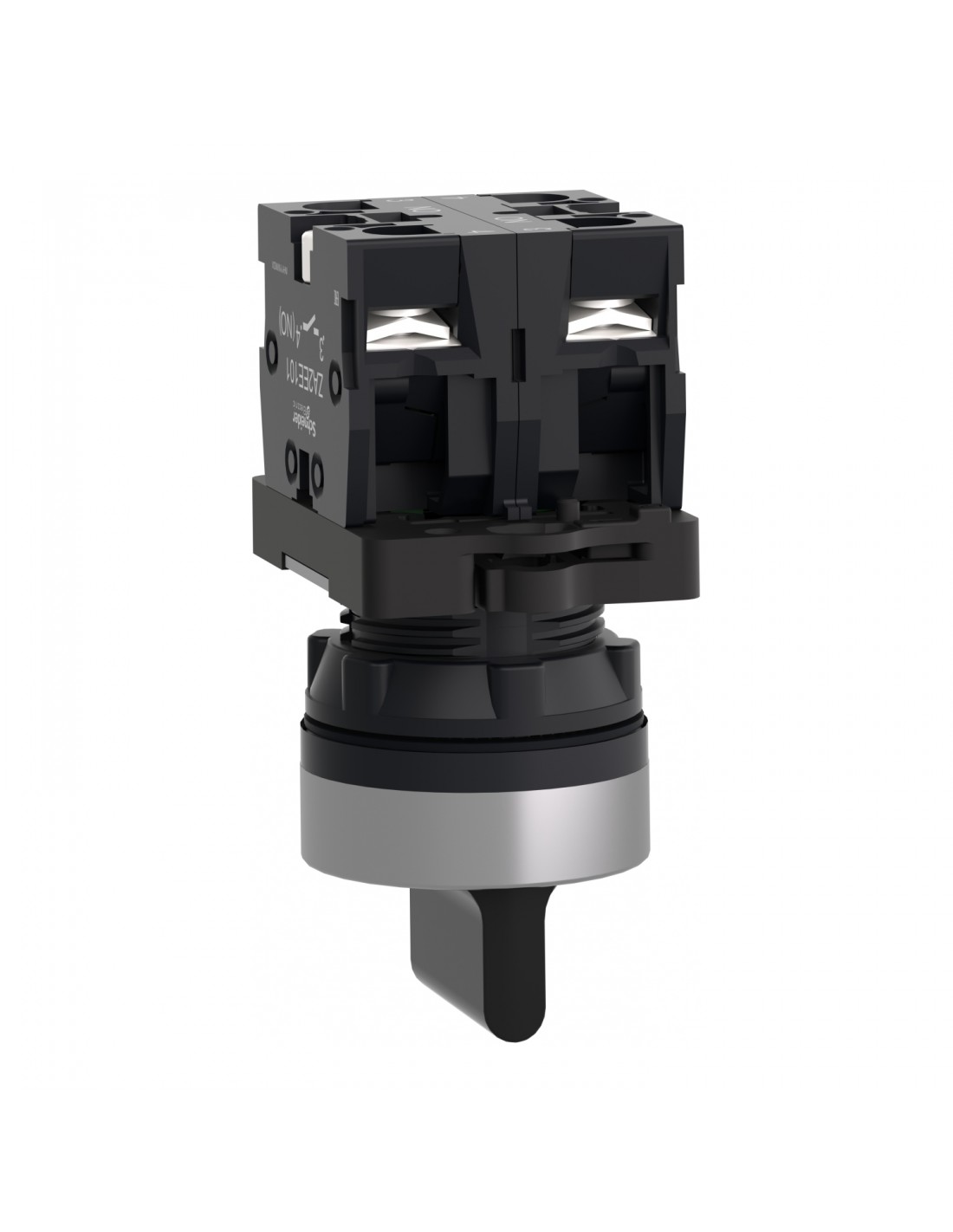

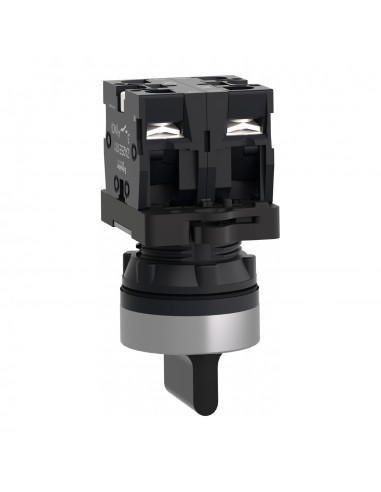

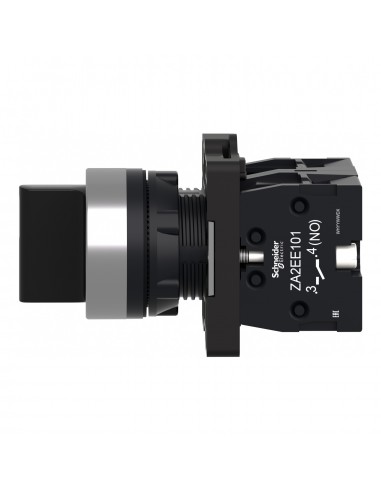

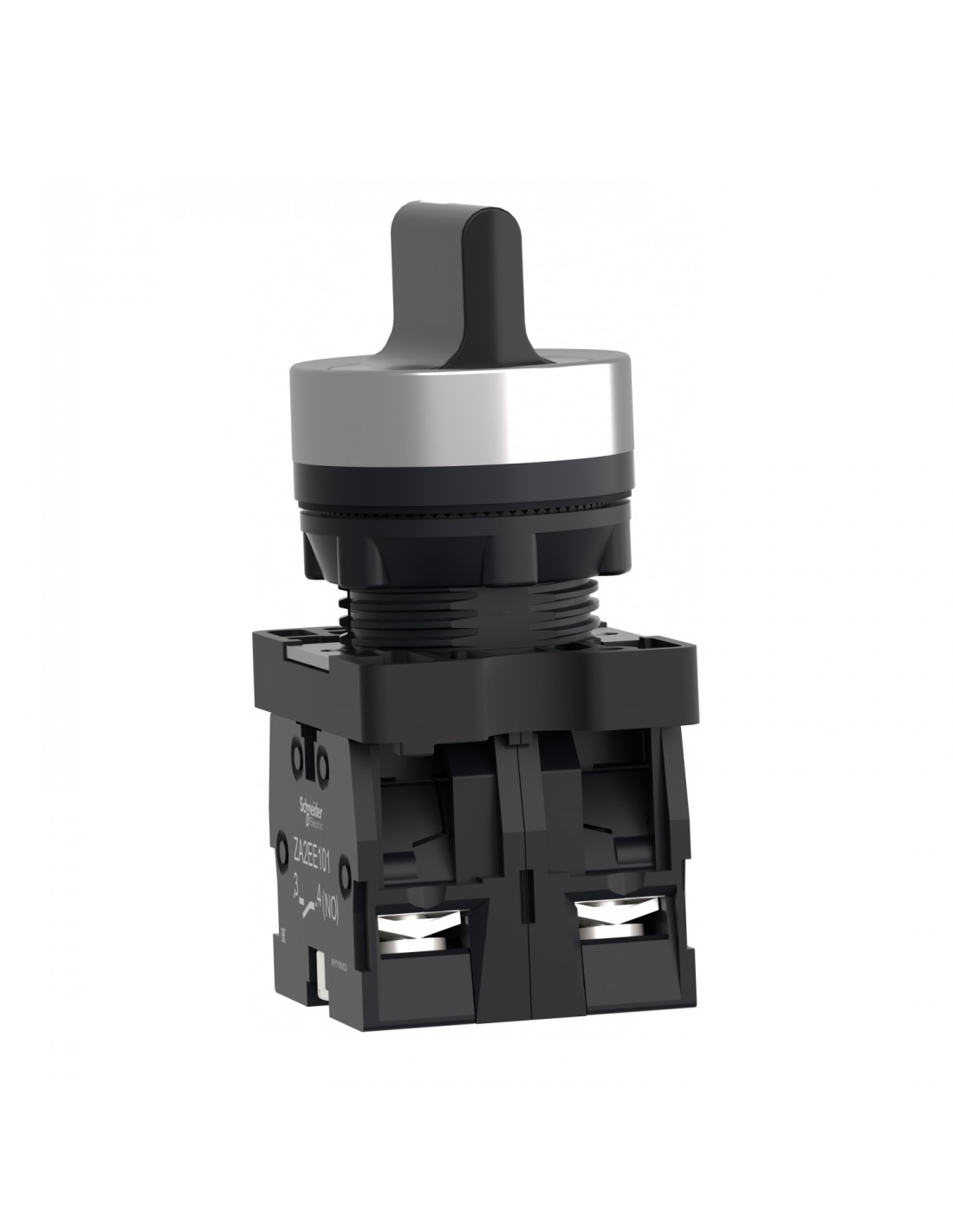

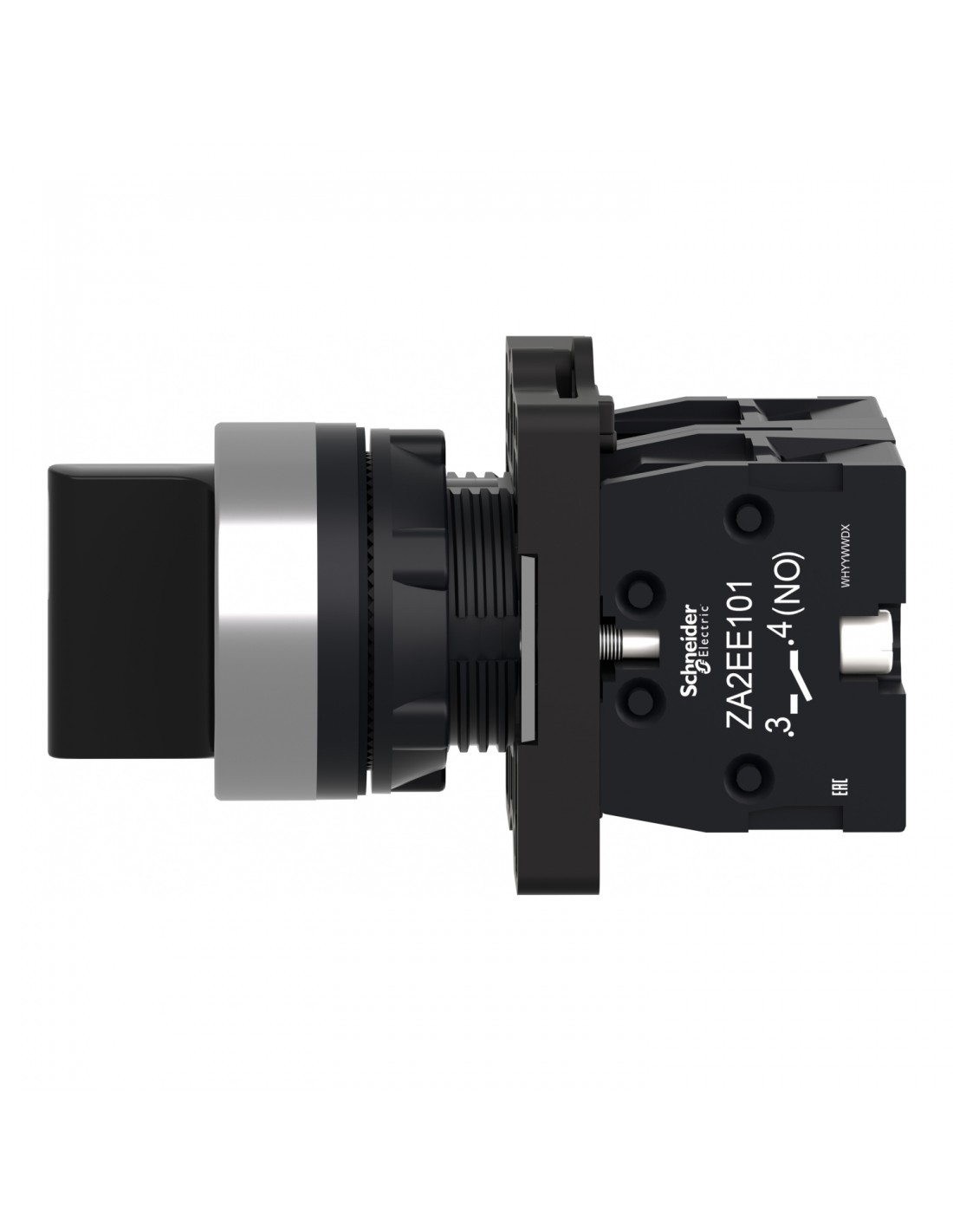

| tipo de producto o componente | Conmutador de selección completo |
| nombre corto del dispositivo | XA2 |
| material del bisel | Plástico |
| diámetro de montaje | 22.5 mm |
| se vende en cantidades indivisibles | 1 |
|---|---|
| tuercas cautivas | >= 30 x 40 mm panel 1…5 mm |
| modo de fijación | Nuez de fijación 2…2.4 N.m |

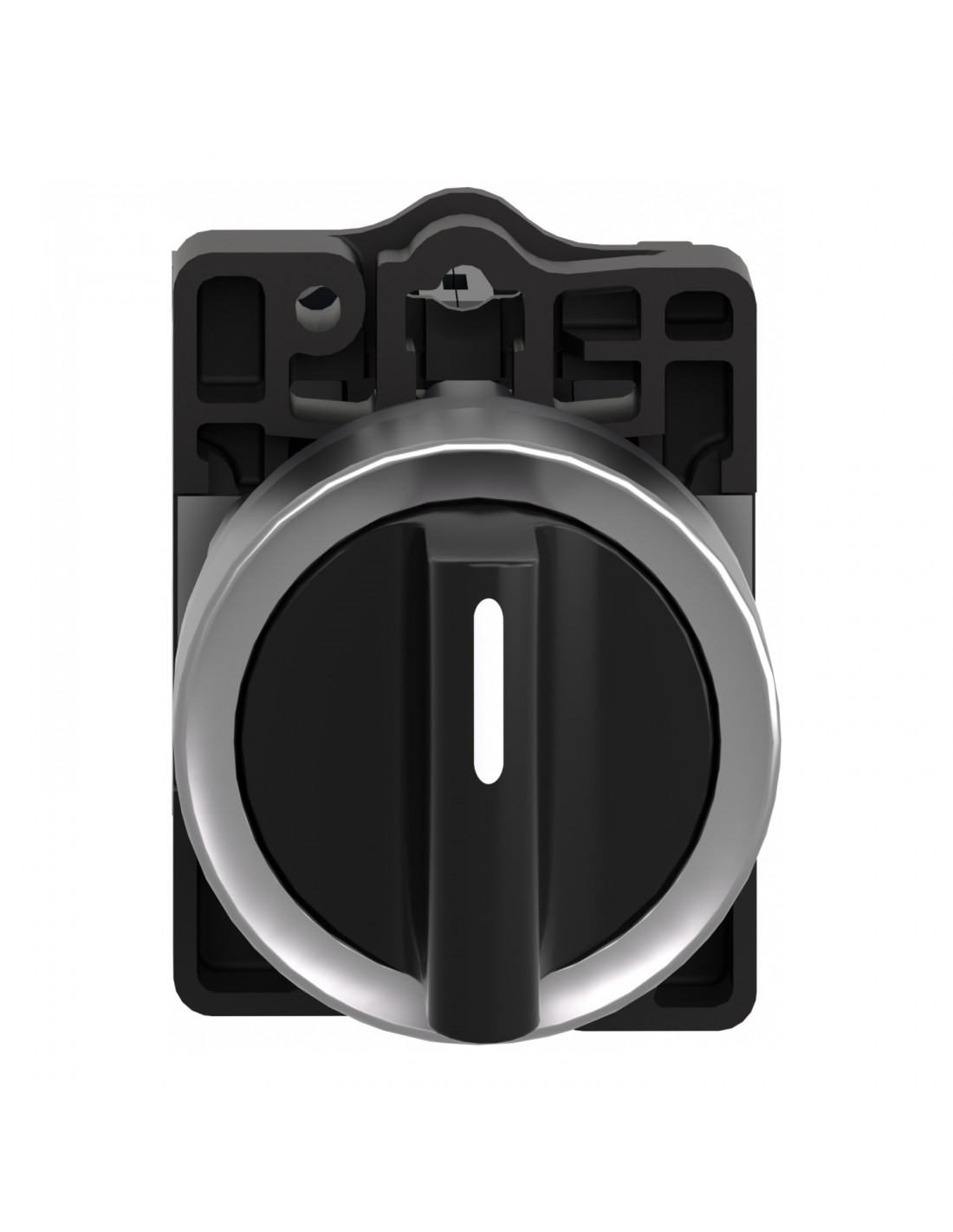

| forma del cabezal de unidad de señalización | Round ((*)) |
| tipo de operario | queda quieto |
| perfil de operador | Negro mango estándar |
| información posición operador | 3 posiciones de 45° |

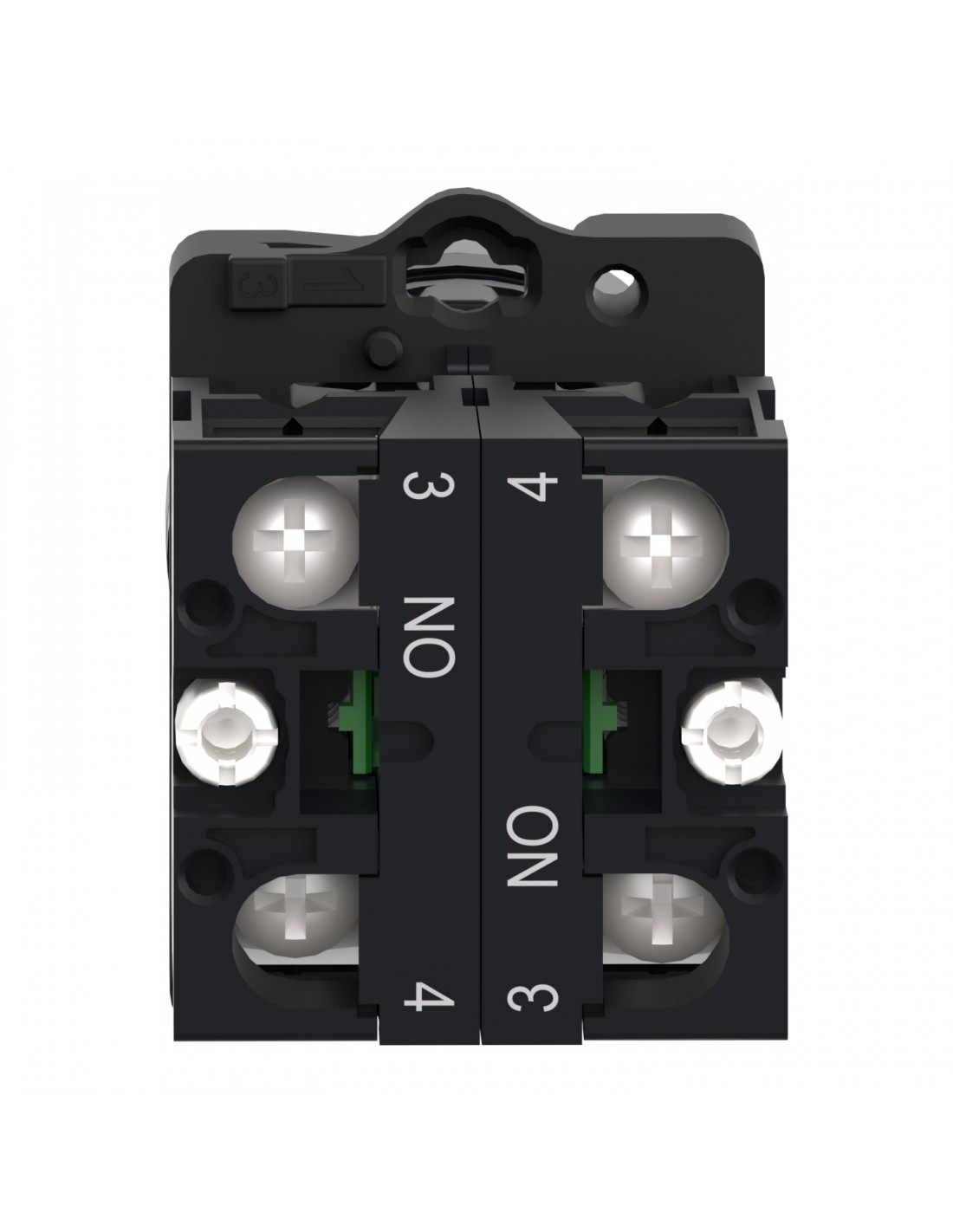

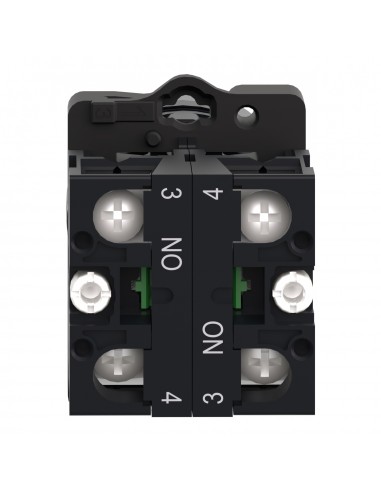

| tipo y composición de contactos | 2 NA |
| funcionamiento de contacto | Corte lento |
| endurancia mecánica | 300000 ciclos |
| conexiones - terminales | >= 1 x 0.22 mm² <= 1 x 2,5 mm² >= 1 x 0.5 mm² Terminales Faston 6.3 mm |
| par de apriete | 0.8 N.m |
| protección contra cortocircuito | 10 A fusible gL IEC 60269-1 |
| [Ith] Corriente térmica convencional | 10 A conexión tornillo de estribo |
| [Ui] tensión asignada de aislamiento | 600 V IEC 60947-1 |
| [Uimp] Tensión asignada de resistencia a los choques | 6 kV IEC 60947-1 |
| (le) corriente operacional | 3 A 240 V AC-15 A600 0.27 A 250 V DC-13 Q600 |
| durabilidad eléctrica | 500000 ciclos AC-15 3 A 230 V 60 cyc/mn 0.5 IEC 60947-5-4 500000 ciclos DC-13 0.2 A 110 V 60 cyc/mn 0.5 IEC 60947-5-4 |
| montantes funcionales | Λ < 10exp(-8) 24 V |
| anchura | 30 mm |
| altura | 42 mm |
| profundidad | 68.2 mm |
| peso del producto | 0.054 kg |
| tipo de operador | Queda quieto |
| perfil del operador | Mango estándar |
| tipo de cabezal | Estándar |
| color de lentes o tapa/operador | Negro |
