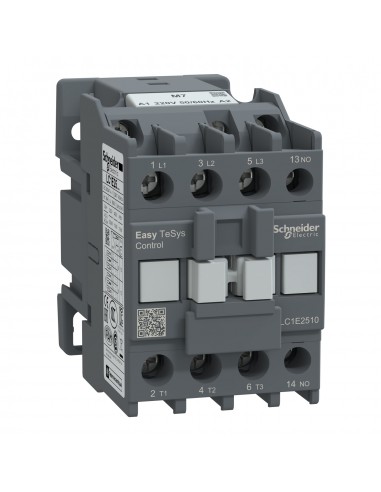

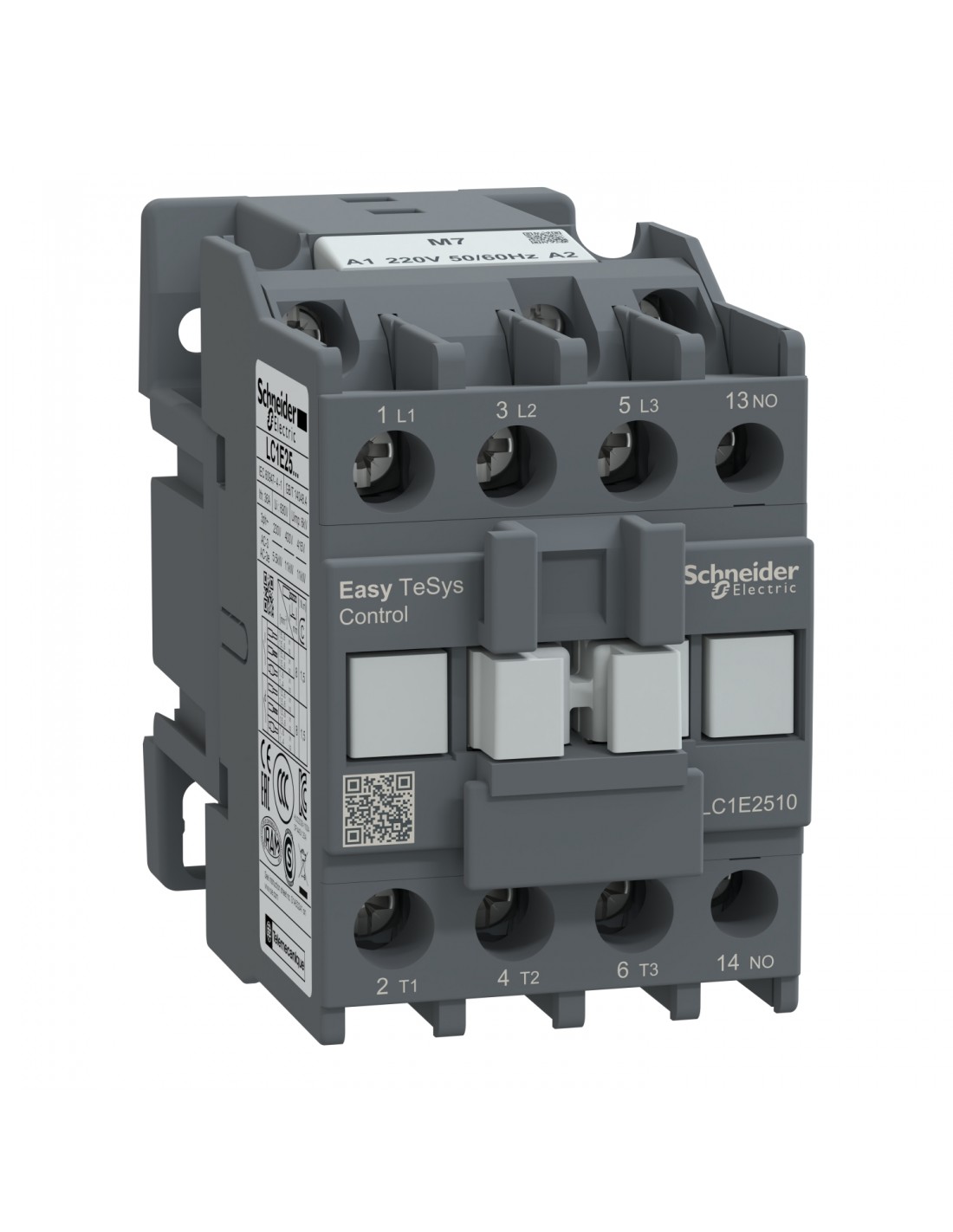

| Gama | Easy TeSys |
|---|---|
| gama de producto | Easy TeSys Control |
| Tipo de Producto o Componente | Conector |
| Nombre Corto del Dispositivo | LC1E |
| aplicación del contactor | Control del motor Carga resistiva |
| categoría de empleo | AC-3 AC-3e AC-1 |
| Número de Polos | 3P |
| [Ue] tensión asignada de empleo | Circuito de alimentación, estado 1 <= 690 V AC 50/60 Hz |
| [Ie] corriente asignada de empleo | 25 A (at <55 °C) at <= 440 V AC AC-3 for circuito de alimentación 25 A (at <55 °C) at <= 440 V AC AC-3e for circuito de alimentación 32 A (at <55 °C) at <= 440 V AC AC-1 for circuito de alimentación |
| [Uc] tensión del circuito de control | 220 V AC 50/60 Hz |
| potencia del motor en kW | 5,5 kW at 220…230 V AC 50/60 Hz 11 kW at 380...400 V 11 kW at 415 V 11 kW at 440 V 15 kW at 500 V 15 kW at 660...690 V |
|---|---|
| composición de los polos de contacto | 3 NA |
| [Ith] corriente térmica convencional | 32 A (at 55 °C) for circuito de alimentación |
| Irms poder de conexión nominal | 250 A at 440 V AC for circuito de alimentación conforming to IEC 60947-4-1 |
| poder asignado de corte | 200 A at 440 V for circuito de alimentación conforming to IEC 60947 |
| [Icw] Corriente temporal admisible | 240 A 40 °C - 10 s for circuito de alimentación 120 A 40 °C - 60 s for circuito de alimentación 50 A 40 °C - 600 s for circuito de alimentación |
