| gama de producto | Easy Harmony XVG |
|---|---|

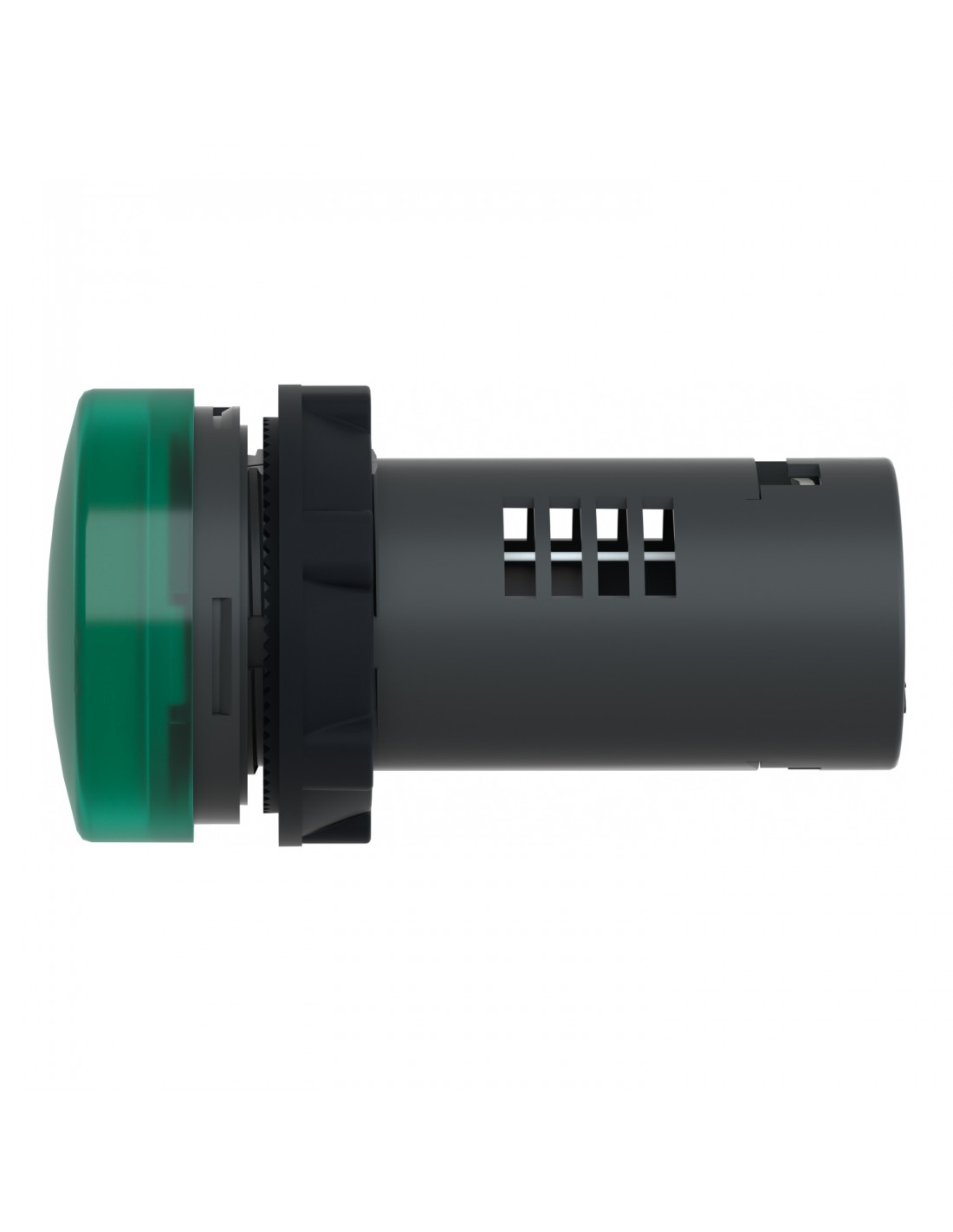

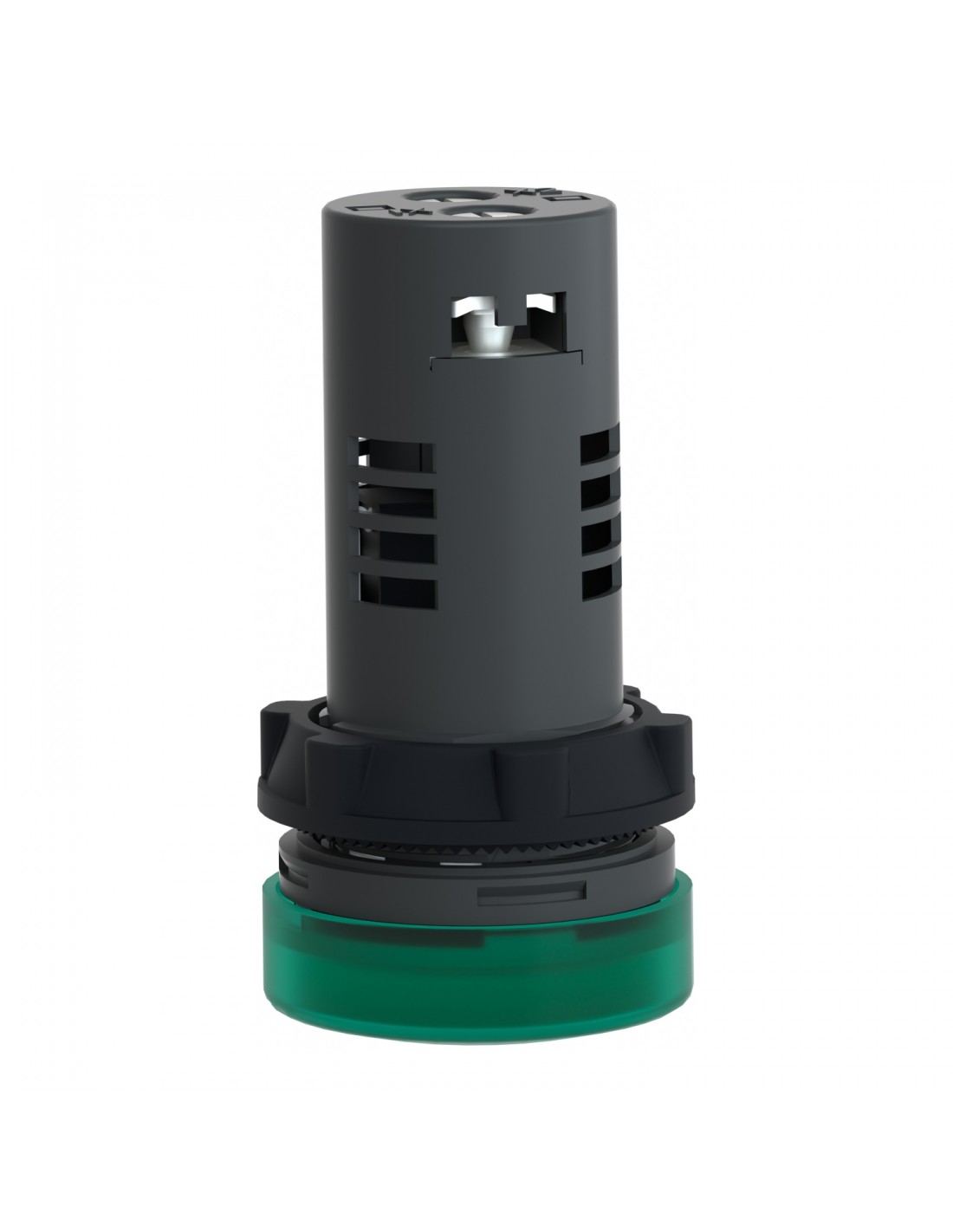

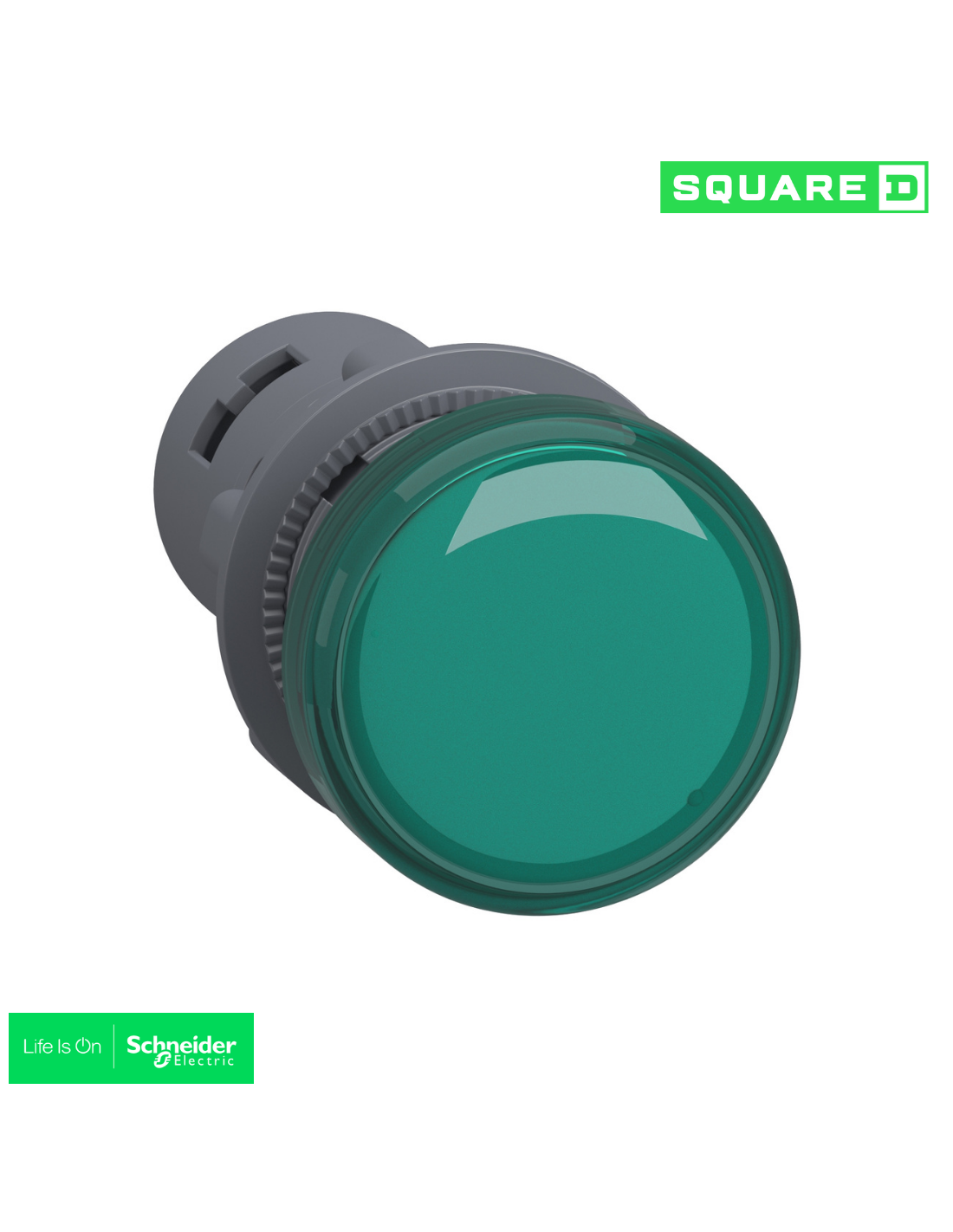

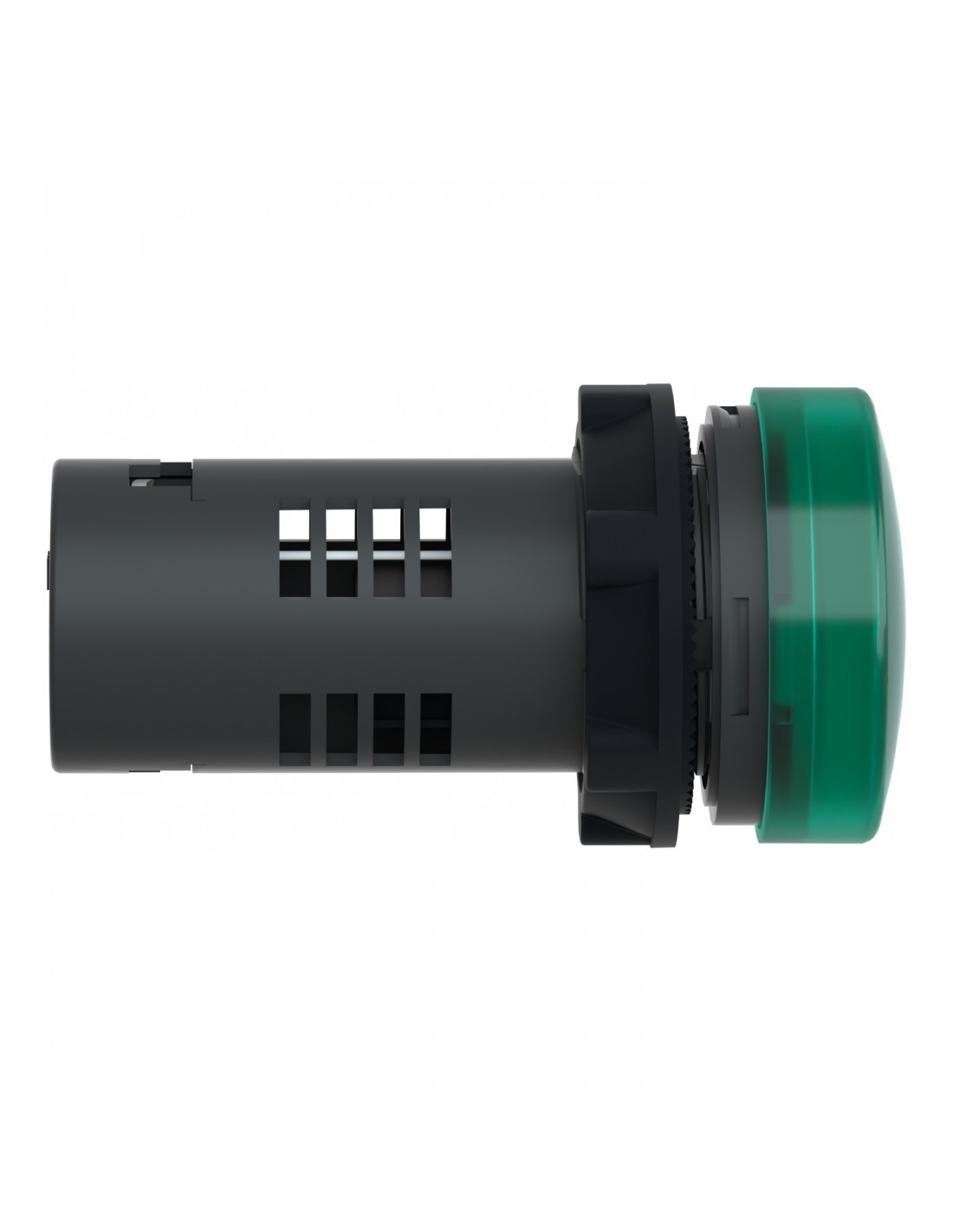

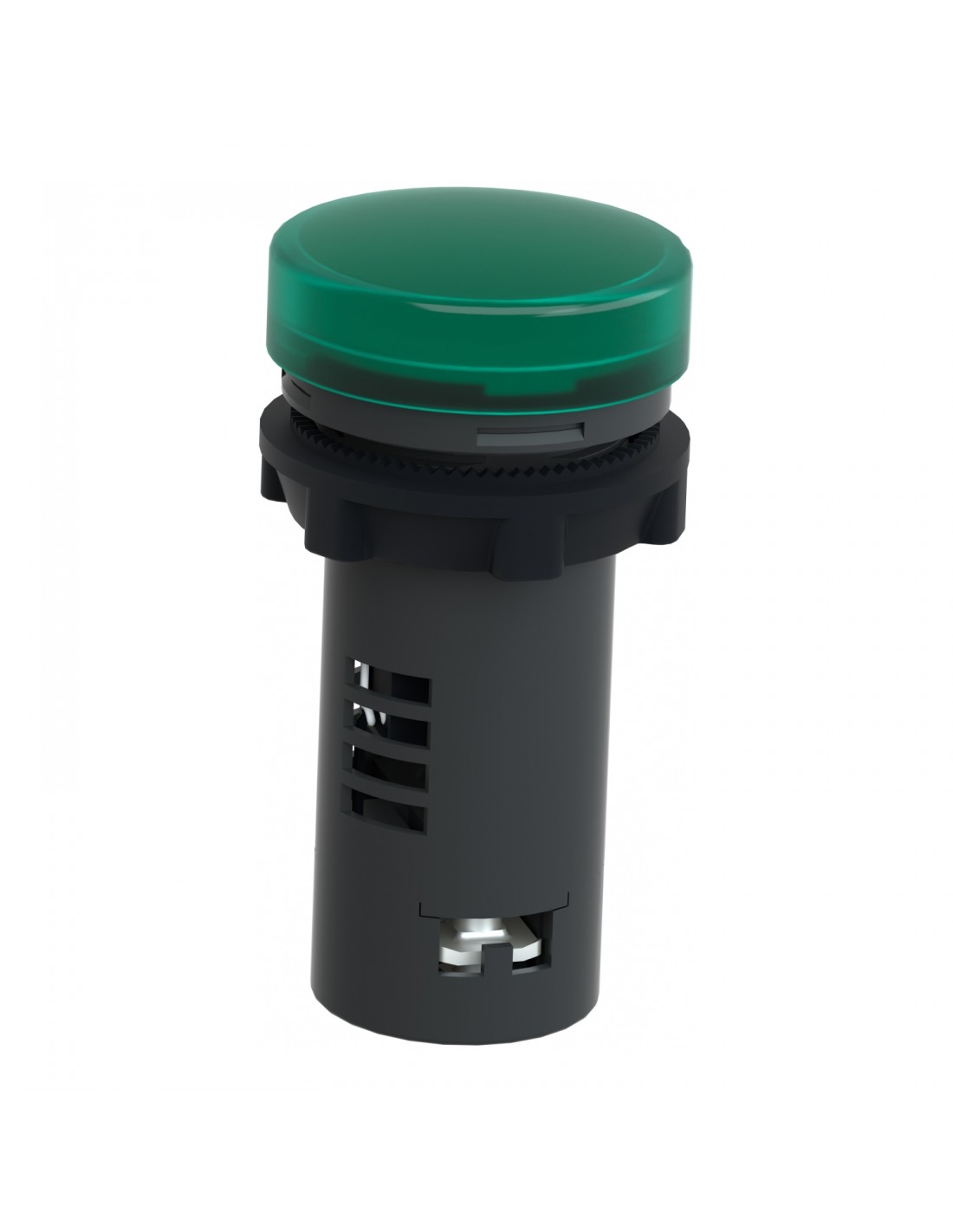

| tipo de producto o componente | Luz piloto monolítica |
| nombre corto del dispositivo | XA2 |
| diámetro de montaje | 22.5 mm |
| forma del cabezal de unidad de señalización | Round ((*)) |
| color de lentes o tapa/operador | Verde |
| fuente de luz | LED |
| base de bombilla | LED integral |
| [Us] tensión de alimentación asignada | 220 V AC 50/60 Hz |

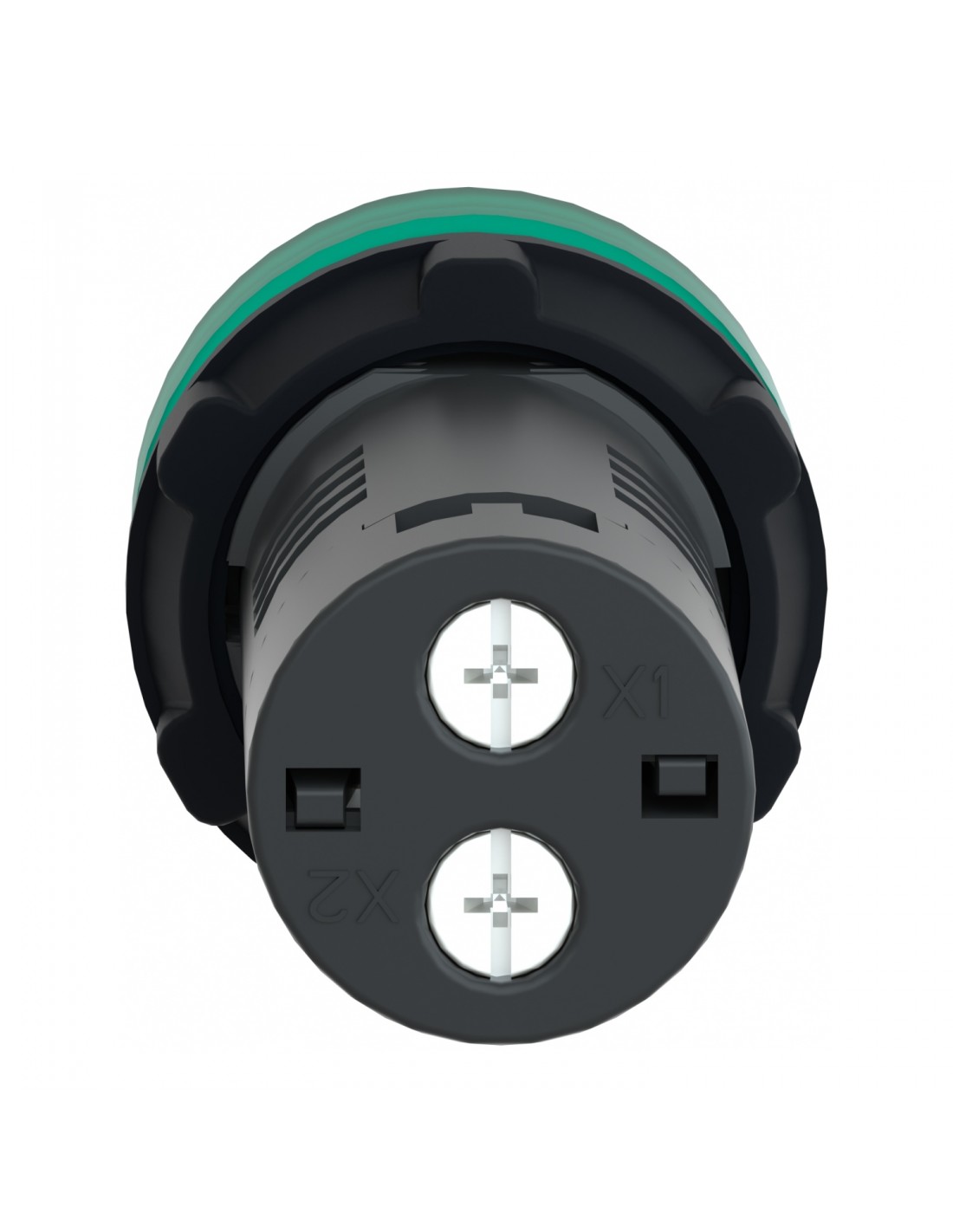

| descripción terminales ISO n°1 | (X1-X2)PL |
|---|---|
| metros dispositivo | Agujero para fijación 22.3 +0.4/0 IEC 60947-5-1 |
| tuercas cautivas | >= 30 x 40 mm panel de suporte metal 1…6 mm >= 30 x 40 mm panel de suporte plástico 2…6 mm |
| modo de fijación | Nuez de fijación detrás de cabeza 2.2 N.m +/- 0.2 % |
| marcado | CE CD |
| [Us] Tensión de alimentación | 220...230 V |
| conexiones - terminales | Terminales de fijación por tornillo >= 1 x 0.22 mm² con terminal IEC 60947-1 Terminales de fijación por tornillo 1 x 0.5...1 x 2.5 mm² sin terminal IEC 60947-1 |
| forma de la cabeza de tornillo | Cruzado Philips nº 2 Con ranuras plano 4 mm Ø Con ranuras plano 5,5 mm Ø |
| [Ui] tensión asignada de aislamiento | 400 V 3 IEC 60947-1 |
| [Uimp] Tensión asignada de resistencia a los choques | 6 kV IEC 60947-1 |
| tipo señalización | Contínuo |
| límites de tensión de alimentación | 0.8…1.2 V AC |
| consumo de corriente | <= 20 mA |
| duración | 40000 h a tensión nominal y 25 °C |
| altura | 29 mm |
| anchura | 29 mm |
| profundidad | 53 mm |
| peso del producto | 0.02 kg |
