rango de producto |

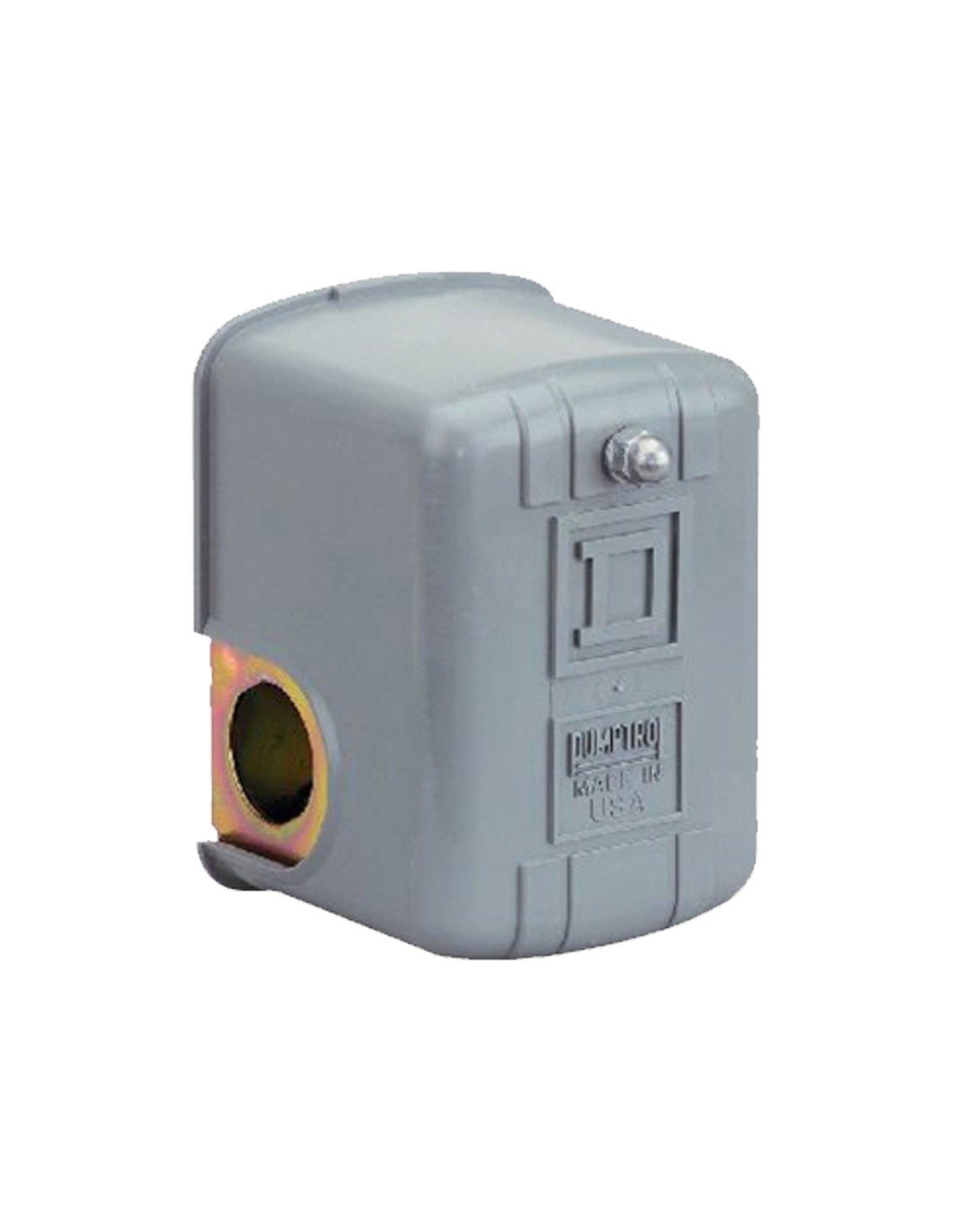

Square D Pumptrol |
|
nombre del sensor de presión |
9013FY |
|
tamaño del sensor de presión |
80 psi (551.58 kPa) 5… 60 psi (34.47… 413.69 kPa)) |
|
valor de configuración |
20 ... 40 psi |
|
tipo de circuito eléctrico |
Circuito de alimentación |
|
aplicación específica del producto |
Controlar bombas de agua accionadas eléctricamente |
|
cantidad por juego |
1 |
|
tipo de embalaje |
Individual |
|
Principal |
tipo de sensor de presión |
Presostato electromecánico |
|
fluido controlado |
Agua dulce -22 ... 257 ° F (-30 ... 125 ° C)) |
|
rango ajustable en aumento de presión |
25… 80 psi (172.37… 551.58 kPa) |
|
diferencial ajustable aproximado |
20… 30 psi (137.90… 206.84 kPa) |
|
presión de destrucción |
220 psi (1516.85 kPa) |
|
actuador de presión |
Diafragma |
|
tipo de operación del interruptor de presión |
Regulación entre 2 umbrales |
|
tipo de escala |
Diferencial ajustable |
|
ajuste |
Interno |
|
pantalla local |
Sin |
|
tipo y composición de contactos |
2 NC, acción rápida, DPST-DB, Formulario YY |
|
número de entrada de cable |
2 entradas de cable de 0.88 pulg. (22.35 mm) con 0.84 pulg. A través de los planos UL 508 |
|
conexión eléctrica |
Terminales de fijación por tornillo 10 AWG |
|
tipo de conexión de fluido |
0.25 pulgadas NPSF interno UL 508 |
|
protección contra cortocircuitos |
Fusible de cartucho de 20 A gG |
|
materiales en contacto con fluidos |
Acero zincado o brida equivalente |
|
material |
Cubierta de polipropileno |
|
posición de funcionamiento |
Cualquier posición |
|
potencia del motor kW |
1.5 kW 2 hp) 115 V AC, 1 fase |
|
durabilidad eléctrica |
100000 ciclos 10 cyc / mn |
|
durabilidad mecánica |
300000 ciclos |
|
tipo de bloque de terminales |
4 terminales |
|
tasa de operación máxima |
10 cyc / mn |
|
[Ui] tensión nominal de aislamiento |
575 V UL 508 |
|
Peso neto |
1 lb (EE. UU.) (0,45 kg) |
|
repetir precisión |
+/- 3% |
|
descripción de terminales ISO n ° 1 |
L1-T1 |
|
anchura |
2,78 pulgadas (70,61 mm) |
|
altura |
2,8 pulg. (71,12 mm) |
|
profundidad |
3.76 pulgadas (95.50 mm) |
|
