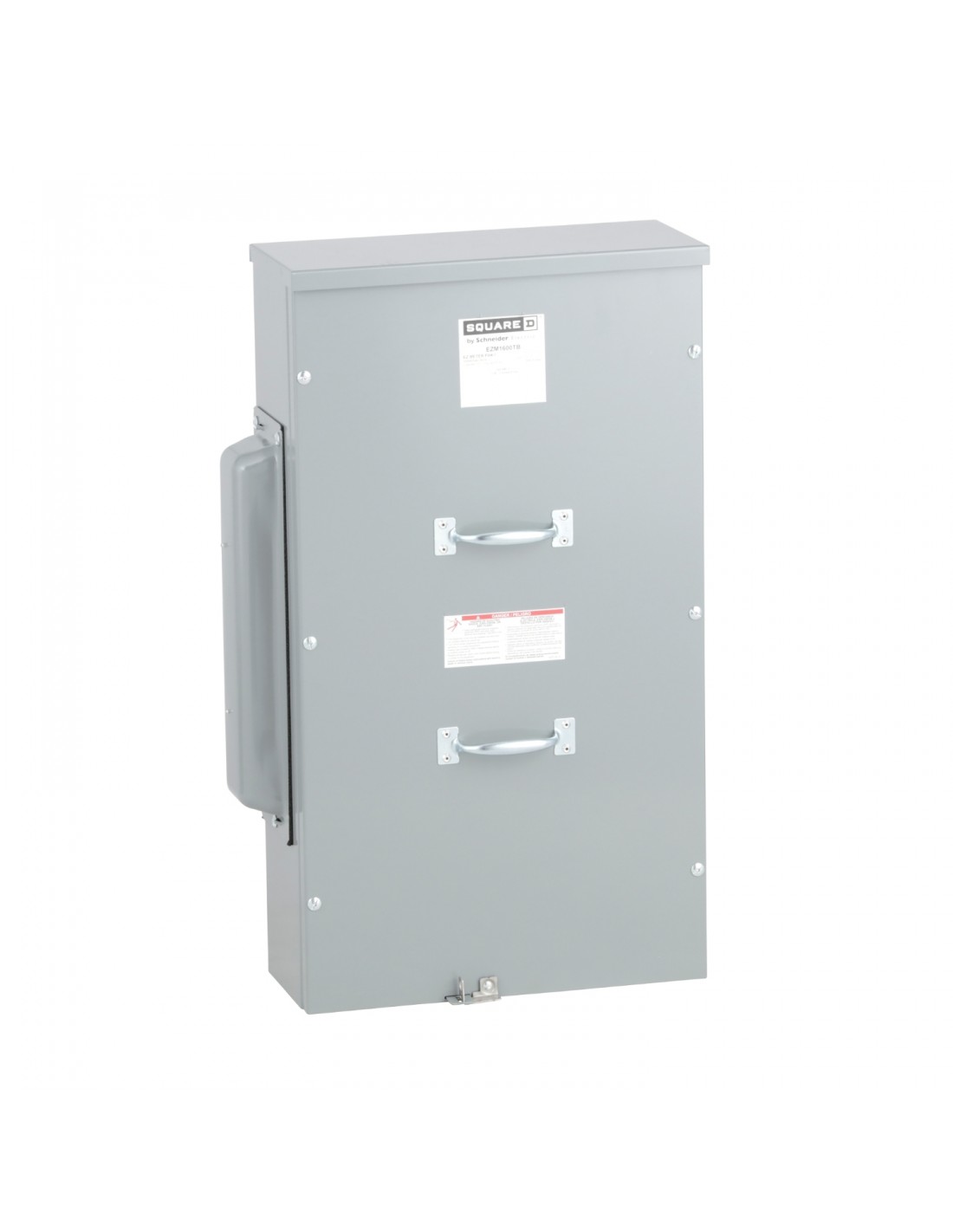

| Gama de producto | Rango E |
|---|---|
| Tipo de producto o componente | Mandíbula del metro |
| tipo de cambio | Orejetas principales |
| Artículos incluidos | Placa de cierre |
| Corriente nominal principal | 600 A |
|---|---|
| Corriente nominal del bus | 800 A |
| material del envolvente | Acero pintado |
| [Ue] Tensión nominal de empleo | 120 V CA |
| Montaje del dispositivo | Superficie |
| Número de fases | 1 fase Indicador-Exterior 1 fase recinto al aire libre |
| Ubicación del servicio de alimentación (*) | Oh , vaya. |
| Consecutivo, seguido, continuo, adosado | Lugs ((*)) 1 cable(s) AWG 6...300 kcmil - tipo de cable: aluminio / cobre) toma a tierra Lugs ((*)) 2 cable(s) AWG 1/0 ... 750 kcmil - tipo de cable: aluminio / cobre) línea a línea Lugs ((*)) 4 cable(s) AWG 1/0...300 kcmil - tipo de cable: aluminio / cobre) línea a línea Lugs ((*)) 2 cable(s) AWG 1/0 ... 750 kcmil - tipo de cable: aluminio / cobre) neutro Lugs ((*)) 4 cable(s) AWG 1/0...300 kcmil - tipo de cable: aluminio / cobre) neutro |
| Configuración de cableado | 3-hilos |
| Dimensiones de altura máxima | 773,68 milímetros |
| Dimensiones de anchura máxima | 435,61 milímetros |
| Dimensiones de profundidad máxima | 180,09 milímetros |
