DISTRIBUCIÓN DE POTENCIA
Características :
- Disponible para sistemas 3P4W y 1P3W
- Interiores disponibles en rangos de 100A, 225A, 400A y 600A
- Capacidad de cortocircuito normal de 10kA, 22kA 65kA en 208Y/120Vac
- Capacidad de cortocircuito serie de 200 kA en 208Y/120Vac
- Disponible con seis tipos de interiores de 18, 30, 42, 54, 72 y 84 polos.
- Un complemento catalogo de accesorios instalables en campo.
- Kit para instalación de interruptores sub-alimentados
- Neutro al 200% instalado de fábrica o como accesorio instalable en campo
- NQ acepta tanto interruptores QO ® "enchufables" como QOB "atornillables".
- Tipo grados de protección NEMA disponibles: 1,3, 4, 4X, 5, y 12
- Compatible con los interruptores marco H,J y L de la familia Powerpact con Micrologic para un reconocimiento más rápido de las fallas en los niveles principales para aplicaciones críticas.
Beneficios
- Facilidad de instalación
- Mayor flexibilidad de instalación
- Mayor disponibilidad en el mercado
Aplicaciones
- Edificios Comerciales
- Mercado Residencial
- Edificios de Oficinas

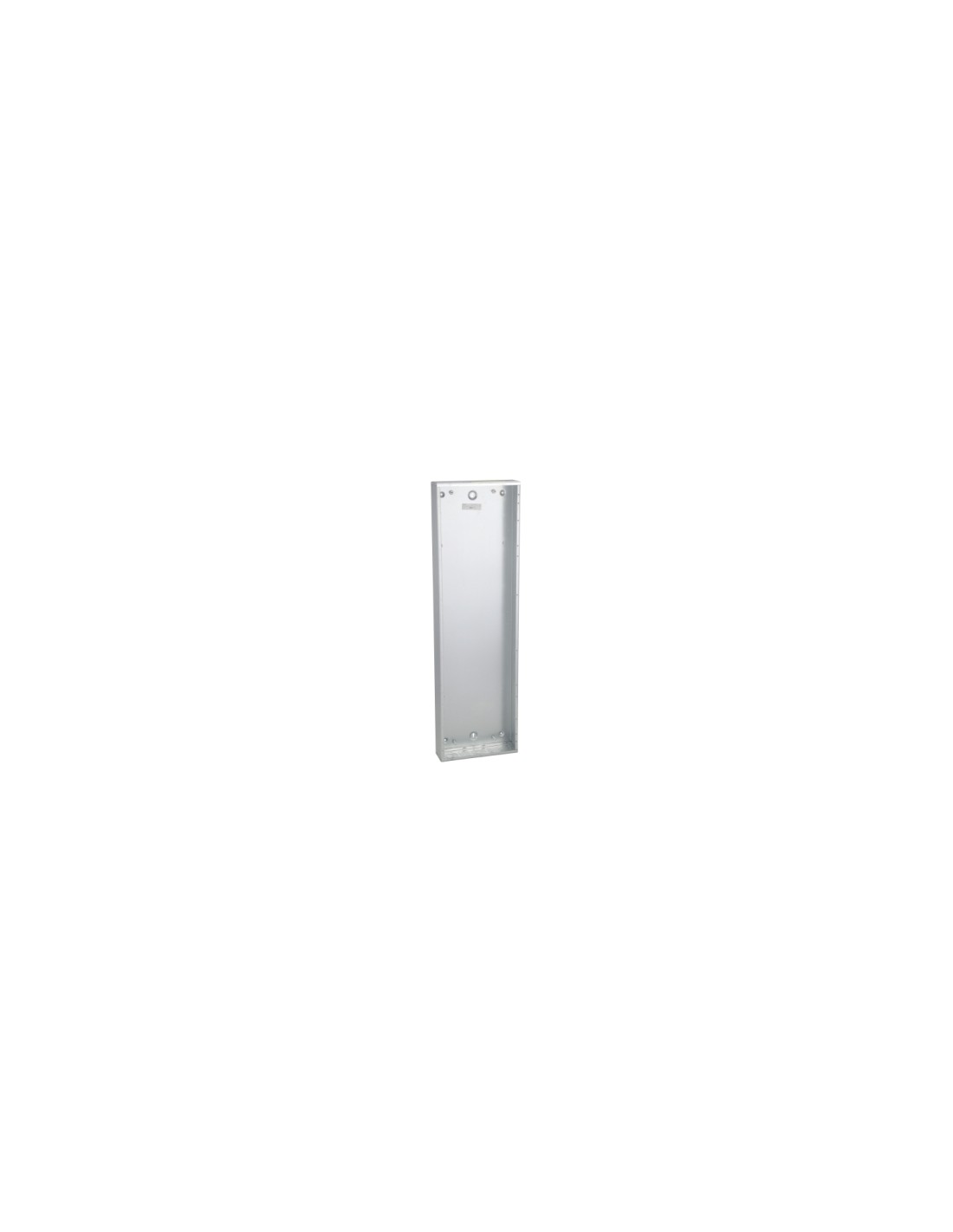

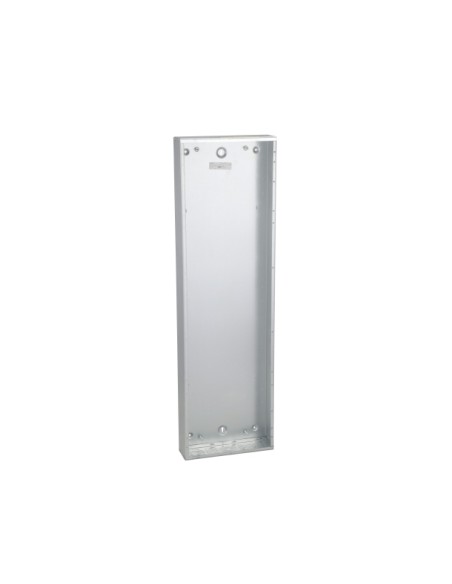

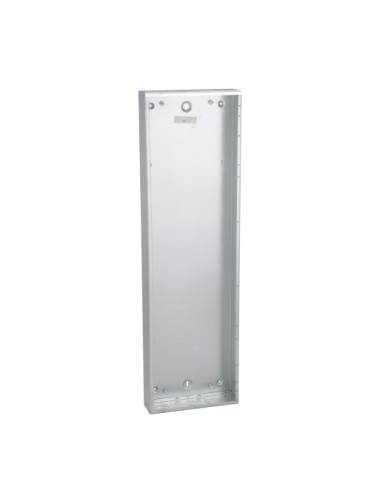

MH62
La caja de protección para tableros NQ y NF de Square D® MH62, es una caja gabinete de acero galvanizado para tableros de distribución con grado de protección NEMA tipo 1 con altura de 62 pulgadas de alto. Está listado por UL y clasificado por CSA. Los interiores son convertibles en campo a alimentación superior o inferior. La construcción modular acepta accesorios instalables en campo.

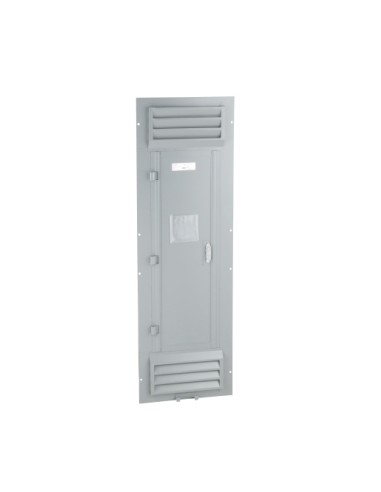

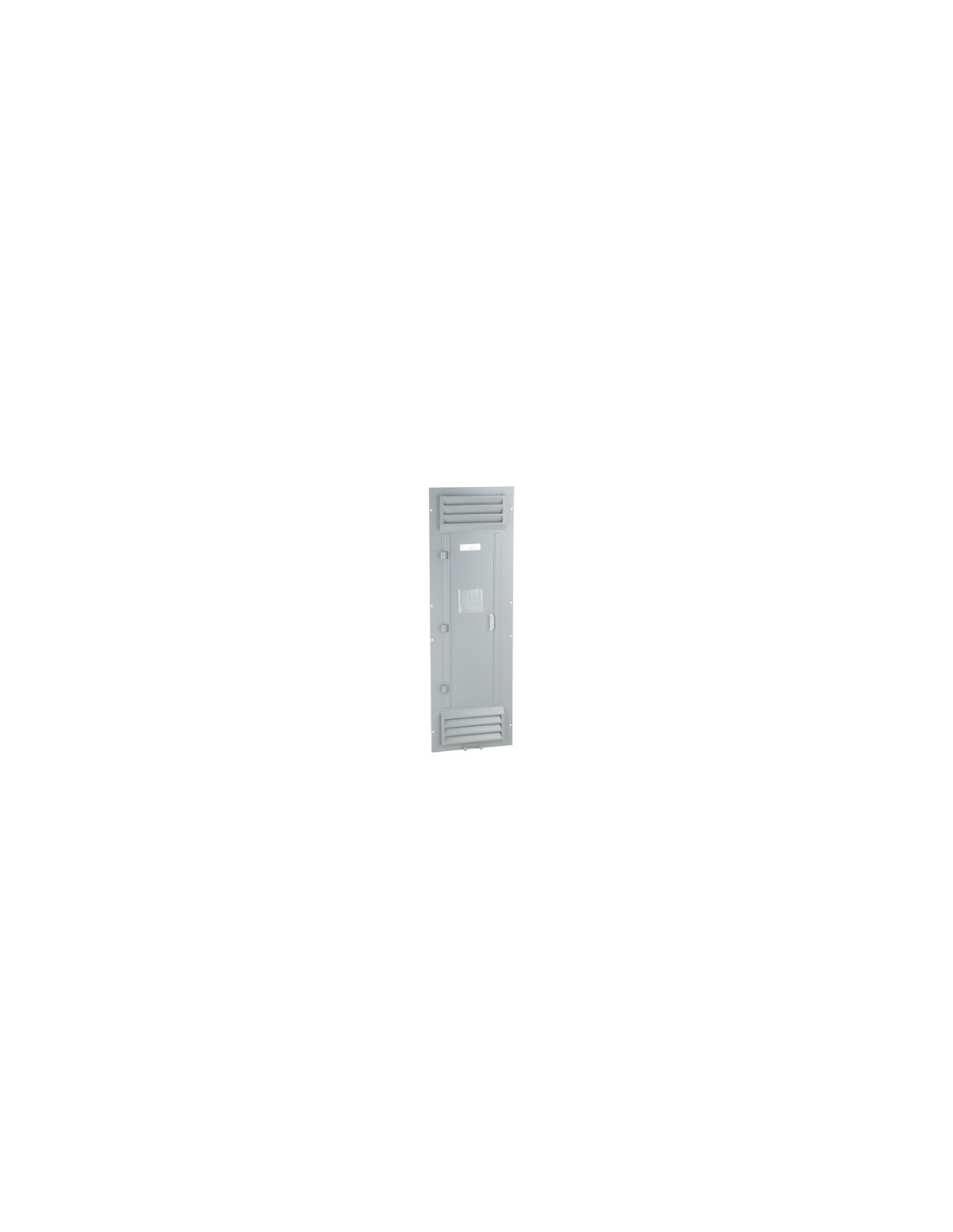

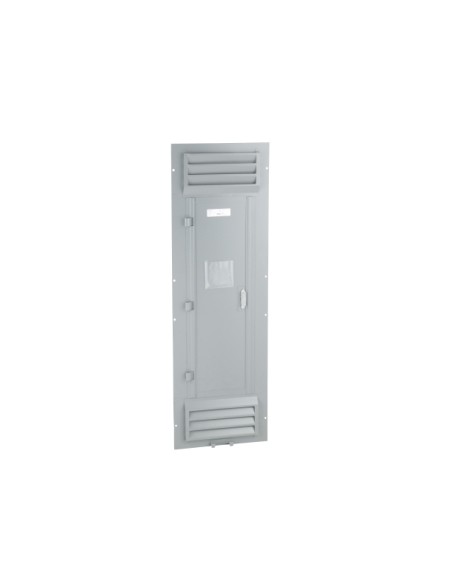

NC62VS
Los tableros NQ y NF tienen muchas opciones diferentes para la cubierta de su gabinete. Esta cubierta está clasificada para un gabinete de superficie tipo 1 y está ventilada. Las dimensiones de esta cubierta de gabinete son 20 x 62 pulgadas. Los interiores de los tableros NQ y NF se pueden convertir en campo a alimentación superior o inferior. Los tableros NQ y NF son adecuados para su uso como equipo de servicio.

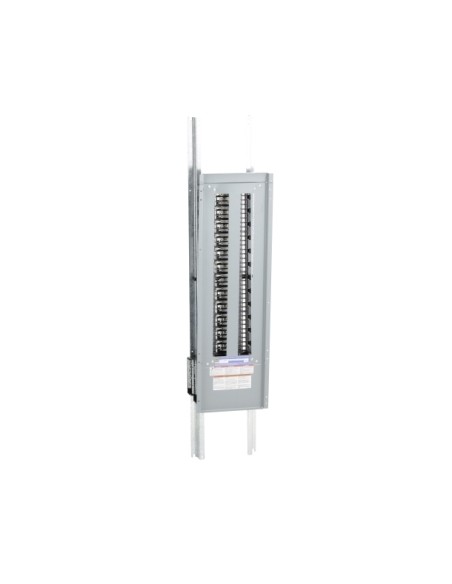

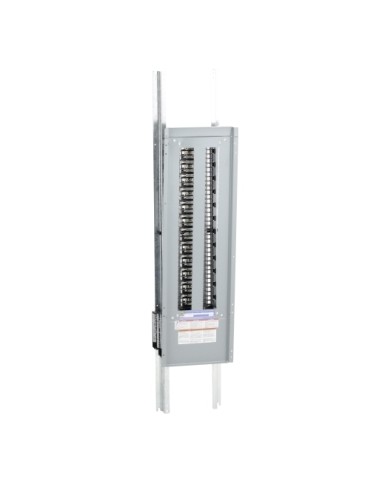

NQ472L4
Los tableros de distribución NQ proporcionan neutrales nominales del 200 % para cargas no lineales. Los tableros NQ son convertibles de orejeta principal a interruptor principal. El interior tiene una tensión nominal máxima de 240 VCA y 48 VCC. El interior de este tablero NQ tiene una lengüeta principal y tiene una clasificación de 400 A trifásico. El interior tiene una clasificación de corriente de interrupción de hasta 65 kA. Este interior es para un sistema de 4 hilos con 72 circuitos y tiene una barra colectora de cobre. El interior es para interruptores automáticos derivados QOB, QOBVH y QHB. Este interior brinda protección para sus aplicaciones comerciales e industriales. Los interiores del tablero NQ son convertibles en campo a alimentación superior o inferior. Algunas opciones instaladas de fábrica son barra dividida, contactores de iluminación, orejetas de compresión, dispositivos de protección contra sobretensiones y placas de identificación fenólicas. El interior mide 57 pulgadas de alto y 10,44 pulgadas de ancho. Las conexiones de terminales aceptarán alambre de aluminio de 1/0 AWG a 750 kcmil. Este interior está listado por UL y certificado por CSA. Los interiores de NQ Panelboard se pueden utilizar para aplicaciones tales como edificios comerciales, edificios industriales, estadios y oficinas.

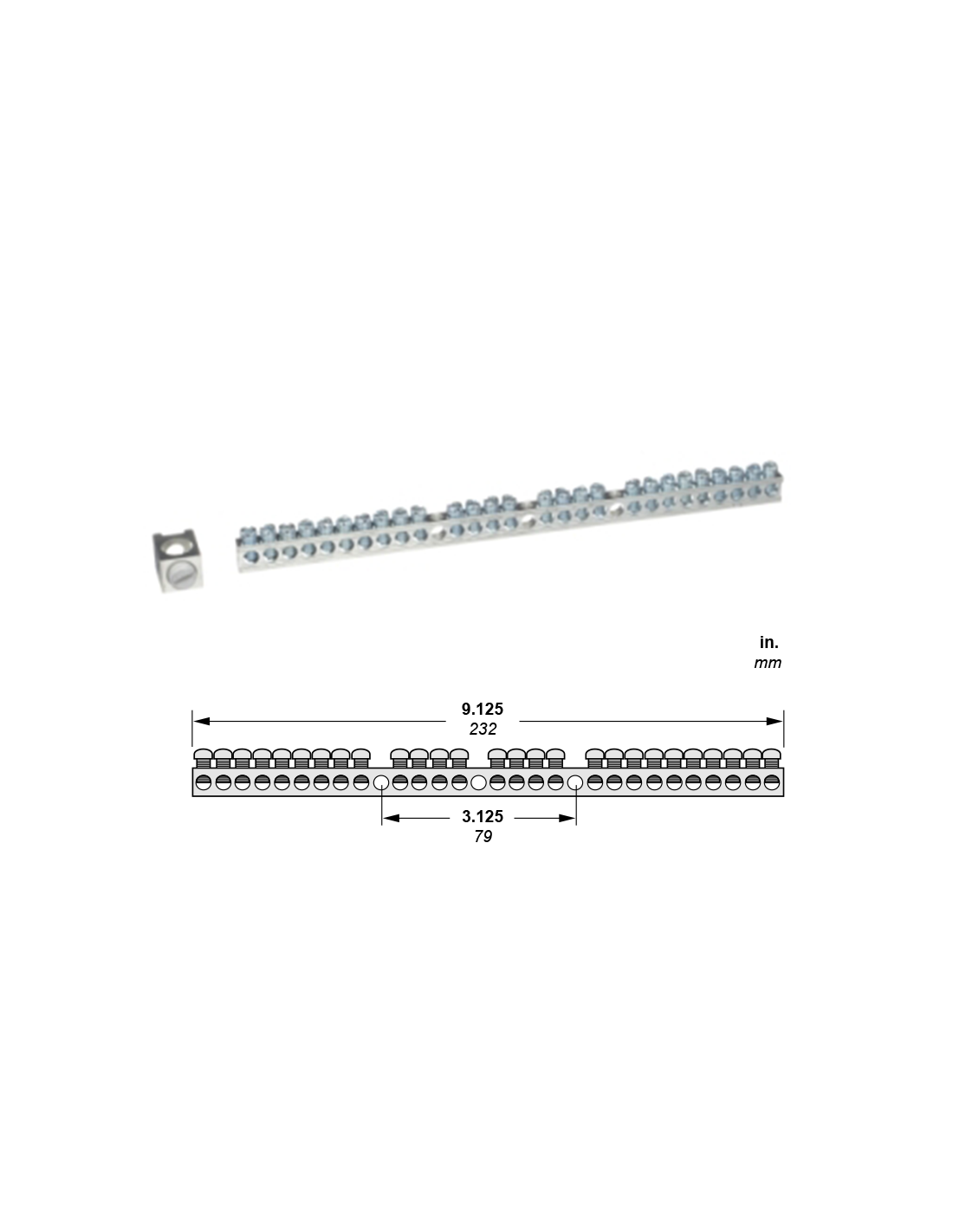

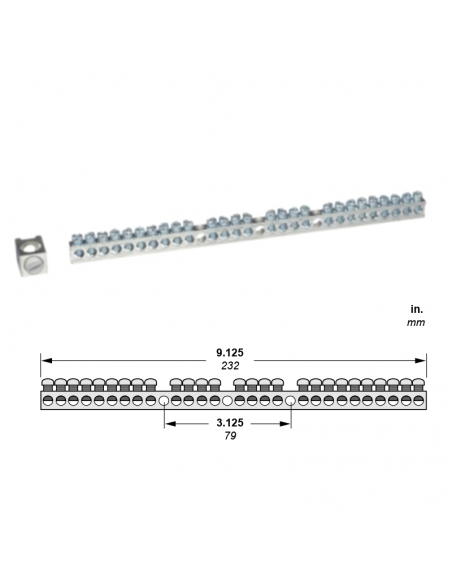

PK27GTA
Las barras de tierra PK27GTA, de Square D® están listados por Underwriters Laboratories (UL) y tableros clasificados por CSA. Están diseñados para cumplir con los requisitos residenciales, comerciales e industriales para proteger los sistemas eléctricos, los equipos y las personas.
