DISTRIBUCIÓN DE POTENCIA
APLICACIONES
-
Automotriz
-
Manufactura
-
Hospitales
-
Edificios de Oficinas
-
Centros comerciales
-
Edificios industriales
-
Estadios
-
Telecomunicaciones
-
Centros educativos y/o de investigación
-
Aeropuertos

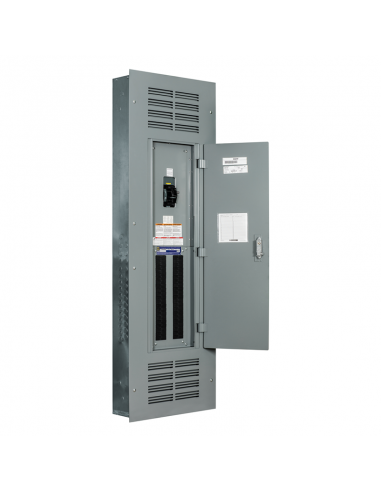

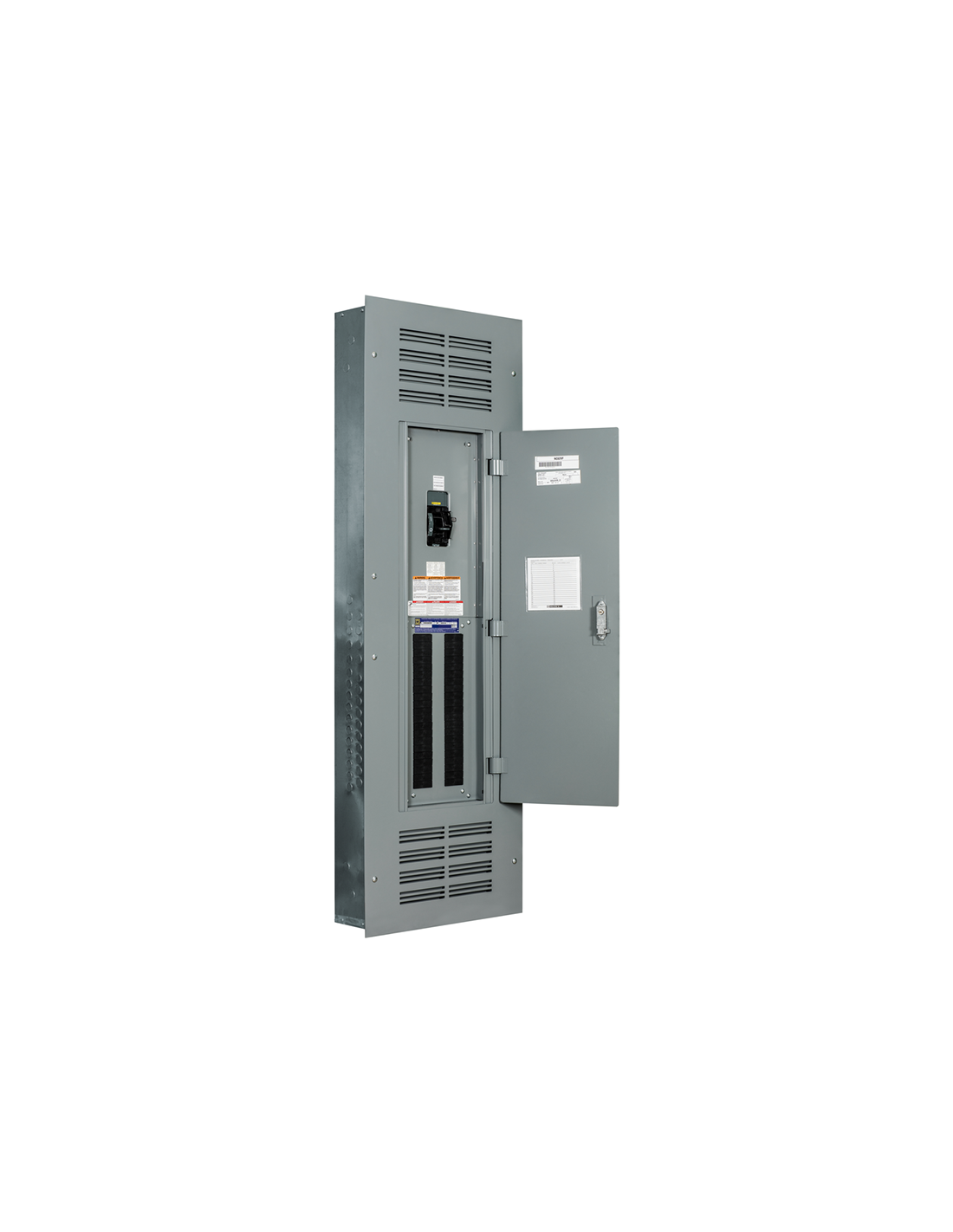

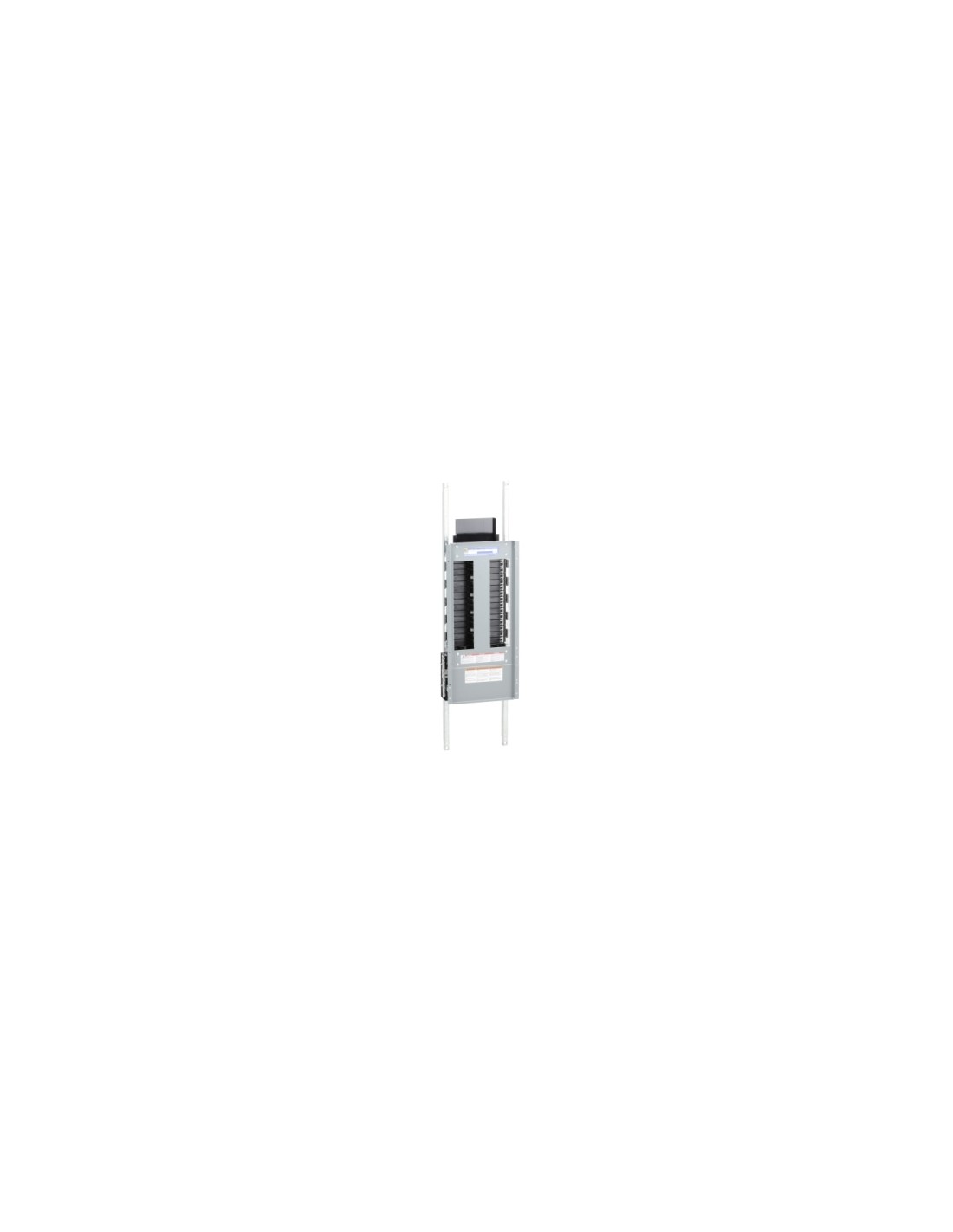

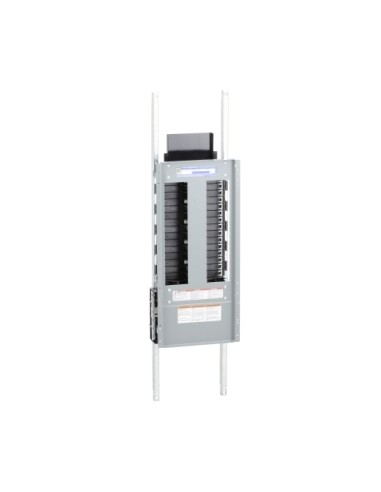

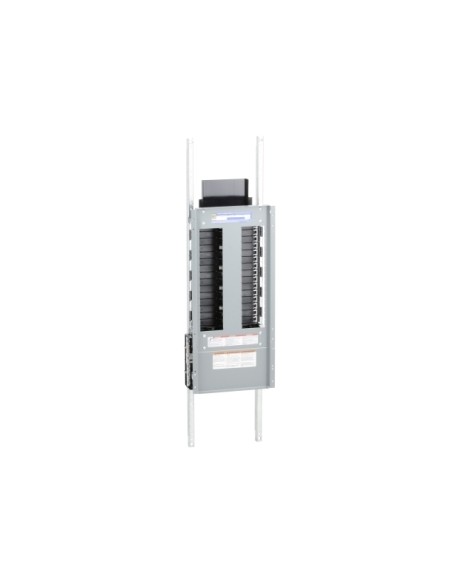

NF442L2
Los tableros NF pueden proporcionar neutrales nominales del 200 % para cargas no lineales. Algunas opciones instaladas de fábrica son barra dividida, contactores de iluminación, orejetas de compresión, dispositivos de protección contra sobretensiones y placas de identificación fenólicas. Los terminales principales están clasificados en 250A 480Y/277 VAC trifásico. El interior tiene una clasificación de corriente de interrupción de hasta 65 kA. Este interior es para un sistema de 4 hilos con 42 espacios y tiene una barra colectora de aluminio. El interior es para interruptores automáticos derivados EDB, EDG y EDJ. Las conexiones de terminales de línea aceptarán cables de aluminio de 6 AWG a 350 kcmil. El interior mide 39 pulgadas de alto y 10,44 pulgadas de ancho. Este interior está listado por UL y certificado por CSA.

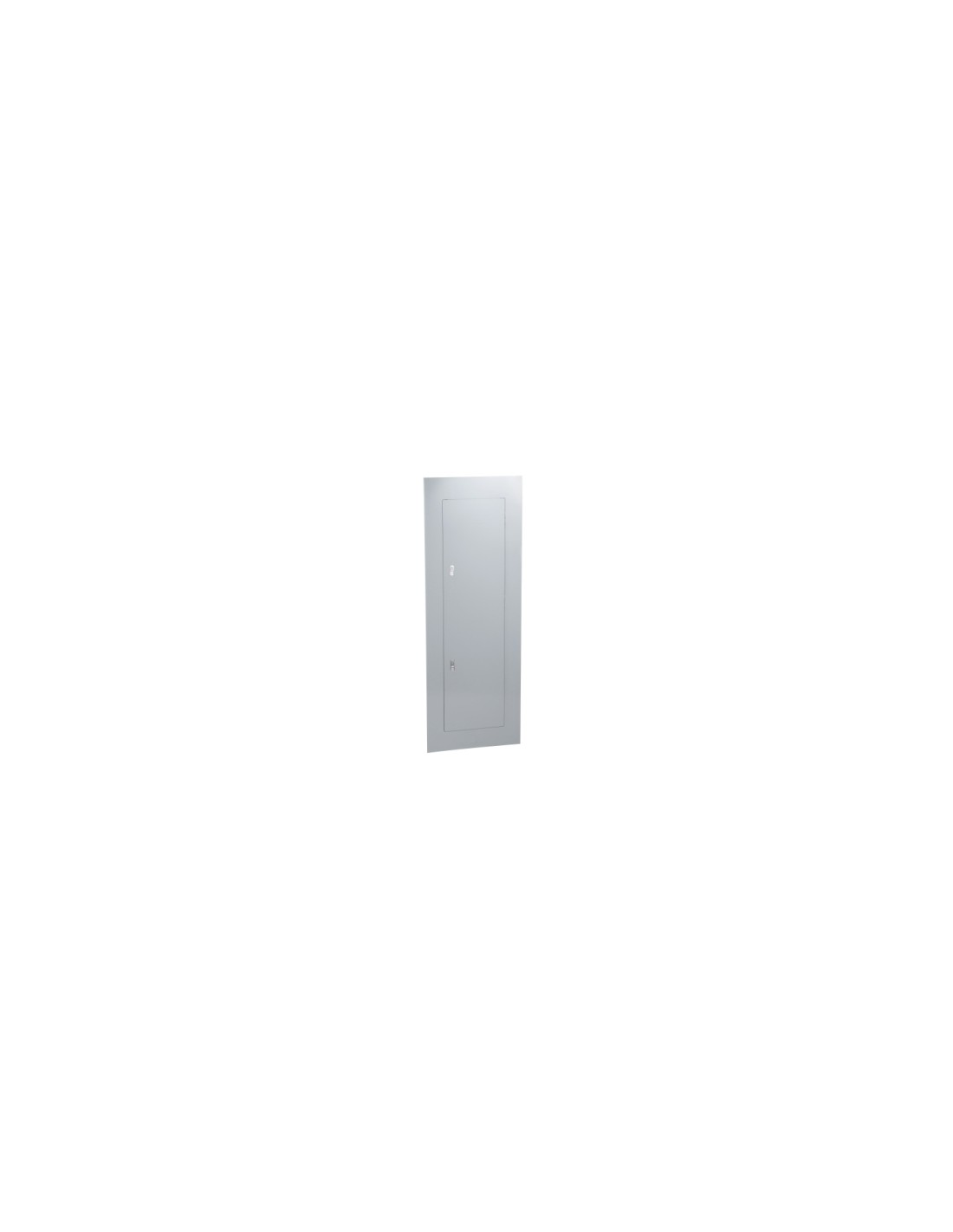

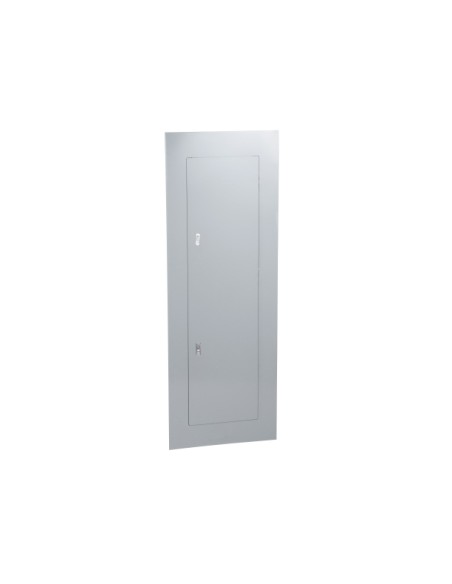

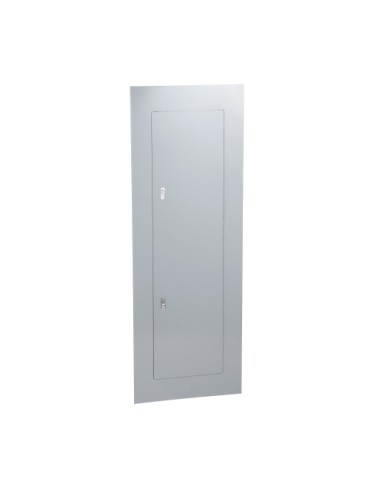

NC56S
Esta cubierta está clasificada para una carcasa tipo 1 de superficie. Las dimensiones de esta cubierta de gabinete son 20 x 56 pulgadas. Los interiores de los tableros NQ y NF se pueden convertir en campo a alimentación superior o inferior. Los tableros NQ y NF son adecuados para su uso como equipo de servicio.

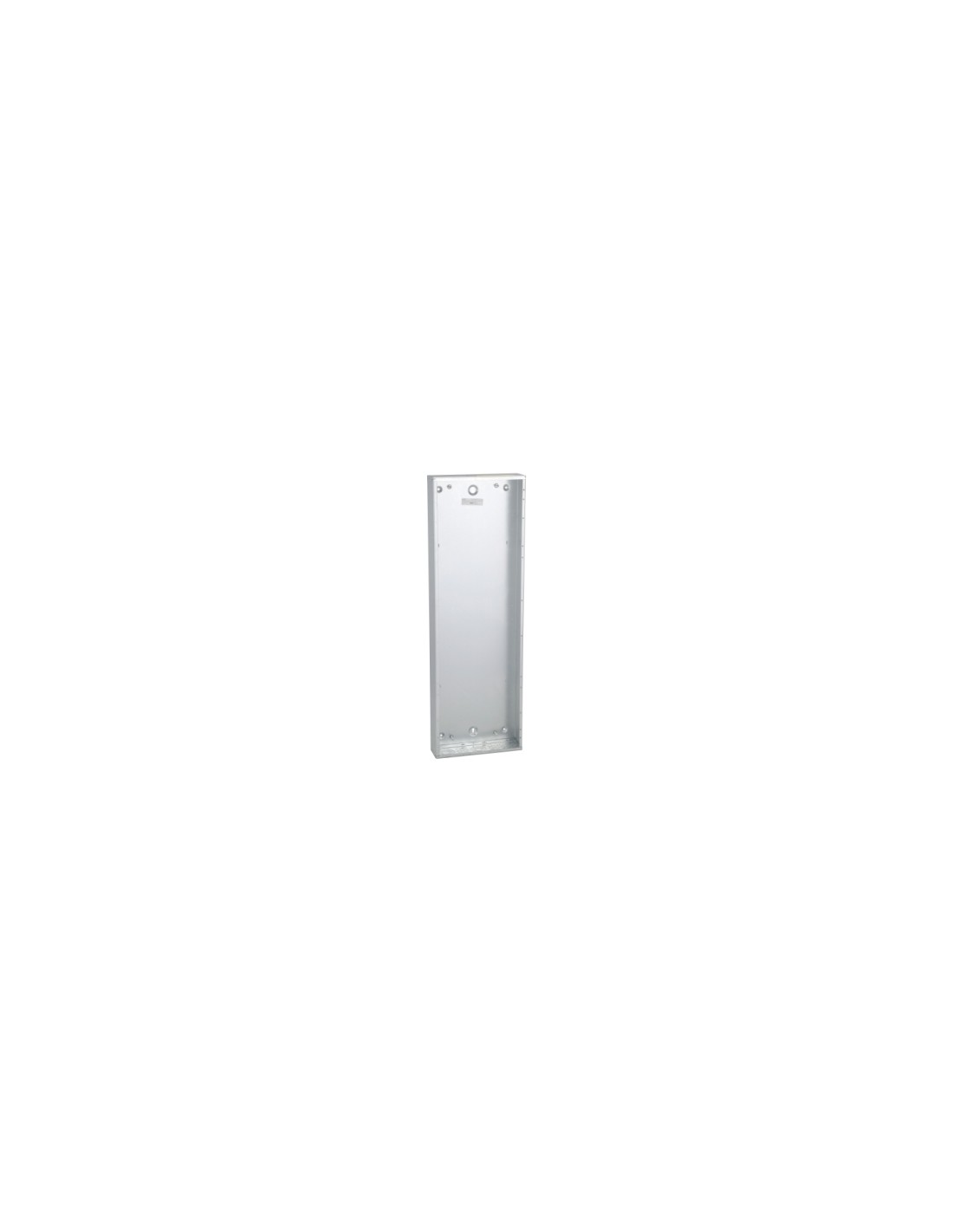

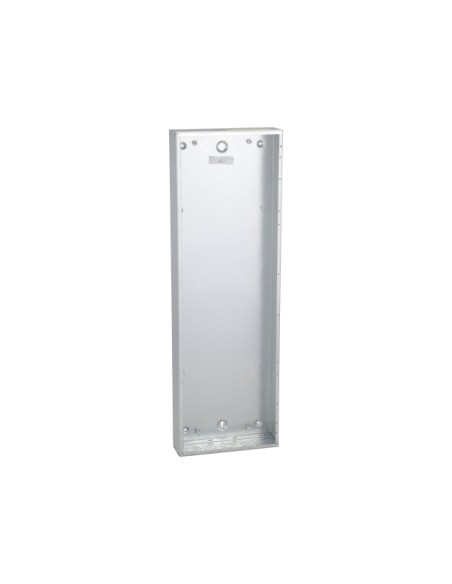

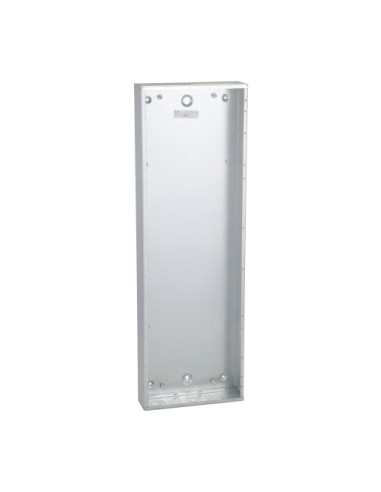

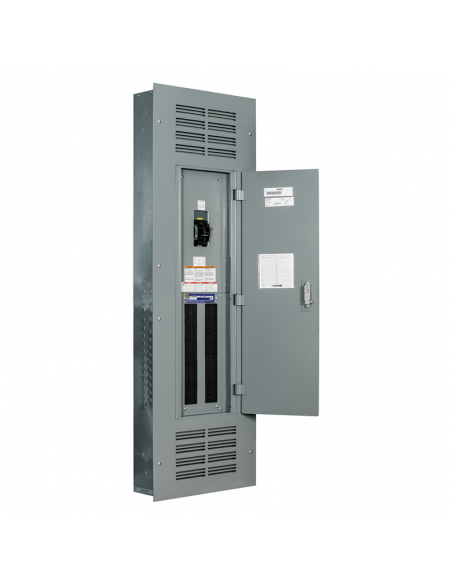

MH56
La caja de protección para tableros NQ y NF de Square D® MH56, es una caja gabinete de acero galvanizado para tableros de distribución con grado de protección NEMA tipo 1 con altura de 56 pulgadas de alto. Está listado por UL y clasificado por CSA. Los interiores son convertibles en campo a alimentación superior o inferior. La construcción modular acepta accesorios instalables en campo.

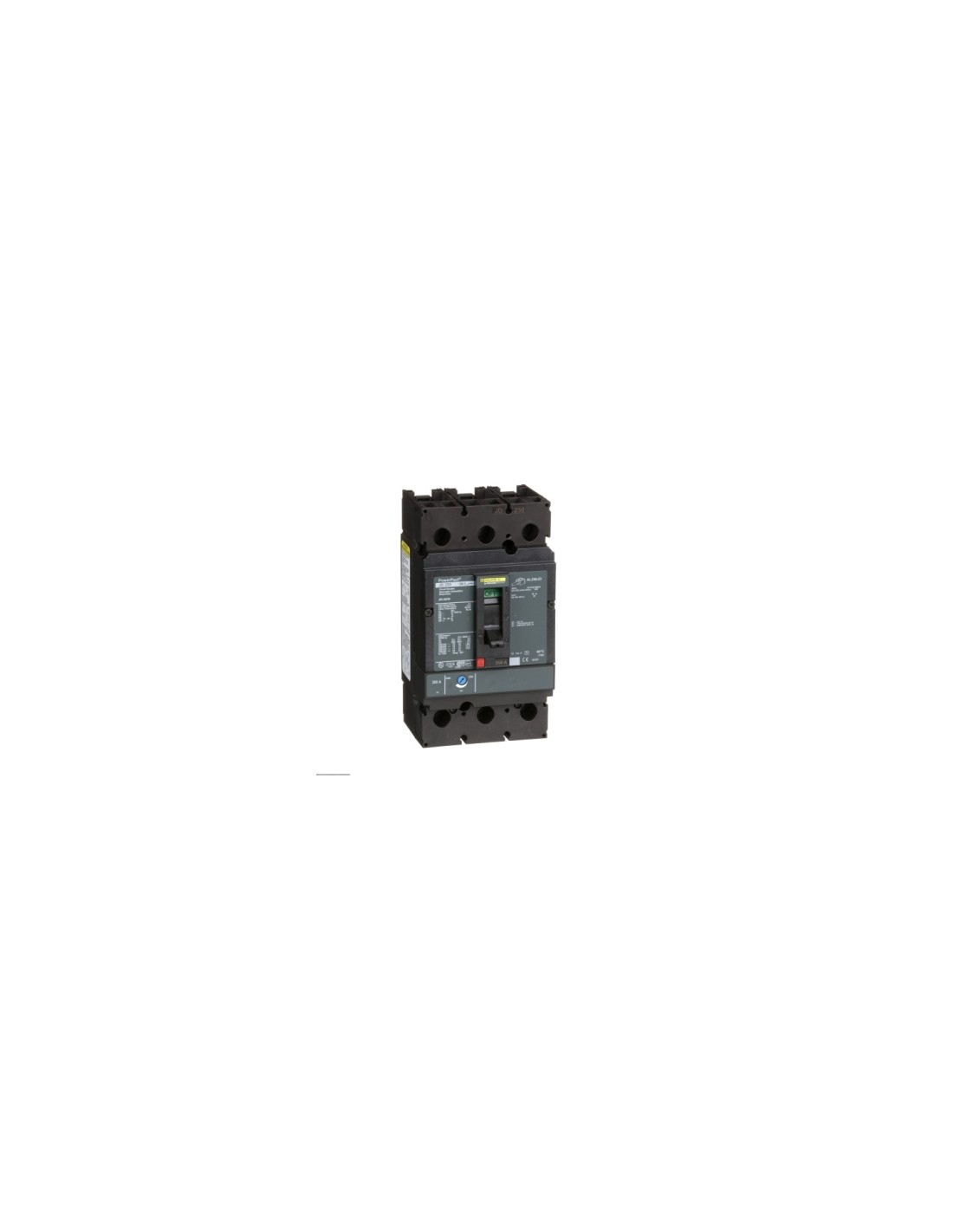

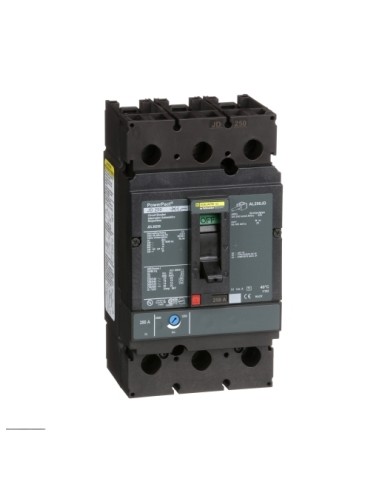

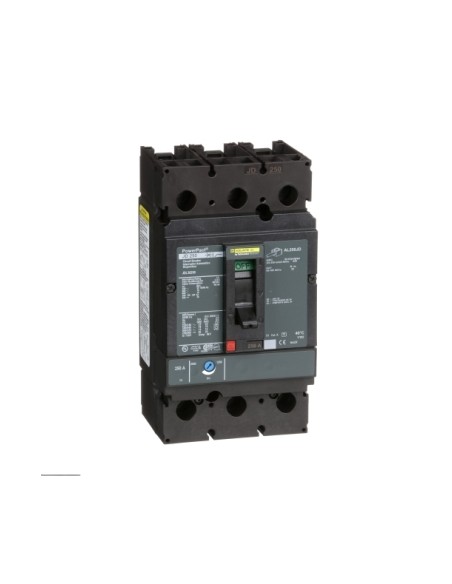

JDL36250
Los interruptores de marco J PowerPact™ están diseñados para proteger los sistemas eléctricos de daños causados por sobrecargas y cortocircuitos. Los interruptores automáticos de marco J están disponibles con unidades de disparo termomagnéticas o electrónicas Micrologic™. Las clasificaciones de amperaje de los elementos de disparo térmico están calibradas a una temperatura ambiente de aire libre de 104 °F (40 °C). Según el Código Eléctrico Nacional® (NEC®) y el Código Eléctrico Canadiense, los interruptores automáticos estándar solo se pueden aplicar de forma continua hasta el 80 % de su valor nominal. Este interruptor PowerPact J es de 3 polos y tiene una capacidad de corte de 14kA@600VAC y tiene una corriente nominal de 250A. Este es un interruptor de montaje en unidad y cumple con las normas UL, IEC, CCC, CE y CSA. Con una corriente de retención magnética de 1250 A y una corriente de disparo magnético de 2500-2500 A. Las dimensiones de este producto son 7,52 pulgadas (alto), 4,12 pulgadas (ancho), 5 pulgadas (profundidad) con una temperatura ambiente nominal de 40 °C. Este producto viene con una garantía de 18 meses.

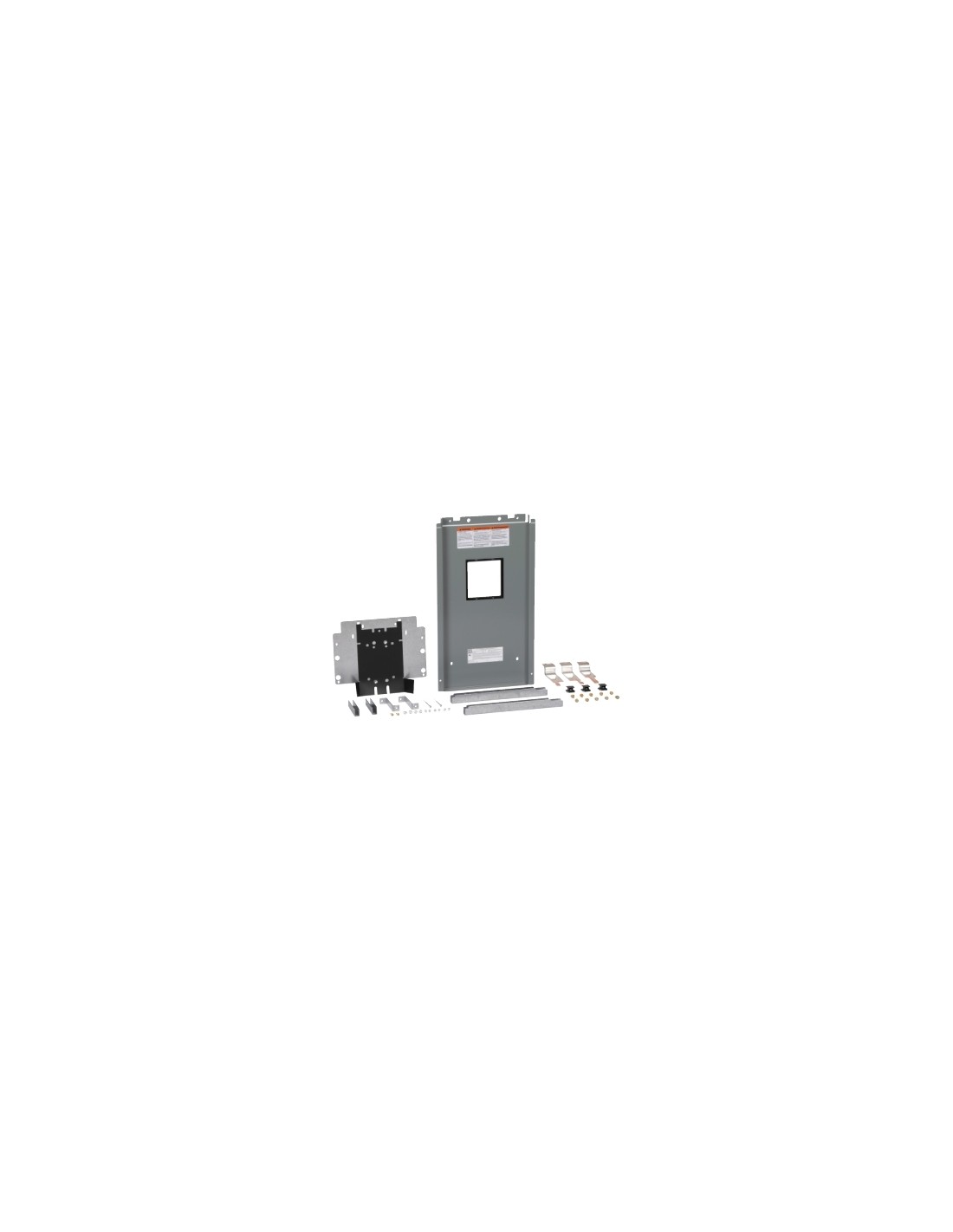

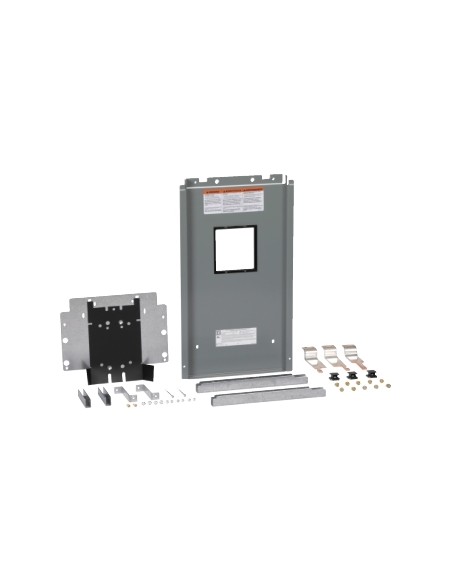

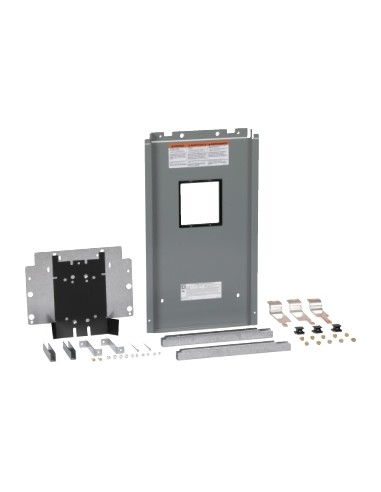

N250MJ
Los tableros NF brindan una amplia gama de soluciones disponibles en el stock del distribuidor para abordar las necesidades de los contratistas eléctricos. Los tableros NF tienen una construcción modular para aceptar accesorios instalables en campo y kits de conversión. Este accesorio de tablero es un kit de instalación que se utiliza para interruptores principales. Este kit tiene una capacidad nominal de 250 A y para interruptores de marco W/J.

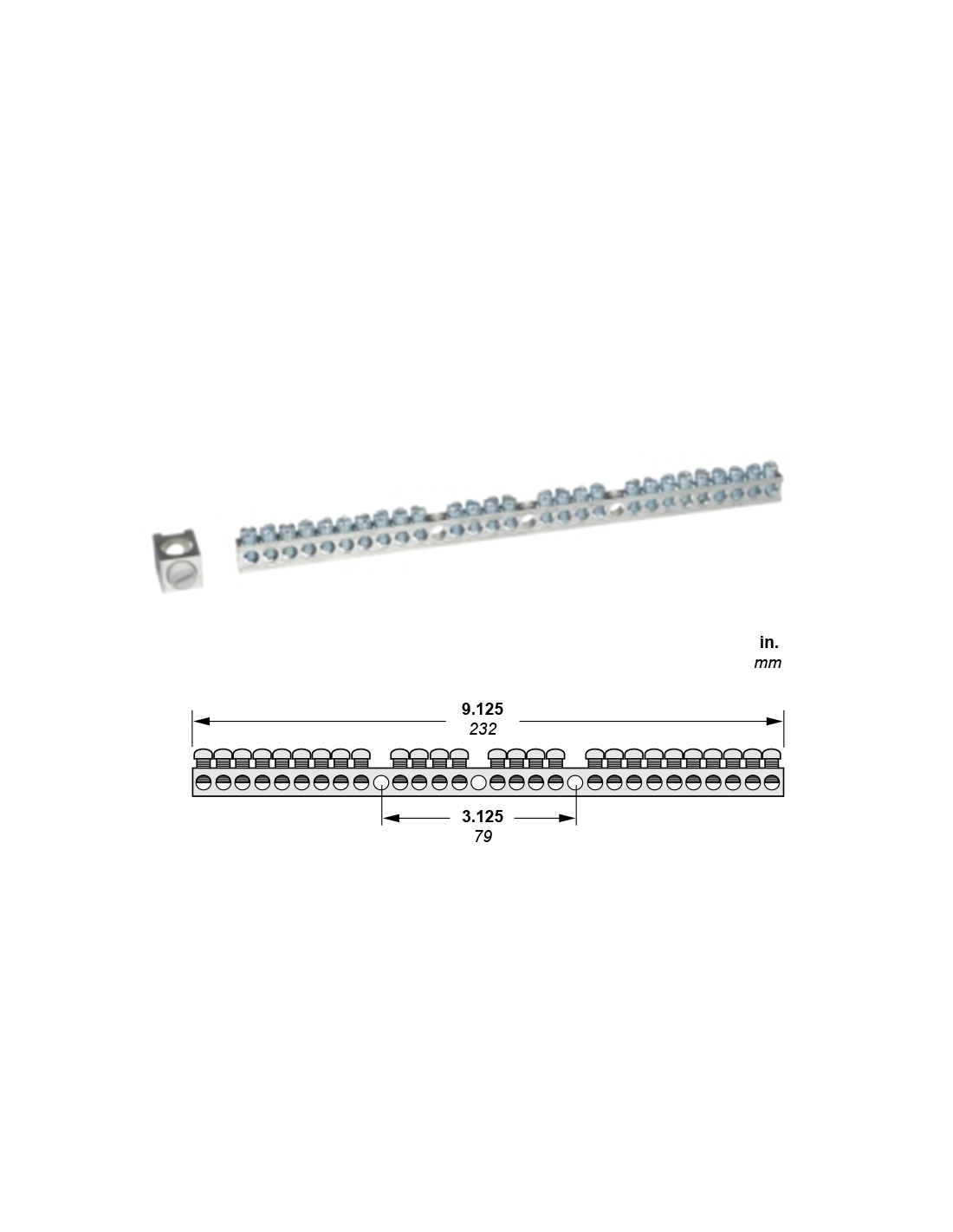

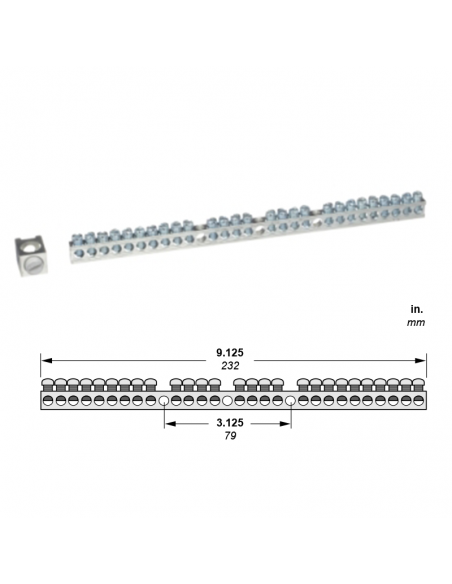

PK27GTA
Las barras de tierra PK27GTA, de Square D® están listados por Underwriters Laboratories (UL) y tableros clasificados por CSA. Están diseñados para cumplir con los requisitos residenciales, comerciales e industriales para proteger los sistemas eléctricos, los equipos y las personas.
