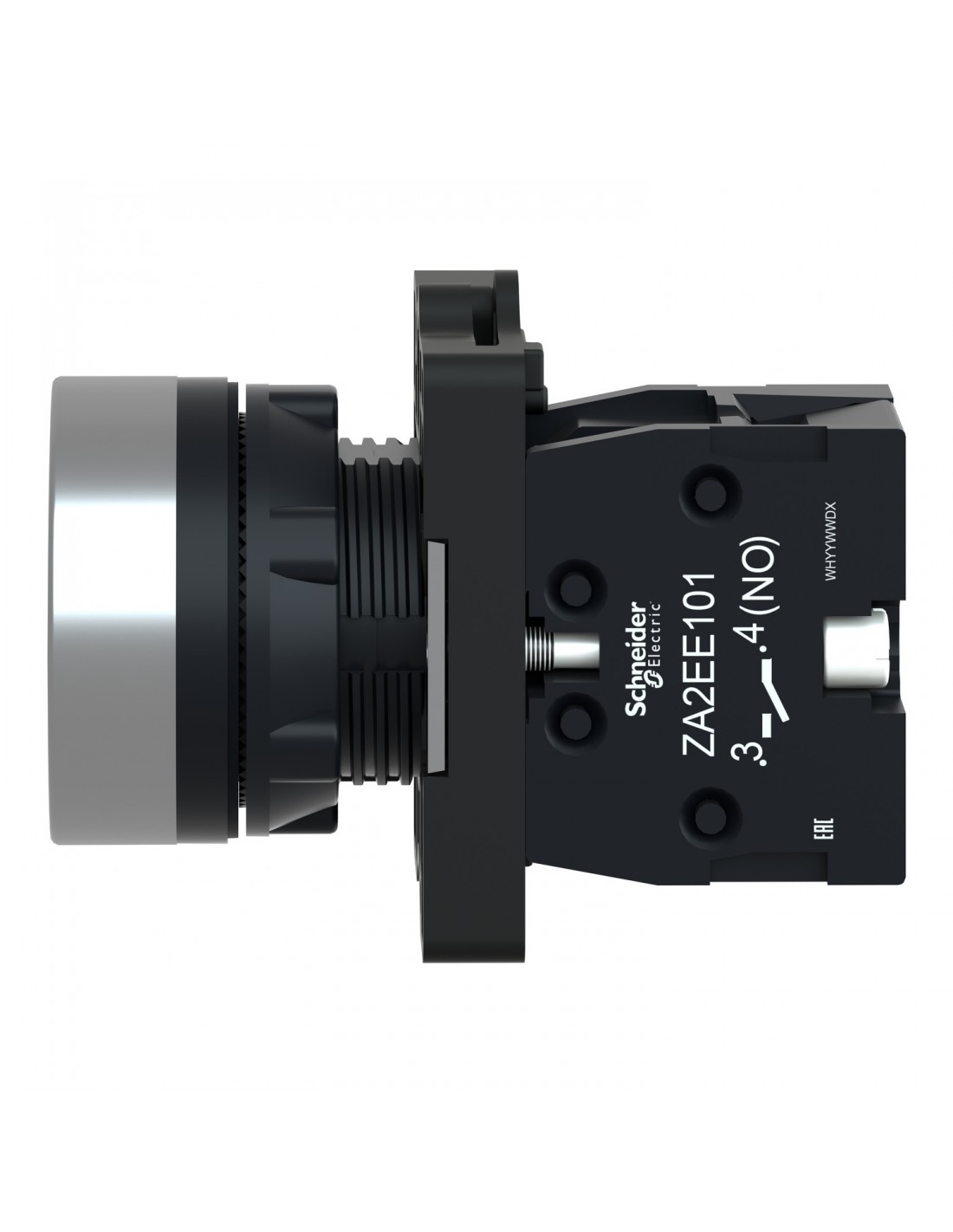

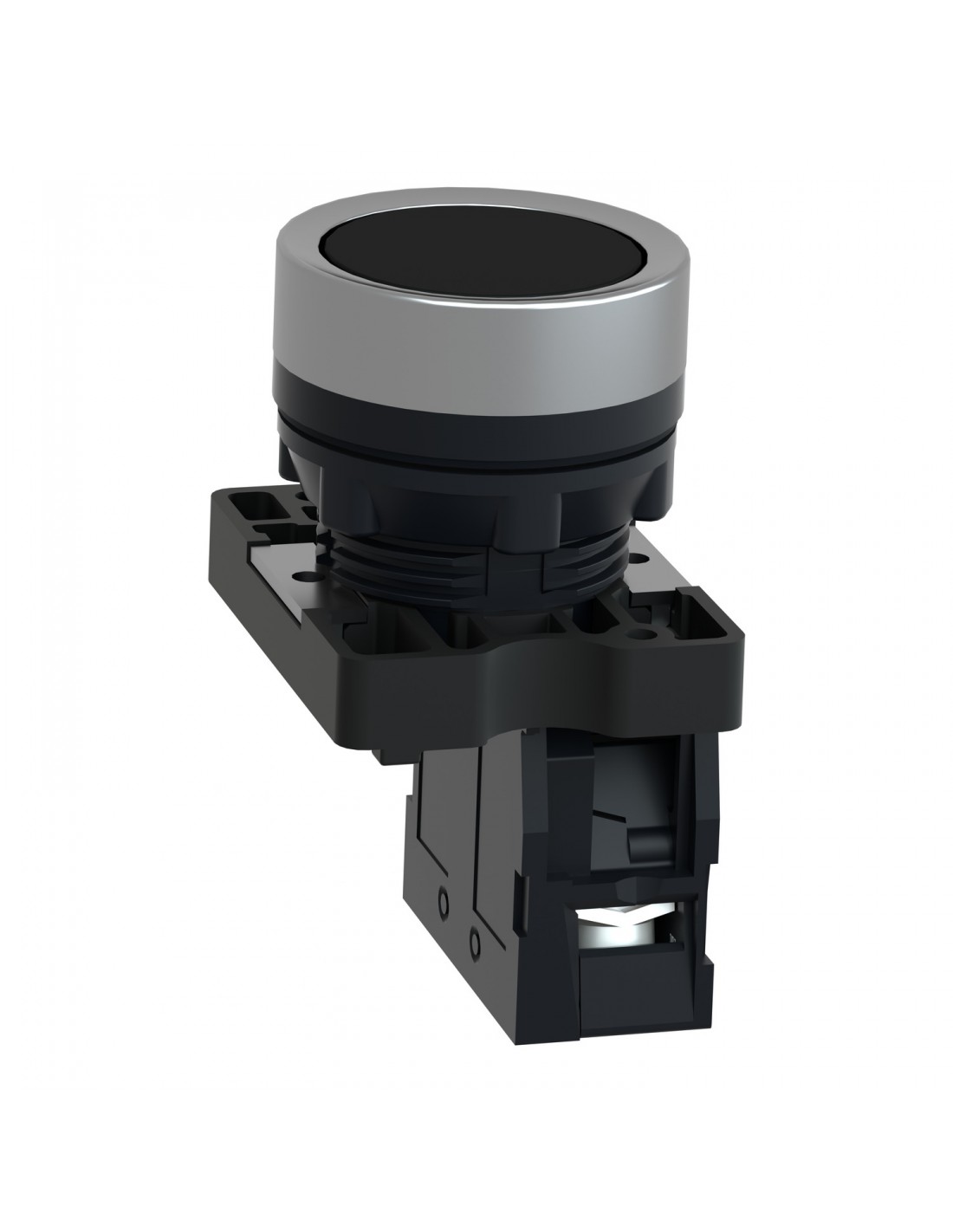

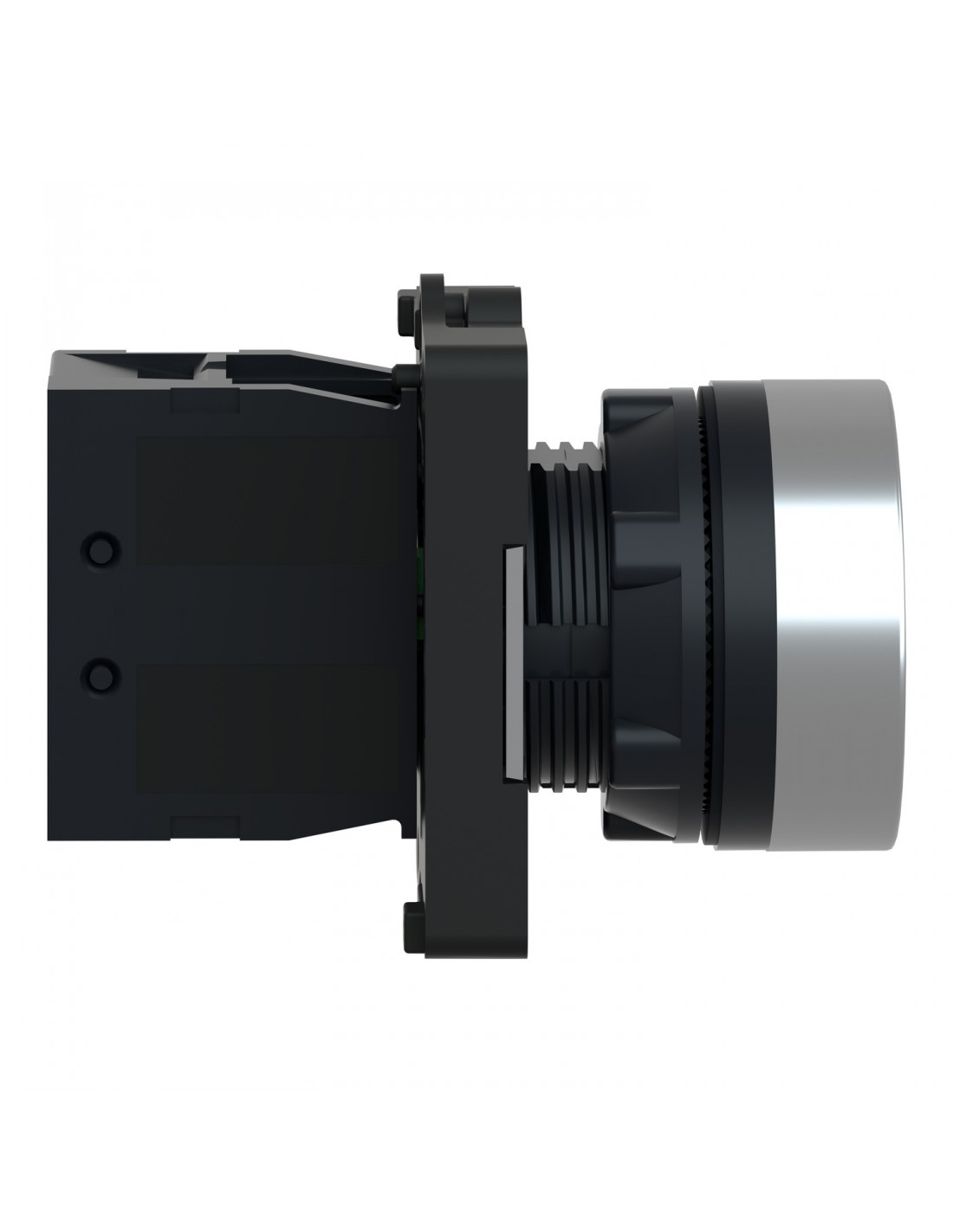

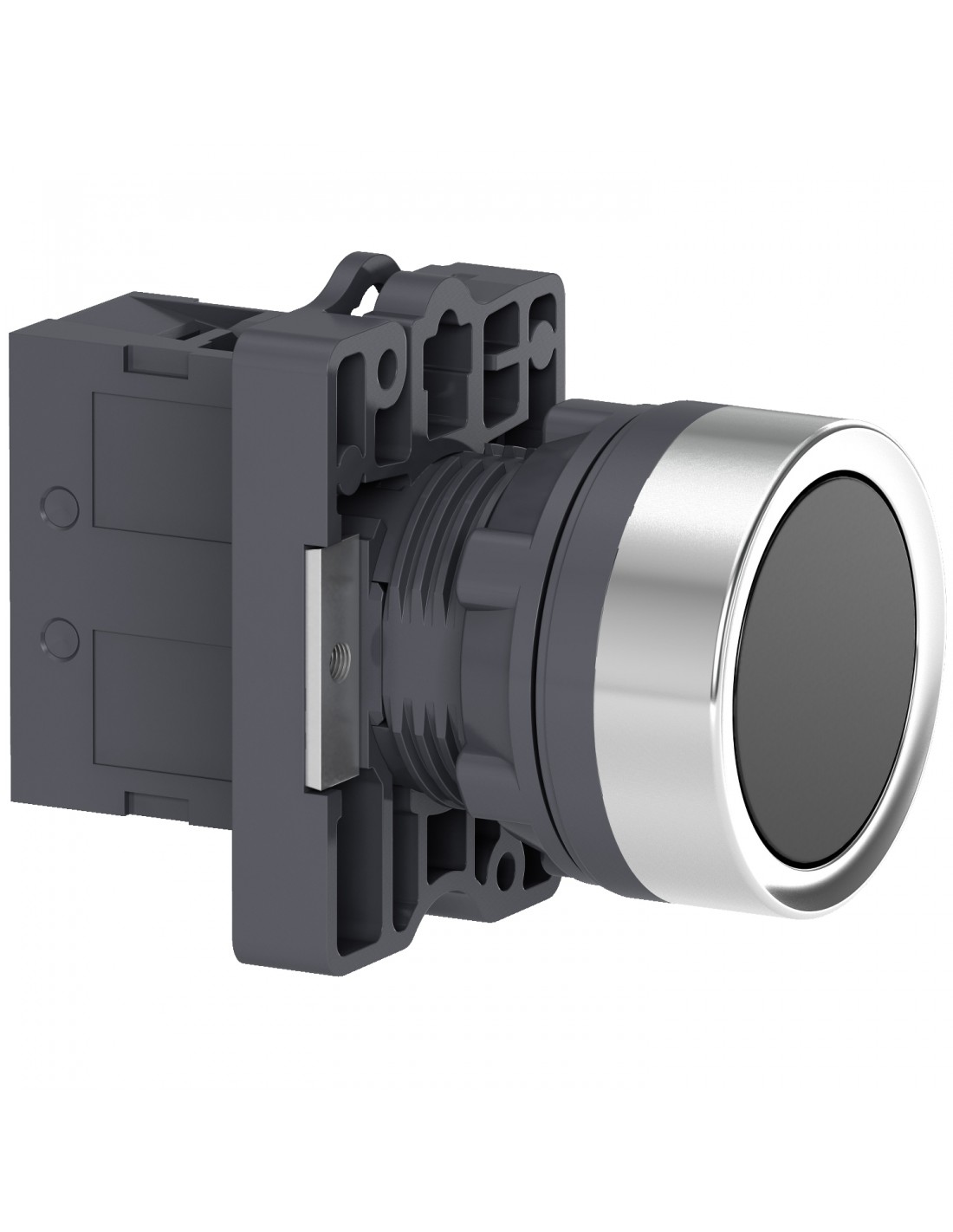

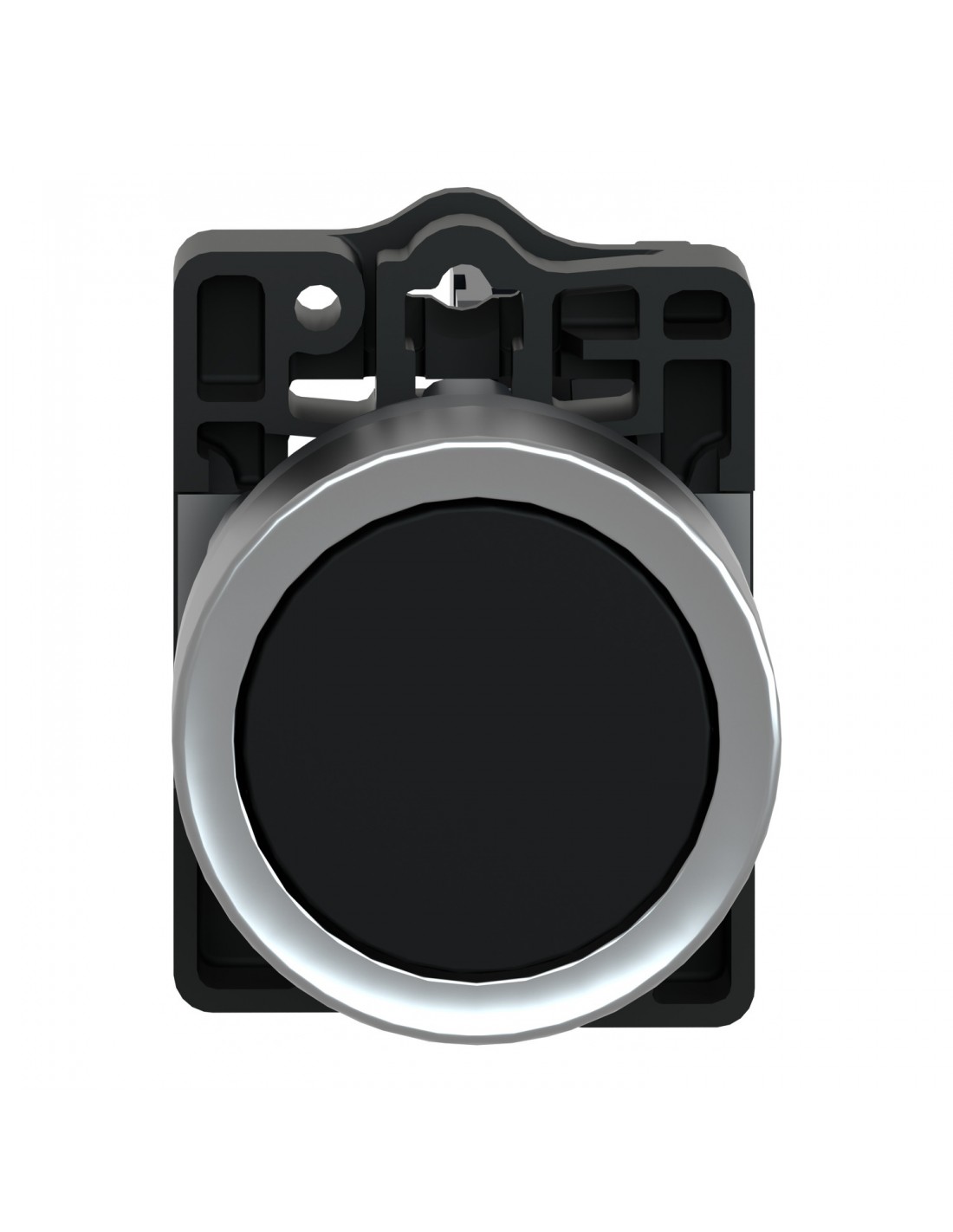

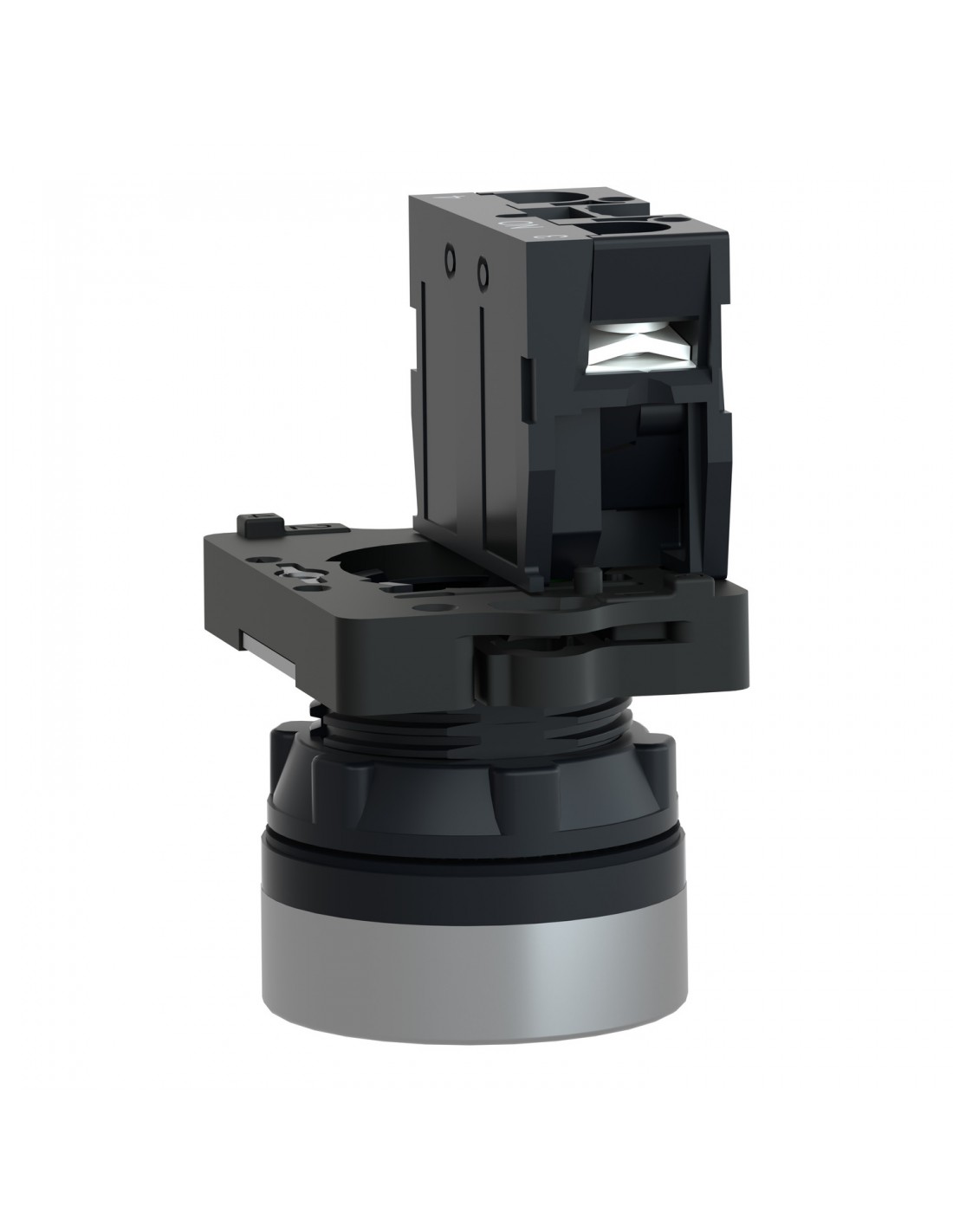

| gama de producto | Easy Harmony XVG |
|---|---|
| tipo de producto o componente | Pulsador completo |
| nombre corto del dispositivo | XA2 |
| material del bisel | Plástico |
| material anillo fijación | Plástico |
| diámetro de montaje | 22.5 mm |
|---|---|
| se vende en cantidades indivisibles | 1 |
| tratamiento de protección | TC |
| posición de funcionamiento | Cualquier posición |
| tuercas cautivas | >= 30 x 40 mm panel 1…5 mm |
| modo de fijación | Nuez de fijación 2…2.4 N.m |
| forma del cabezal de unidad de señalización | Round ((*)) |
| tipo de operario | retorno por resorte |
| perfil de operador | Verde empotrable |

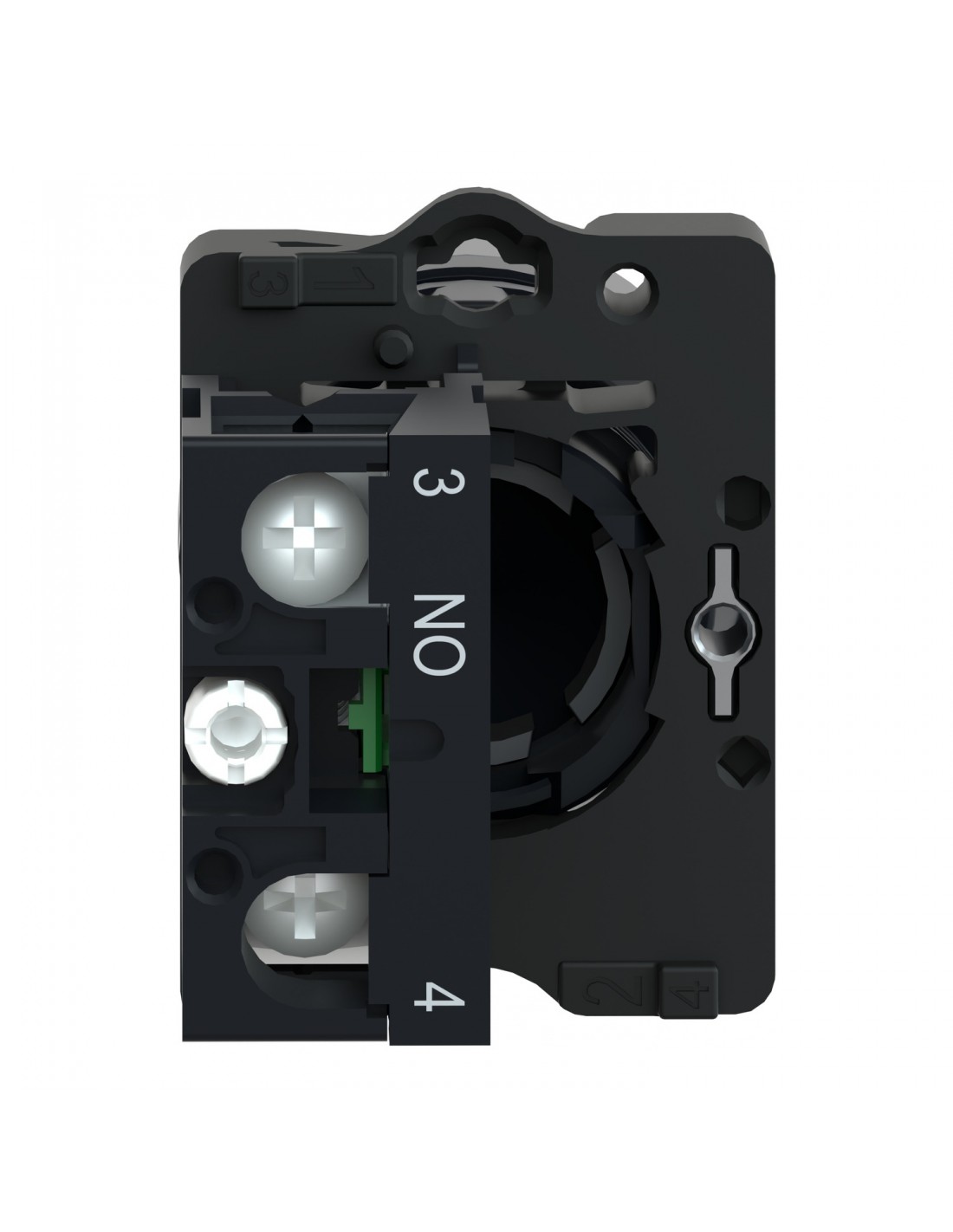

| tipo y composición de contactos | 1 NA |
| funcionamiento de contacto | Corte lento |
| endurancia mecánica | 1500000 ciclos |
| conexiones - terminales | Borne de tornillo >= 1 x 0.22 mm² Borne de tornillo <= 1 x 2,5 mm² Borne de tornillo >= 1 x 0.5 mm² Terminales Faston 6.3 mm |
| par de apriete | 0.8 N.m |
| protección contra cortocircuito | 10 A fusible gL IEC 60269-1 |
| (lth) corriente térmica convencional de aire libre | 10 A |
| [Ui] tensión asignada de aislamiento | 600 V IEC 60947-1 |
| [Uimp] Tensión asignada de resistencia a los choques | 6 kV IEC 60947-1 |
| (le) corriente operacional | 3 A 240 V AC-15 A600 0.27 A 250 V DC-13 Q600 |
| durabilidad eléctrica | 500000 ciclos AC-15 3 A 230 V 60 cyc/mn 0.5 IEC 60947-5-4 500000 ciclos DC-13 0.2 A 110 V 60 cyc/mn 0.5 |
| montantes funcionales | Λ < 10exp(-8) 24 V |
| anchura | 30 mm |
| altura | 42 mm |
| profundidad | 54.7 mm |
| peso del producto | 0.032 kg |
| color de lentes o tapa/operador | Negro |
| tipo de operador | Retorno por resorte |
