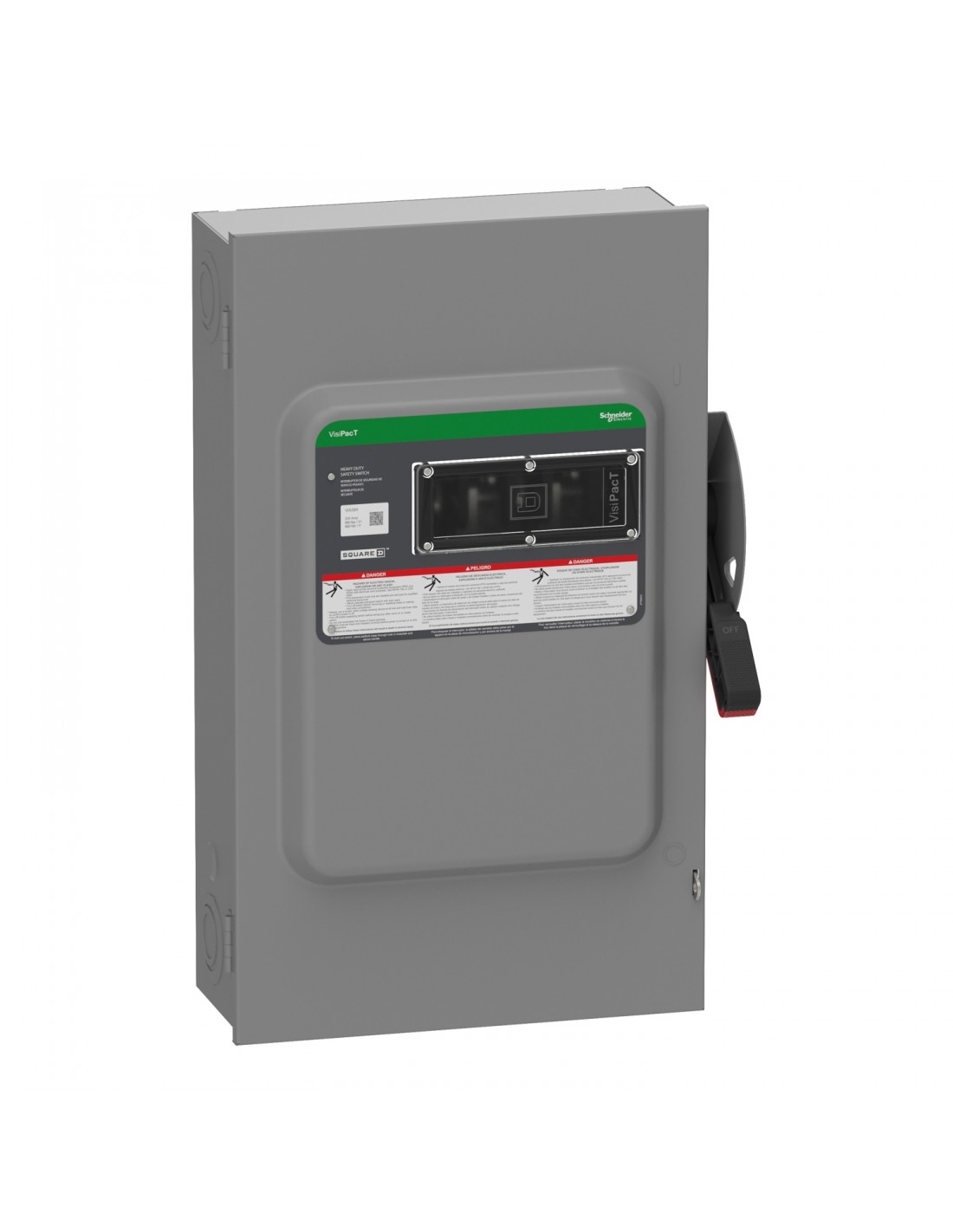

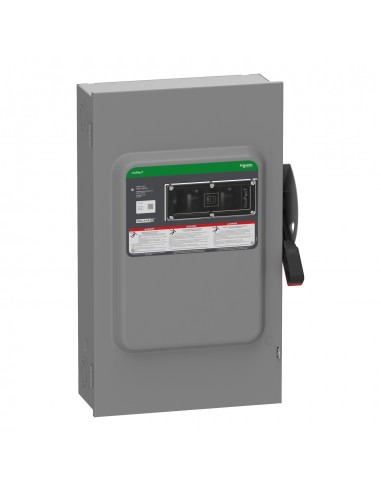

| Producto | Interruptor de seguridad de un solo tiro ((*)) |
|---|---|
| Clasificación de servicio | Trabajo pesado ((*)) |
| aplicación del dispositivo | Aplicación pesada |
| Tipo de desconexión | Desconexión sin fusibles ((*)) |
| Neutro instalado de fábrica | Kit de instalación en campo disponible |
| Número de polos | 3 |
| Calificación actual | 200 A |
| Clasificación de voltaje | 600 V CA/CC |
| Clasificación del recinto | NEMA 1 acero |
| poder de corte | 15 hp a 240 V CA 50/60 Hz para motores monofásicos 60 hp a 240 V CA 50/60 Hz para motores trifásicos 50 hp a 480 V CA 50/60 Hz para motores monofásicos 125 hp a 480 V CA 50/60 Hz para motores trifásicos 50 hp a 600 V CA 50/60 Hz para motores monofásicos 150 hp a 600 V CA 50/60 Hz para motores trifásicos 40 hp a 250 V CC 50 hp a 600 V CC |
| Tipo de montaje | Superficie |
|---|---|
| Conexión eléctrica | Orejetas ((*)) |
| configuración de cableado | 3-hilos |
| Tamaño del cable | AWG 6...250 kcmil cobre o aluminio |
| par de apriete | 31,07 Nm 13,3…127 mm² AWG 6...250 kcmil |
| profundidad | 218,4 milímetros |
| anchura | 421,89 milímetros |
| altura | 734,82 milímetros |
| peso del producto | 23,59 kilos |
| Kit de puesta a tierra | Field integrado en el gabinete kit disponible |
| Entrada de servicio | Entrada de servicio adecuada para EE. UU. Entrada de servicio adecuada para México |
