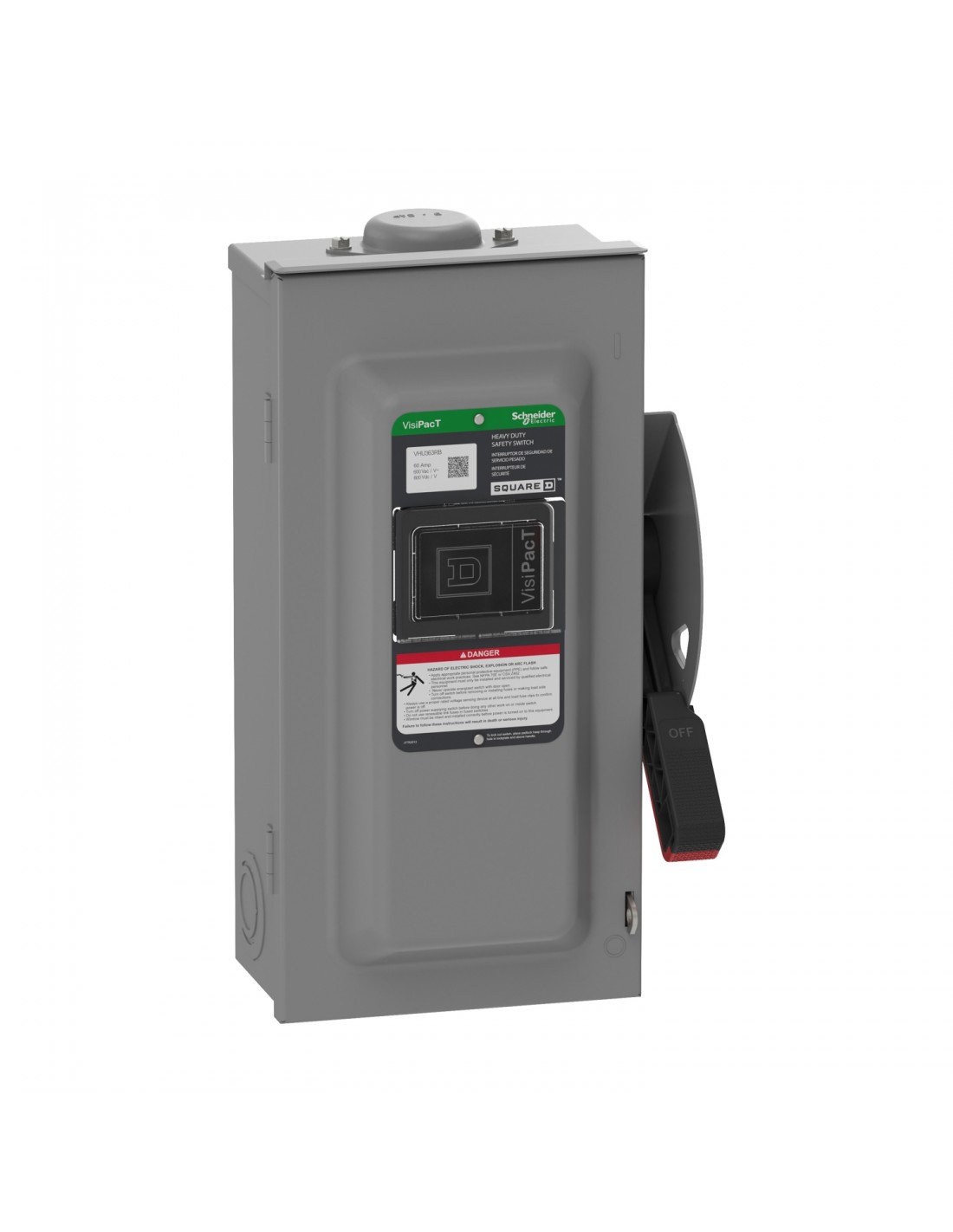

| Producto | Interruptor de seguridad de un solo tiro ((*)) |
|---|---|
| Clasificación de servicio | Trabajo pesado ((*)) |
| aplicación del dispositivo | Aplicación pesada |
| Tipo de desconexión | Desconexión sin fusibles ((*)) |
| Neutro instalado de fábrica | Kit de instalación en campo disponible |
| Número de polos | 3 |
| Calificación actual | 100 A |
| Clasificación de voltaje | 600 V CA/CC |
| Clasificación del recinto | NEMA 1 acero |
| poder de corte | 20 hp a 240 V CA 50/60 Hz para motores monofásicos 40 hp a 240 V CA 50/60 Hz para motores trifásicos 40 hp a 480 V CA 50/60 Hz para motores monofásicos 75 hp a 480 V CA 50/60 Hz para motores trifásicos 40 hp a 600 V CA 50/60 Hz para motores monofásicos 100 hp a 600 V CA 50/60 Hz para motores trifásicos 20 hp a 250 V CC 50 hp a 600 V CC |
| Tipo de montaje | Superficie |
|---|---|
| Conexión eléctrica | Orejetas ((*)) |
| configuración de cableado | 3-hilos |
| Tamaño del cable | AWG 12...AWG 1/0 aluminio AWG 14...AWG 1/0 cobre |
| par de apriete | 5,6 Nm AWG 1 ... AWG 3/0 5,08 Nm AWG 6... AWG 4 4,5 Nm 8,367 mm² AWG 8 4,0 Nm 2,06…5,261 mm² AWG 14... AWG 10 |
| profundidad | 178,82 milímetros |
| anchura | 226,31 milímetros |
| altura | 554,74 milímetros |
| peso del producto | 8 kilos |
| Kit de puesta a tierra | Field integrado en el gabinete kit disponible |
| Entrada de servicio | Entrada de servicio adecuada para EE. UU. Entrada de servicio adecuada para México |
