DISTRIBUCIÓN DE POTENCIA
Características :
- Disponible para sistemas 3P4W y 1P3W
- Interiores disponibles en rangos de 100A, 225A, 400A y 600A
- Capacidad de cortocircuito normal de 10kA, 22kA 65kA en 208Y/120Vac
- Capacidad de cortocircuito serie de 200 kA en 208Y/120Vac
- Disponible con seis tipos de interiores de 18, 30, 42, 54, 72 y 84 polos.
- Un complemento catalogo de accesorios instalables en campo.
- Kit para instalación de interruptores sub-alimentados
- Neutro al 200% instalado de fábrica o como accesorio instalable en campo
- NQ acepta tanto interruptores QO ® "enchufables" como QOB "atornillables".
- Tipo grados de protección NEMA disponibles: 1,3, 4, 4X, 5, y 12
- Compatible con los interruptores marco H,J y L de la familia Powerpact con Micrologic para un reconocimiento más rápido de las fallas en los niveles principales para aplicaciones críticas.
Beneficios
- Facilidad de instalación
- Mayor flexibilidad de instalación
- Mayor disponibilidad en el mercado
Aplicaciones
- Edificios Comerciales
- Mercado Residencial
- Edificios de Oficinas

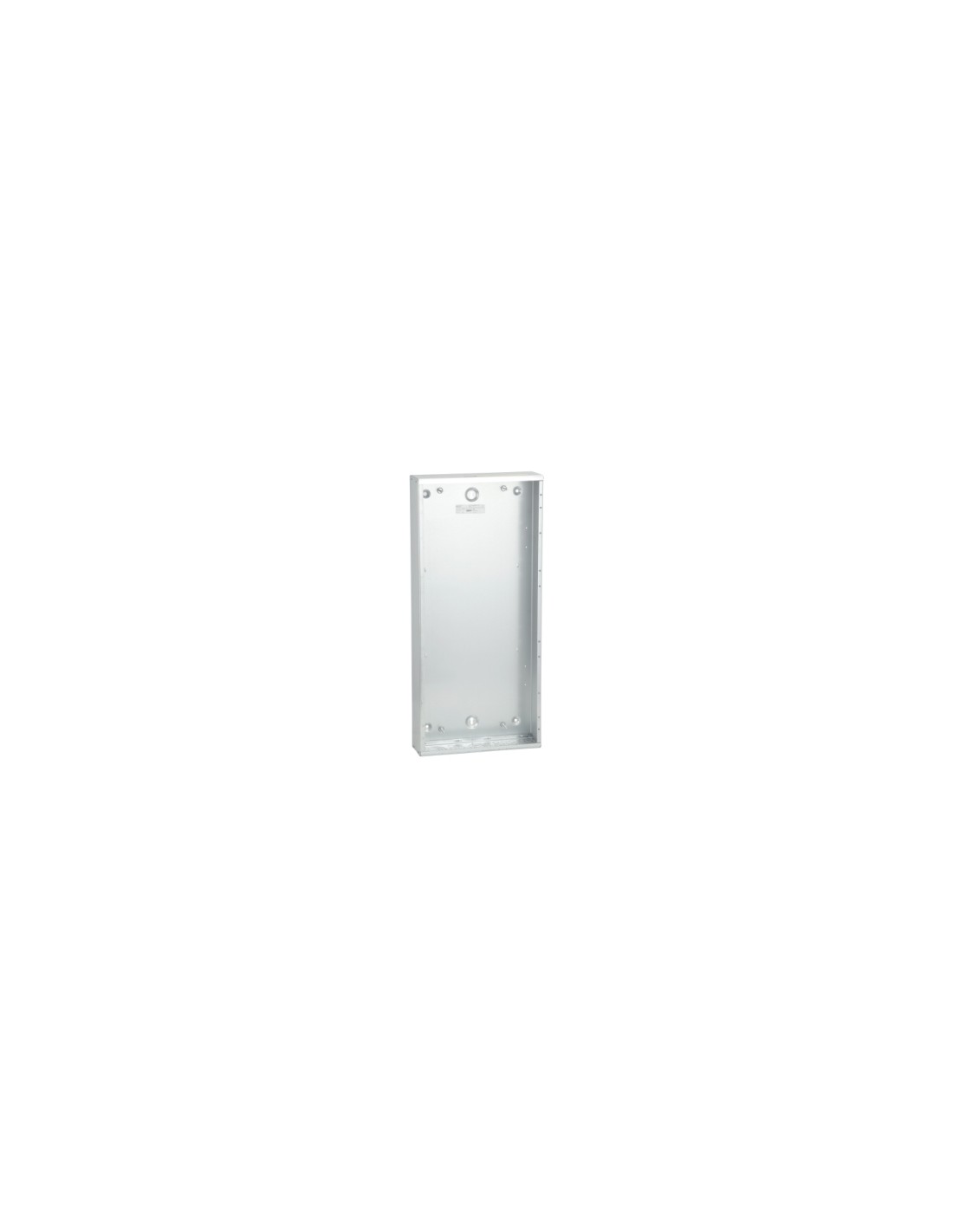

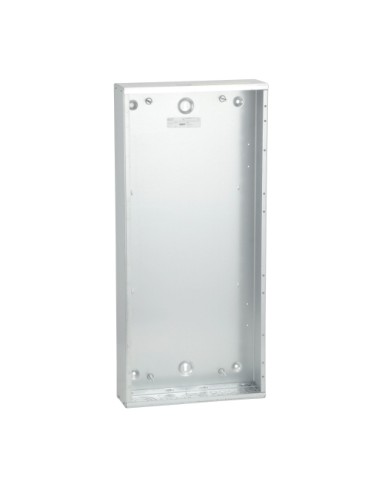

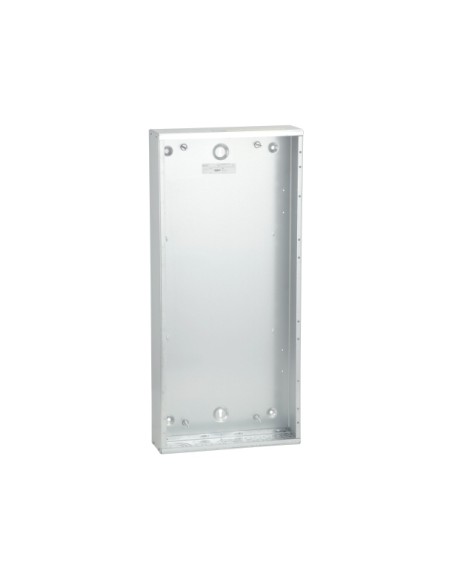

MH50
La caja de protección para tableros NQ y NF de Square D® MH50, es una caja gabinete de acero galvanizado para tableros de distribución con grado de protección NEMA tipo 1 con altura de 50 pulgadas de alto. Está listado por UL y clasificado por CSA. Los interiores son convertibles en campo a alimentación superior o inferior. La construcción modular acepta accesorios instalables en campo.

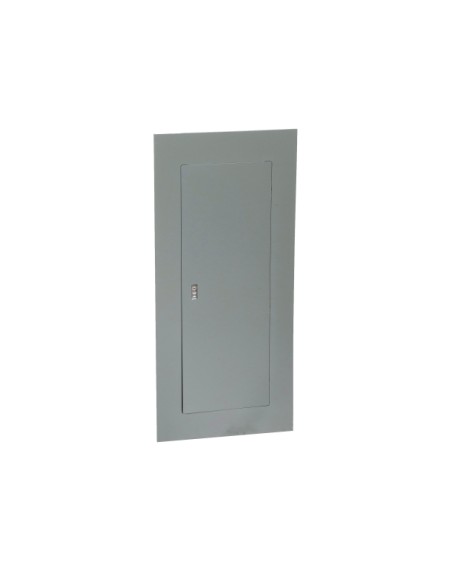

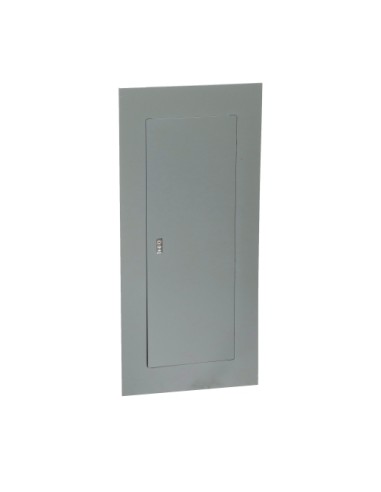

NC50S
La tapa de caja para tableros NQ y NF de SquareD™, NC50S, es una cubierta superficial de acero gris con grado de protección clasificado NEMA tipo 1 de 50 pulgadas de alto. Los interiores son convertibles en campo a alimentación superior o inferior. La construcción modular acepta accesorios instalables en campo. Está listado por UL.

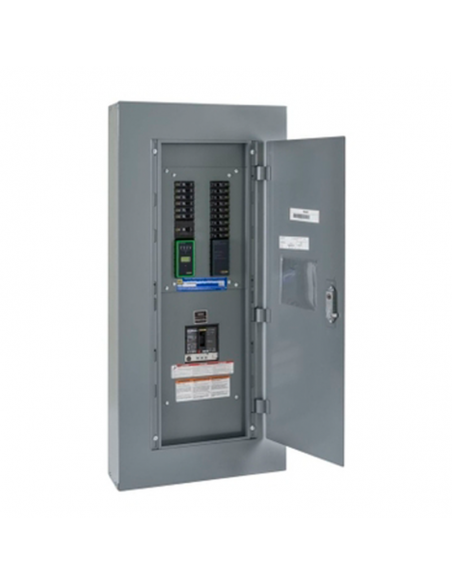

NQ442L2
El interior tiene una calificación máxima de voltaje de 240 VCA y 48 VCC. Este interior para tablero de alumbrado NQ de SquareD™ cuenta con un sistema trifásico que tiene zapatas principales con una corriente nominal de 225A. Este interior es para un sistema de 4 hilos con espacios de 42 polos y tiene una barra de bus de aluminio. El interior tiene una capacidad de interrupción de corriente de hasta 65 kA. El interior es compatible con interruptores automáticos de rama QOB, QOBVH y QHB. Este interior proporciona protección para sus aplicaciones comerciales e industriales. Los interiores de los paneles NQ se pueden convertir en campo para alimentación superior o inferior. Algunas opciones instaladas en fábrica son bus dividido, contactores de iluminación, zapatas de compresión, dispositivos de protección contra sobretensiones y placas de fenol. Las conexiones de las zapatas aceptarán alambre de aluminio de calibre 6 a calibre 2/0. Este interior está certificado por UL y CSA. Los interiores de los tableros NQ se pueden utilizar en aplicaciones como edificios comerciales, edificios industriales, estadios y oficinas.

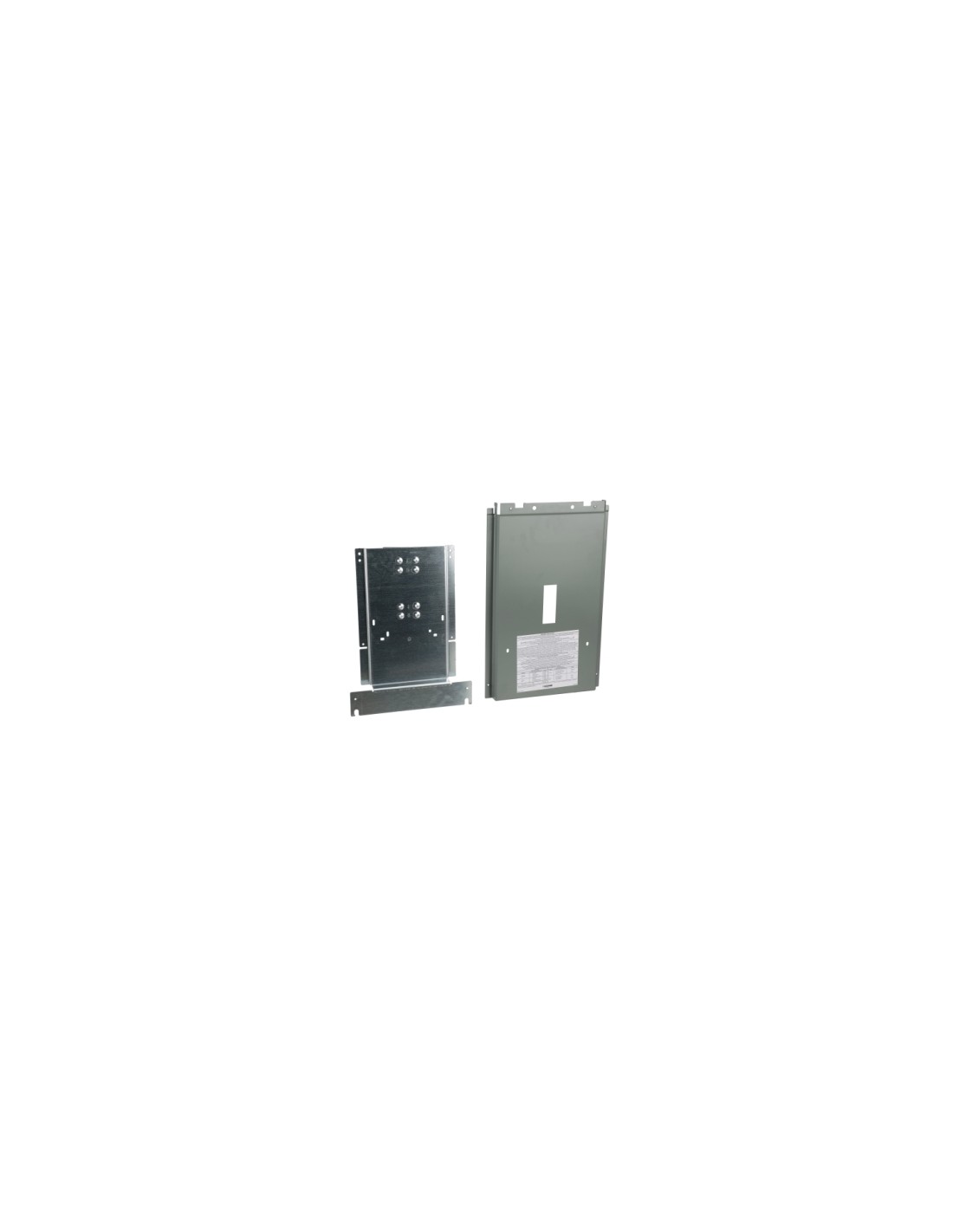

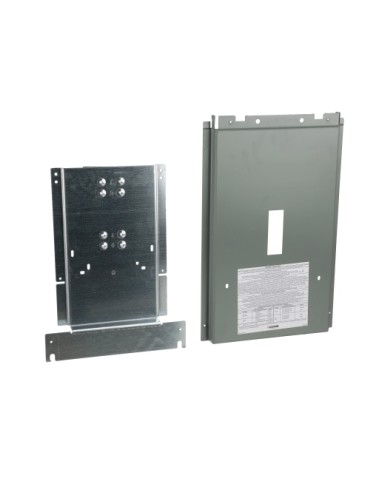

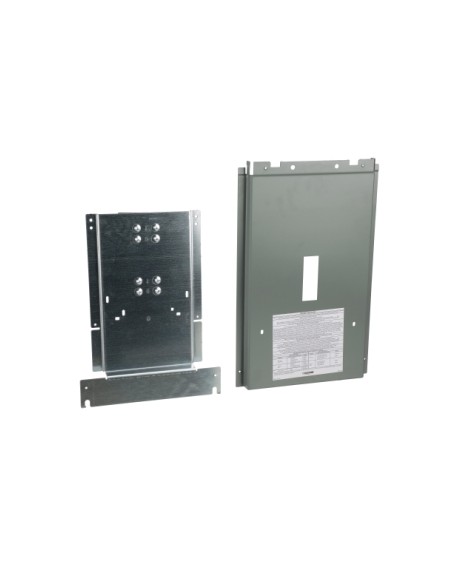

NQMB2Q
Los tableros NQ son convertibles de zapata principal a interruptor principal. Este kit se utiliza para instalar un interruptor de marco Q 225A. El kit incluye una bandeja de montaje, cuatro cables, soportes de frente muerto y cubierta, y el interruptor Q Frame. El kit cumple con los estándares UL.

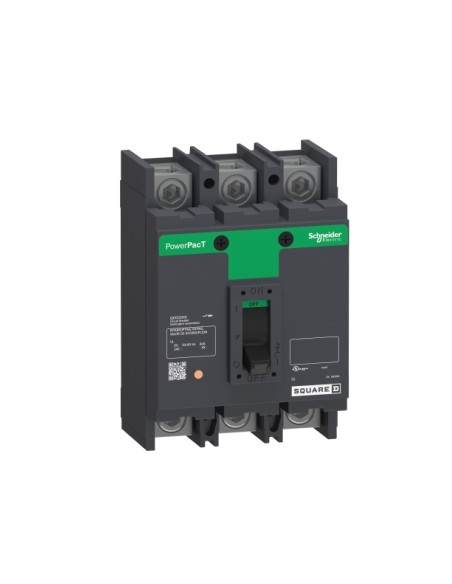

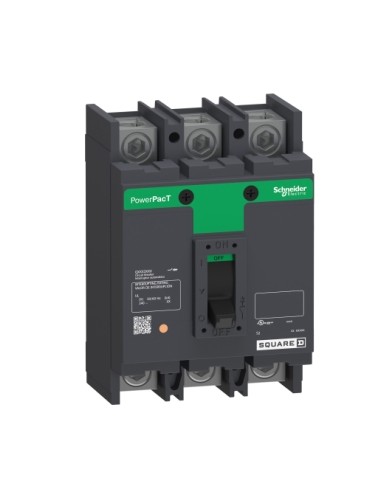

QBL32225
La línea de interruptores PowerPacT® Q-frame incluye interruptores de caja moldeada QB, QD, QG y QJ e interruptores automáticos QB. Están clasificados 240 Vac, 250 A máx. y están disponibles en construcciones de montaje en unidad conectadas a bus o orejetas, o en construcción de montaje en grupo I-Line®. Los interruptores PowerPacT Q-frame están clasificados para 240 Vca (208Y/120 Vca para 3 polos 100 kA) y están disponibles con clasificaciones de interrupción Listadas por UL® de 10 kA a 100 kA. Los interruptores de montaje en unidad están disponibles con orejetas en ambos extremos para aplicaciones cableadas o con pernos de montaje para aplicaciones montadas en bus. Estos interruptores automáticos pueden montarse en envolventes individuales, dispositivos de medición, tableros o tableros de distribución. El interruptor PowerPacT Q-frame es un reemplazo directo para el dispositivo de la serie Q2. Este interruptor PowerPacT Q es tripolar y tiene una corriente nominal de 225 A. Este interruptor tiene una capacidad de corte de 10 kA a 240 VCA y tiene una clasificación de corriente continua del 80 %. Este interruptor montado en la unidad tiene una tecnología de unidad de disparo termomagnético con una corriente de retención magnética de 1200 A y una corriente de disparo magnético de 2400 A. Las dimensiones de este producto son 6,47 pulgadas (alto), 4,5 pulgadas (ancho), 3,93 pulgadas (profundidad). Este producto cumple con las normas UL, CSA e IEC.

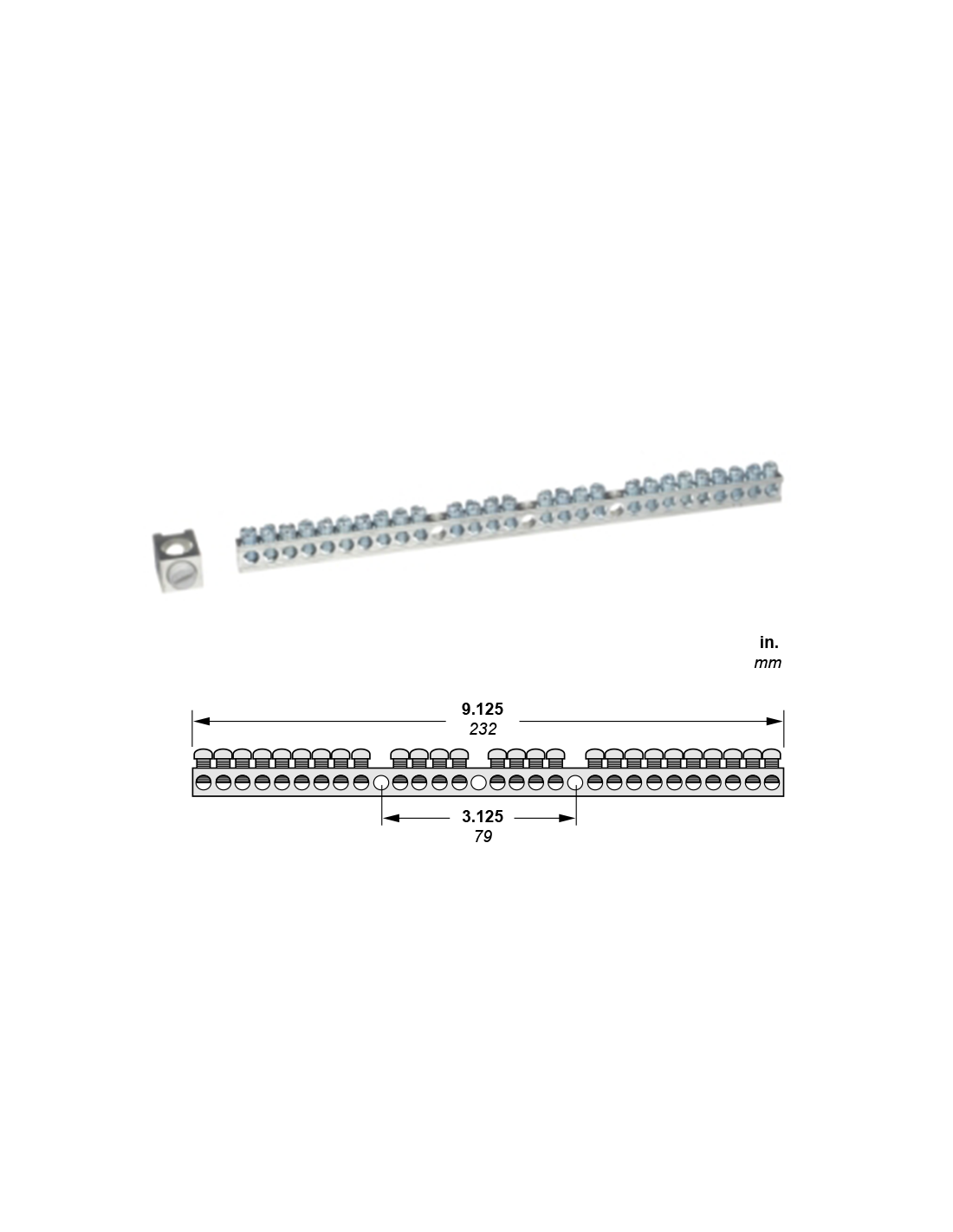

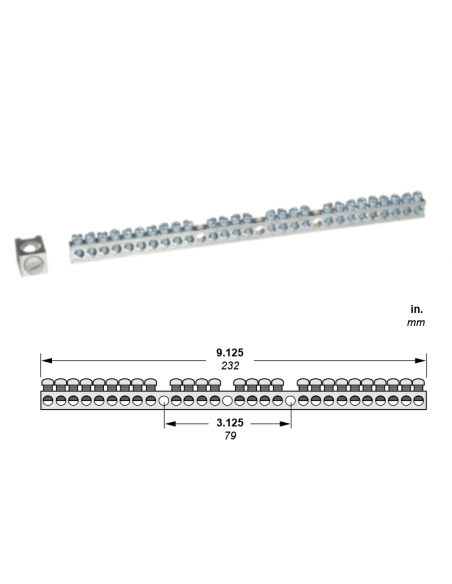

PK27GTA
Las barras de tierra PK27GTA, de Square D® están listados por Underwriters Laboratories (UL) y tableros clasificados por CSA. Están diseñados para cumplir con los requisitos residenciales, comerciales e industriales para proteger los sistemas eléctricos, los equipos y las personas.
