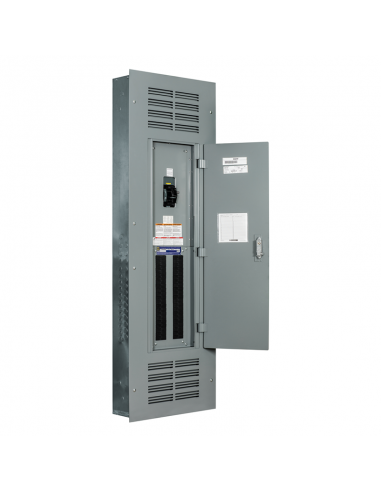

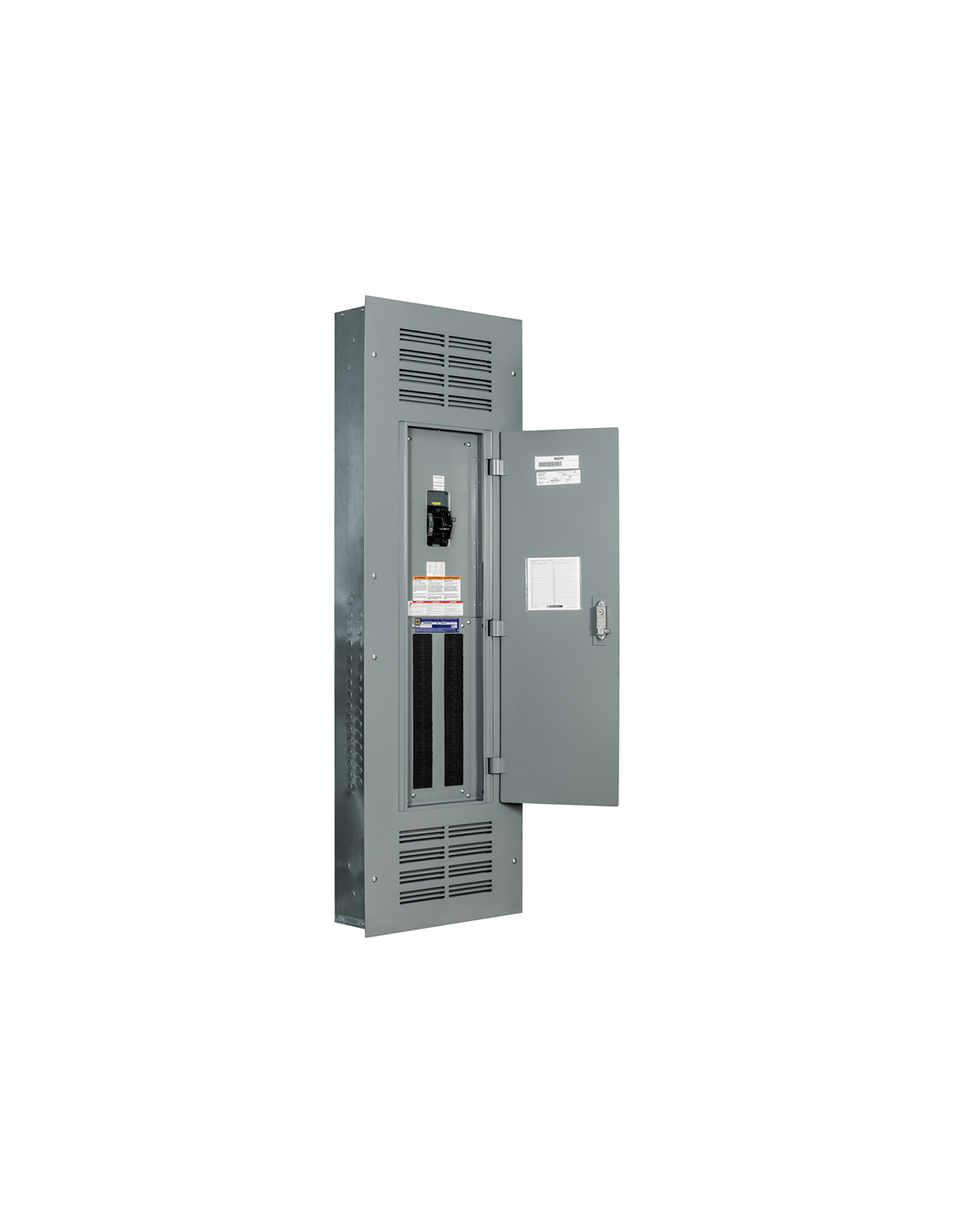

DISTRIBUCIÓN DE POTENCIA
Características :
- Disponible para sistemas 3P4W y 1P3W
- Interiores disponibles en rangos de 100A, 225A, 400A y 600A
- Capacidad de cortocircuito normal de 10kA, 22kA 65kA en 208Y/120Vac
- Capacidad de cortocircuito serie de 200 kA en 208Y/120Vac
- Disponible con seis tipos de interiores de 18, 30, 42, 54, 72 y 84 polos.
- Un complemento catalogo de accesorios instalables en campo.
- Kit para instalación de interruptores sub-alimentados
- Neutro al 200% instalado de fábrica o como accesorio instalable en campo
- NQ acepta tanto interruptores QO ® "enchufables" como QOB "atornillables".
- Tipo grados de protección NEMA disponibles: 1,3, 4, 4X, 5, y 12
- Compatible con los interruptores marco H,J y L de la familia Powerpact con Micrologic para un reconocimiento más rápido de las fallas en los niveles principales para aplicaciones críticas.
Beneficios
- Facilidad de instalación
- Mayor flexibilidad de instalación
- Mayor disponibilidad en el mercado
Aplicaciones
- Edificios Comerciales
- Mercado Residencial
- Edificios de Oficinas

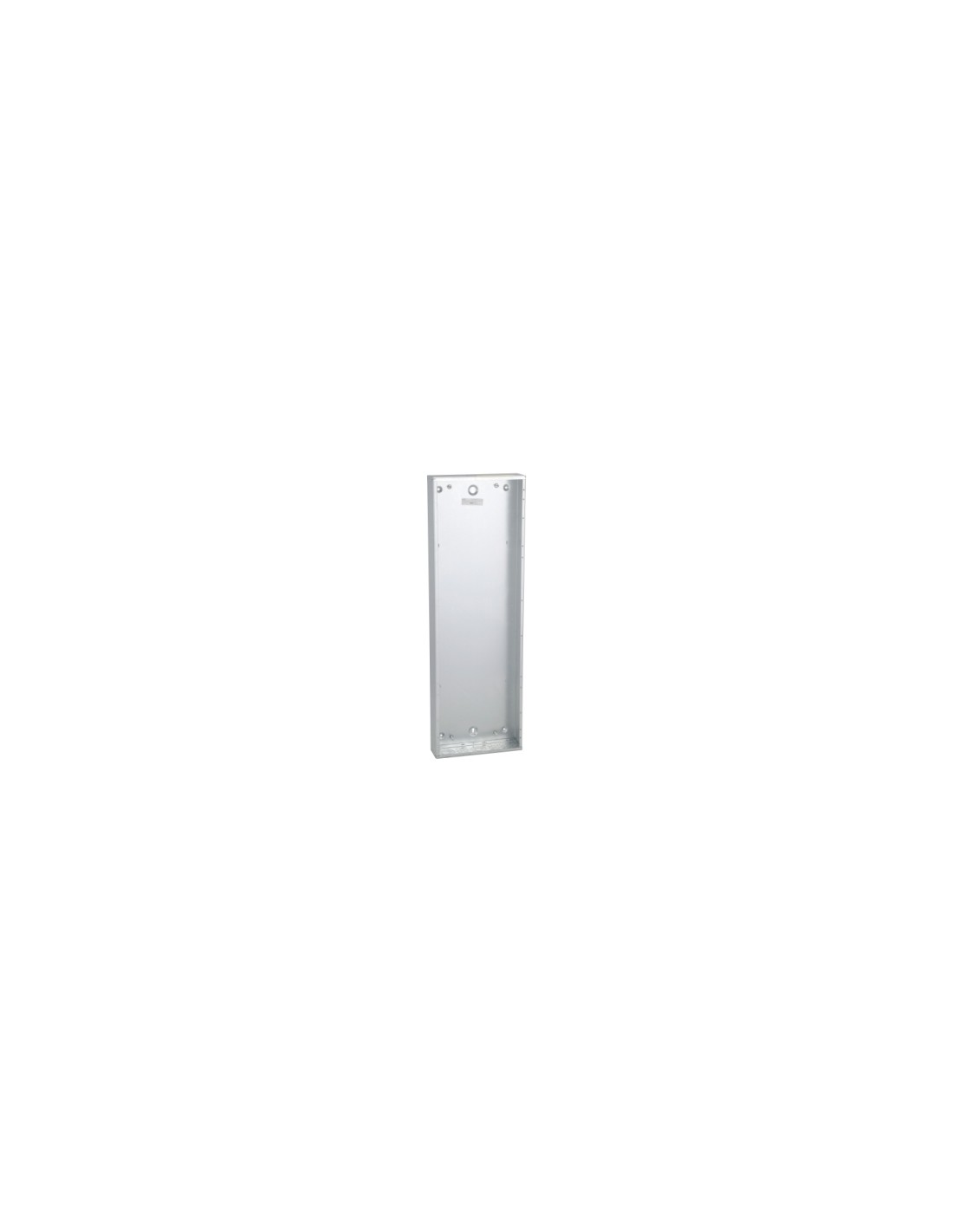

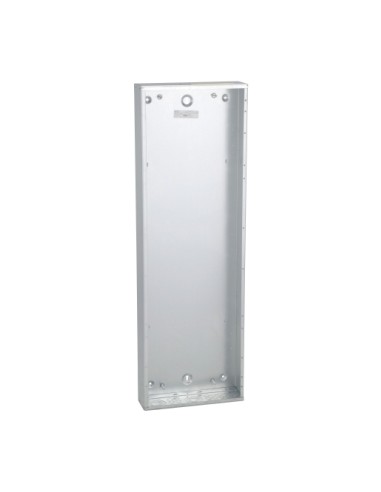

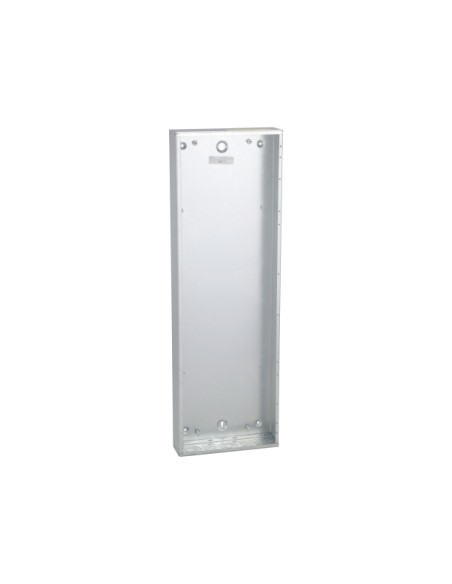

MH62
La caja de protección para tableros NQ y NF de Square D® MH62, es una caja gabinete de acero galvanizado para tableros de distribución con grado de protección NEMA tipo 1 con altura de 62 pulgadas de alto. Está listado por UL y clasificado por CSA. Los interiores son convertibles en campo a alimentación superior o inferior. La construcción modular acepta accesorios instalables en campo.

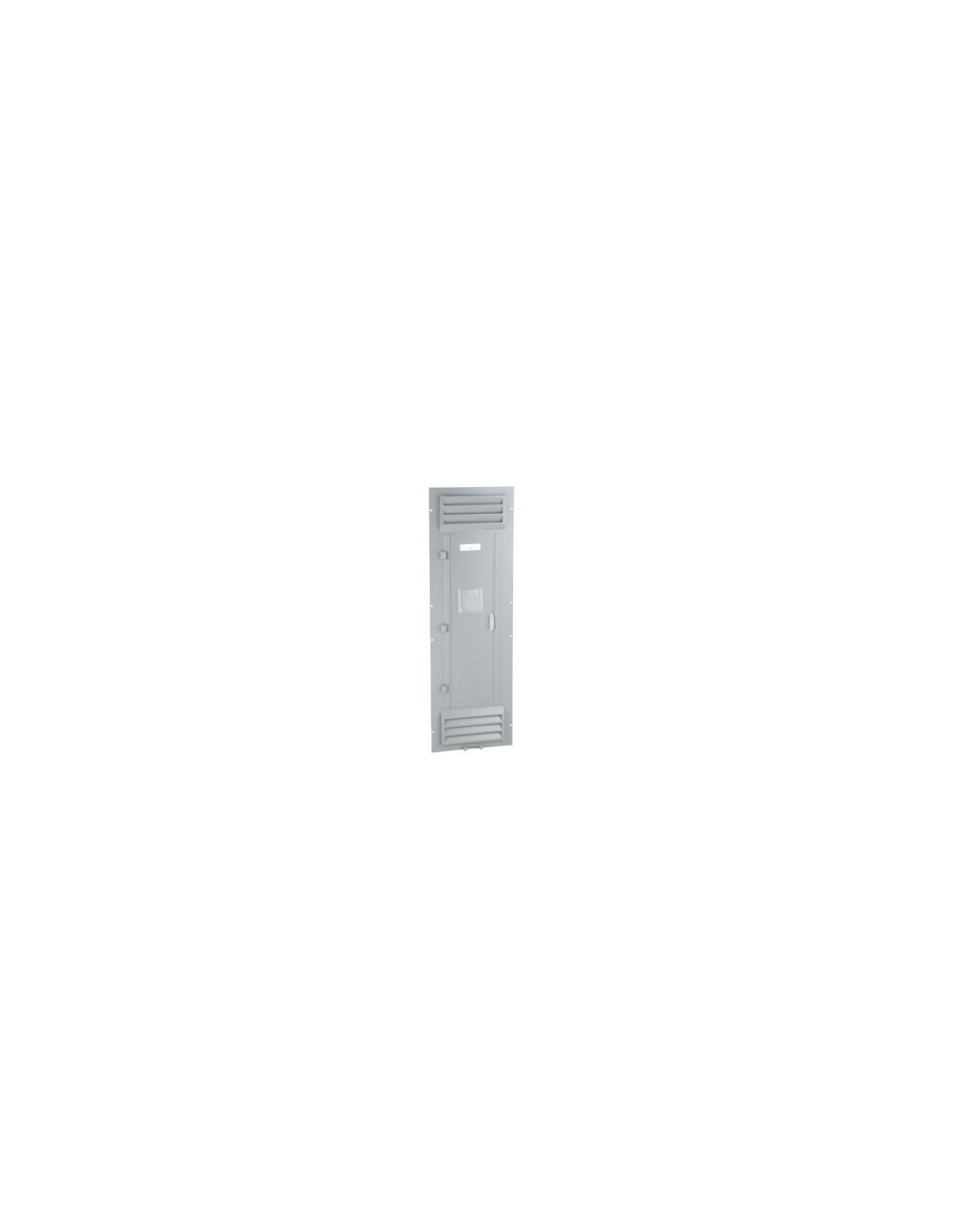

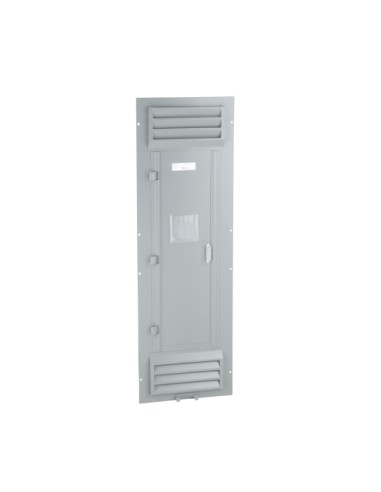

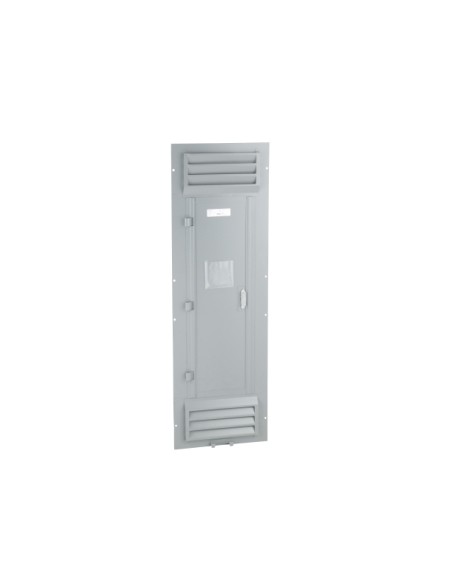

NC62VS
Los tableros NQ y NF tienen muchas opciones diferentes para la cubierta de su gabinete. Esta cubierta está clasificada para un gabinete de superficie tipo 1 y está ventilada. Las dimensiones de esta cubierta de gabinete son 20 x 62 pulgadas. Los interiores de los tableros NQ y NF se pueden convertir en campo a alimentación superior o inferior. Los tableros NQ y NF son adecuados para su uso como equipo de servicio.

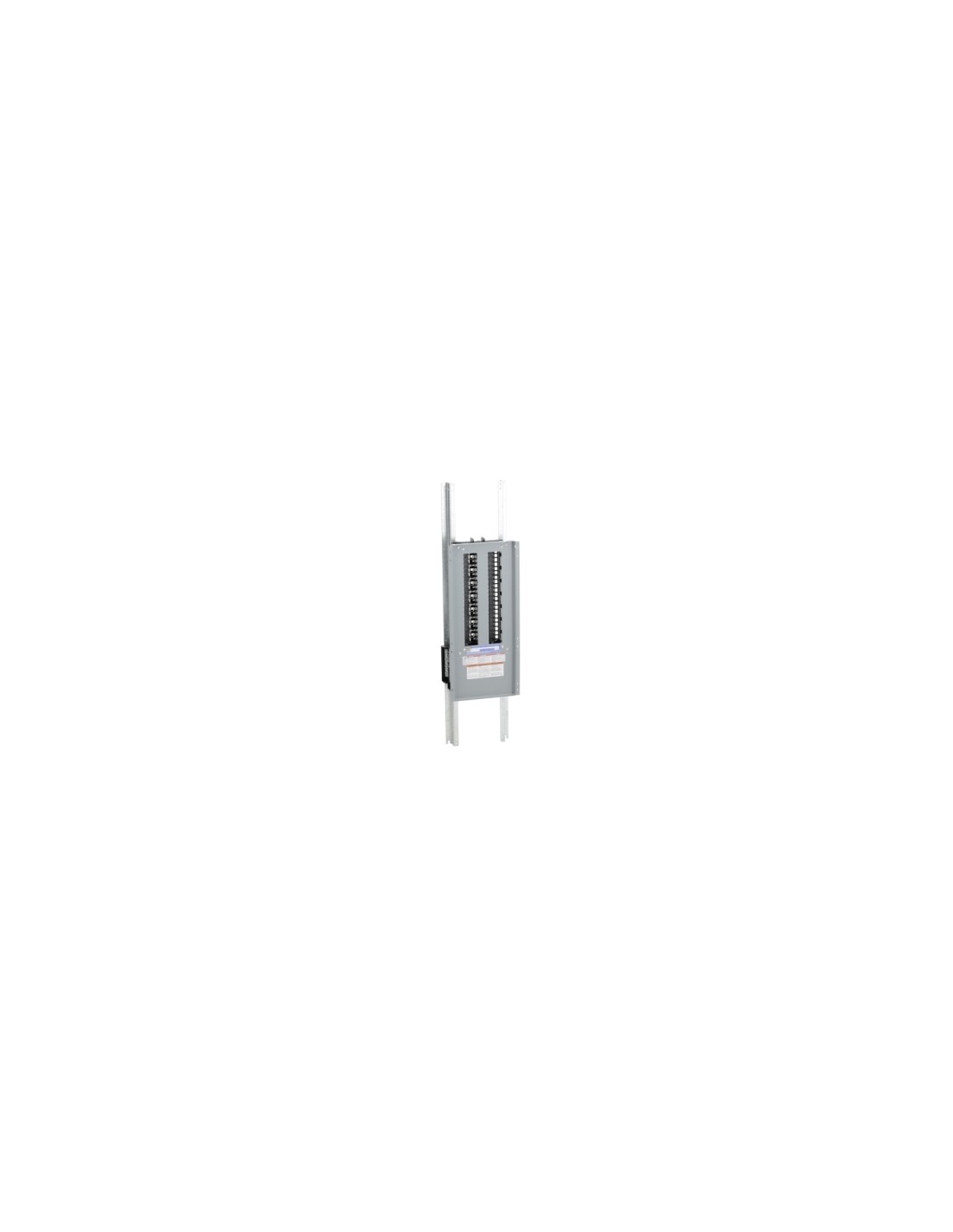

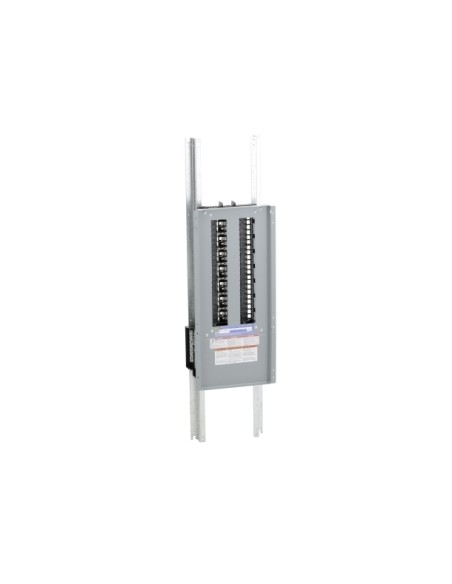

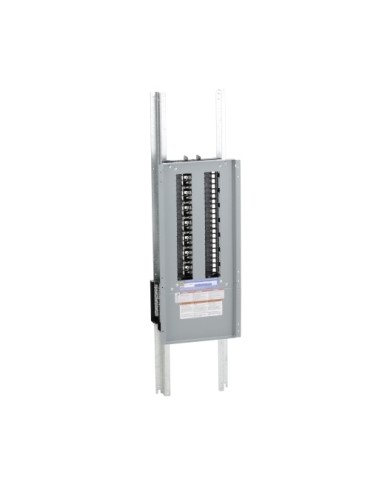

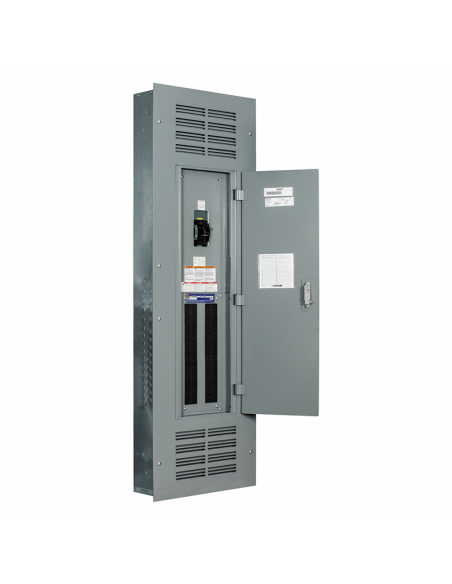

NQ442L4
Los interiores de NQ Panelboard se pueden utilizar para aplicaciones tales como edificios comerciales, edificios industriales, estadios y oficinas. Los tableros NQ son tableros versátiles que cuentan con una amplia selección de interruptores, accesorios y kits listos para instalar. Los interiores del tablero NQ son convertibles en campo a alimentación superior o inferior. Los tableros NQ son convertibles de orejeta principal a interruptor principal. Los tableros de distribución NQ proporcionan neutrales nominales del 200 % para cargas no lineales. Algunas opciones instaladas de fábrica son barra dividida, contactores de iluminación, orejetas de compresión, dispositivos de protección contra sobretensiones y placas de identificación fenólicas. Este interior brinda protección para sus aplicaciones comerciales e industriales. Los terminales principales tienen una capacidad nominal de 400 A, 240 V CA trifásica o 48 V CC. El interior tiene una clasificación de corriente de interrupción de hasta 65 kA. Este interior es para un sistema de 4 hilos con 42 espacios y tiene una barra colectora de aluminio. El interior es para interruptores automáticos derivados QOB, QOBVH y QHB. Las conexiones de terminales aceptarán dos cables de aluminio de 1/0 AWG a 750 kcmil. El interior mide 45 pulgadas de alto y 10,44 pulgadas de ancho. El interior de este tablero NQ está listado por UL y certificado por CSA.

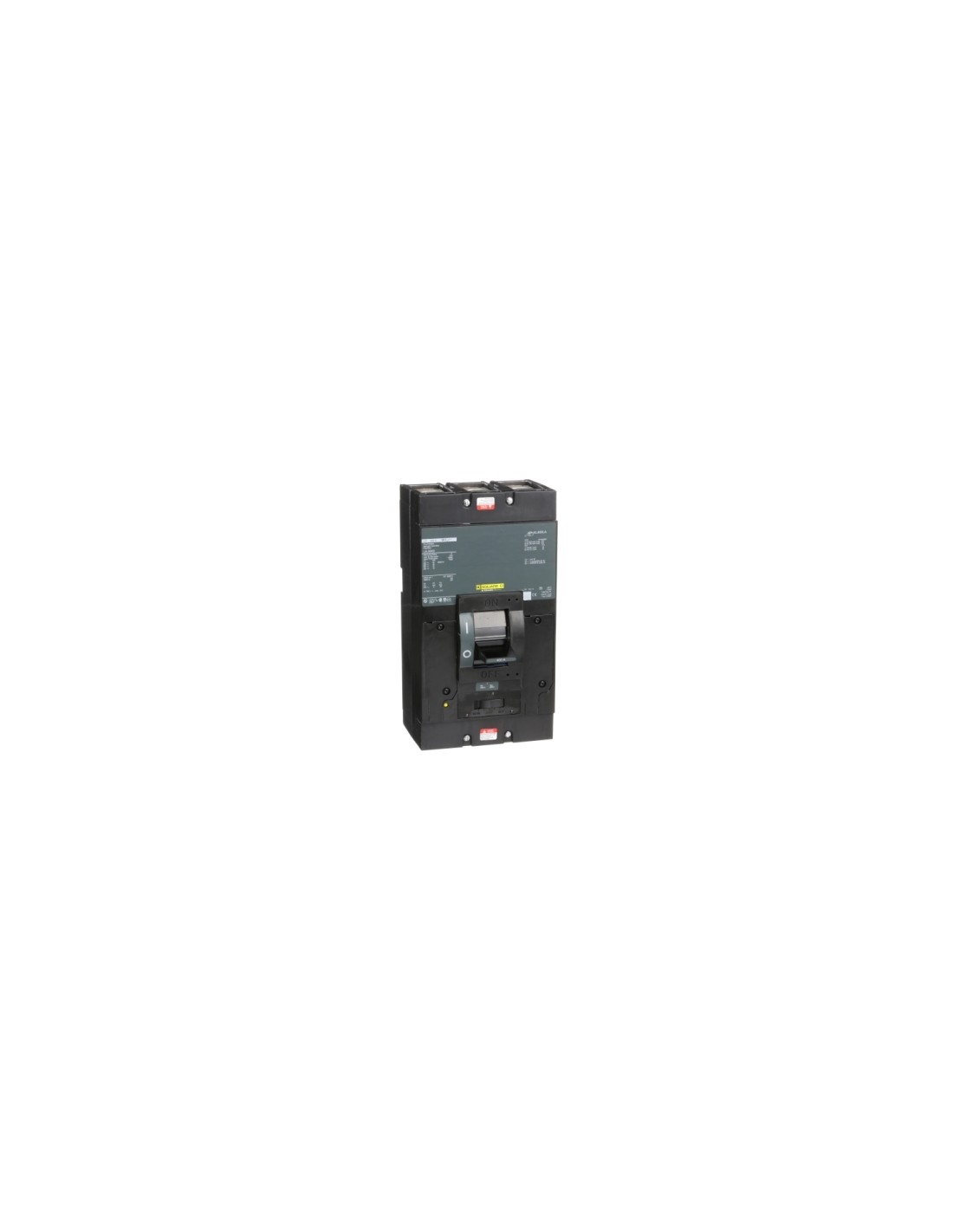

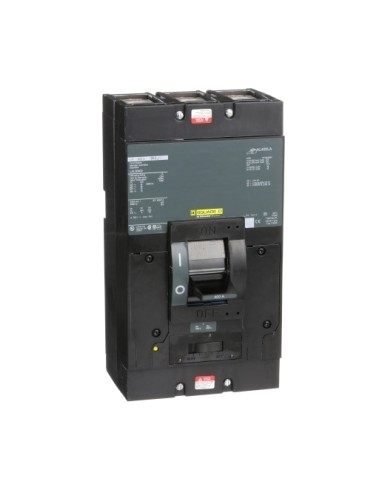

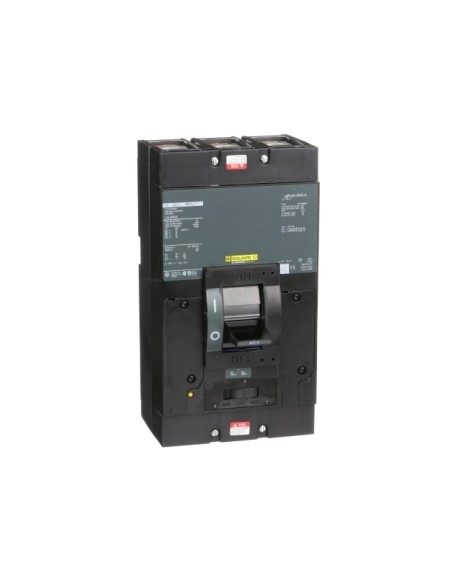

LAL36400
Los interruptores automáticos PowerPact L-frame están diseñados para proteger los sistemas eléctricos de daños causados por sobrecargas y cortocircuitos. Los interruptores automáticos de marco L están disponibles solo con unidades de disparo electrónicas Micrologic. La nueva generación de interruptores automáticos PowerPact con Micrologic establece el estándar con acceso directo a la gestión de energía. La medición integrada mejora sus funciones de protección. Por primera vez, los usuarios de Schneider Electric™ pueden controlar la energía de 15 a 3000 A, lo que ofrece un nuevo rendimiento en un dispositivo notablemente compacto. Las unidades de disparo electrónicas brindan una protección de alta precisión con amplios rangos de configuración y pueden integrar funciones de medición, medición y comunicación. Se pueden combinar con el módulo de pantalla frontal (FDM121) para proporcionar funciones similares a las de un medidor de potencia. Este interruptor de 3 polos tiene una corriente nominal de 400A. Este interruptor tiene una capacidad de corte de 10 kA a 250 VCC de voltaje de operación. Este interruptor tiene una tecnología de disparo termomagnético. Las dimensiones son 11 pulgadas (alto), 6 pulgadas (ancho), 5,84 pulgadas (profundidad).

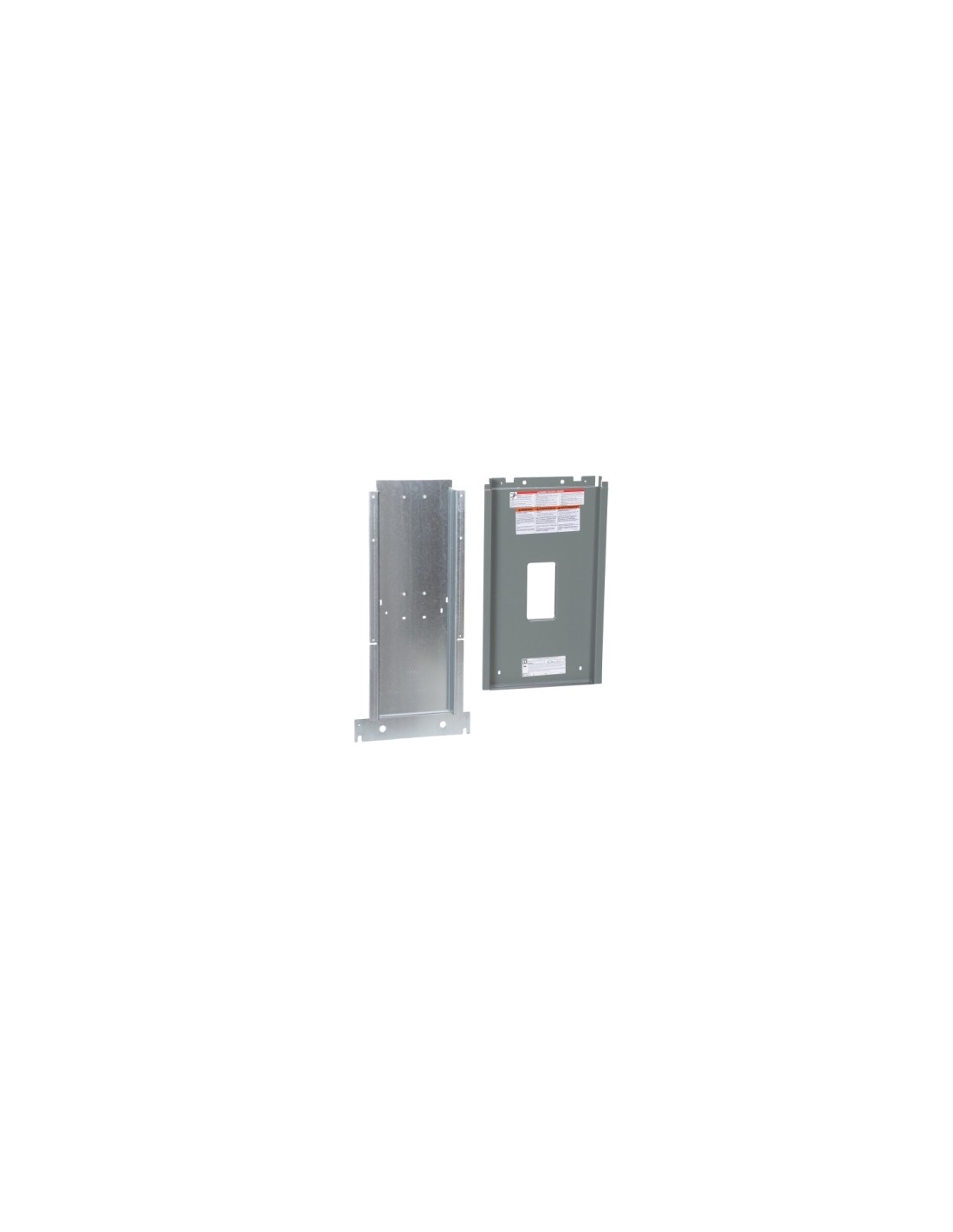

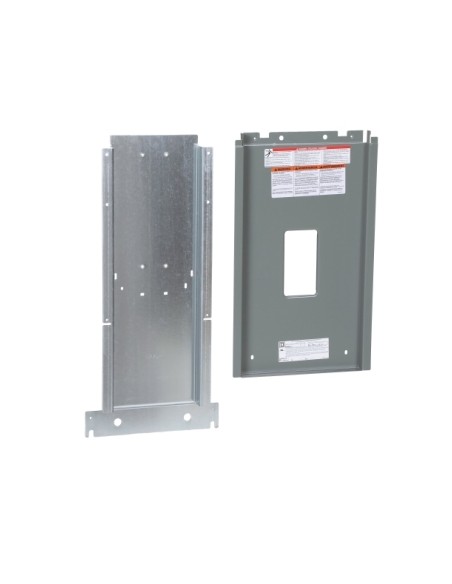

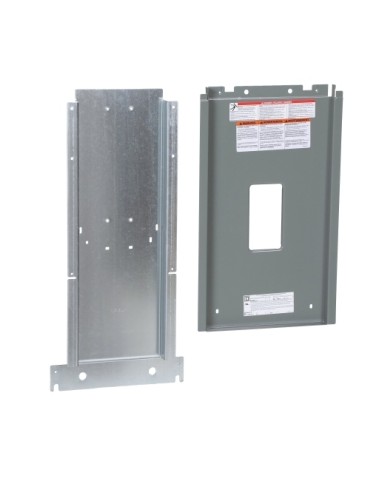

NQMB4LA
Los tableros NQ brindan una amplia gama de soluciones disponibles en el inventario del distribuidor para satisfacer las necesidades de los contratistas eléctricos. Los tableros NQ tienen una construcción modular para aceptar accesorios y kits de conversión instalables en campo. Este accesorio de panelboard es un juego de interruptores que se utiliza para los interruptores principales. Este kit está clasificado en 400 A.

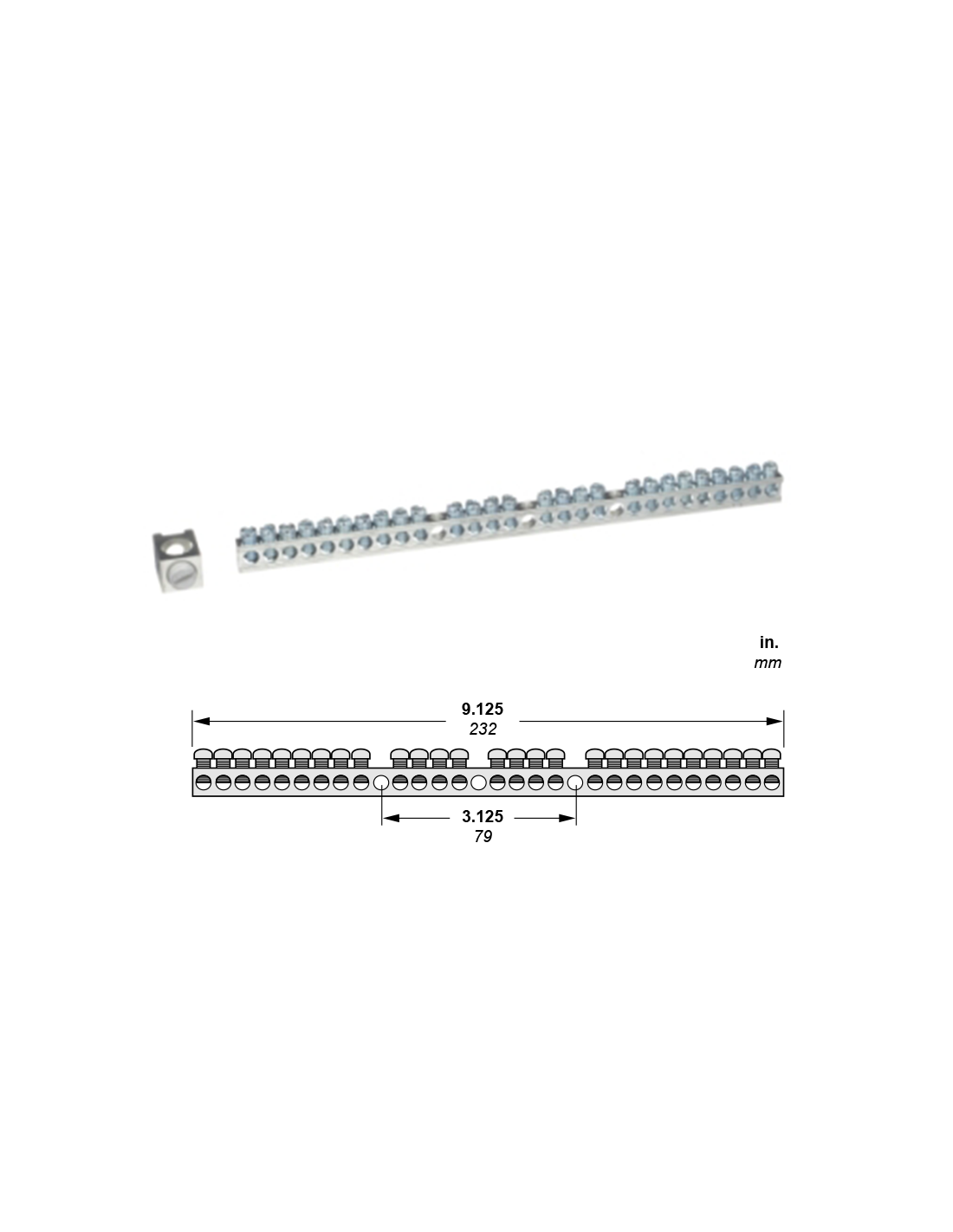

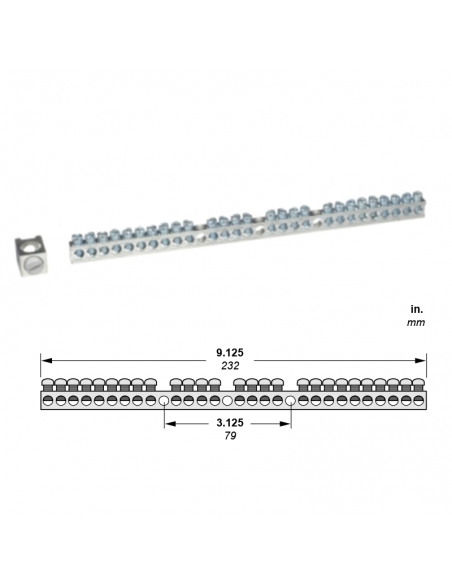

PK27GTA
Las barras de tierra PK27GTA, de Square D® están listados por Underwriters Laboratories (UL) y tableros clasificados por CSA. Están diseñados para cumplir con los requisitos residenciales, comerciales e industriales para proteger los sistemas eléctricos, los equipos y las personas.
