| gama de producto | Armonía Fácil XVG |
|---|---|

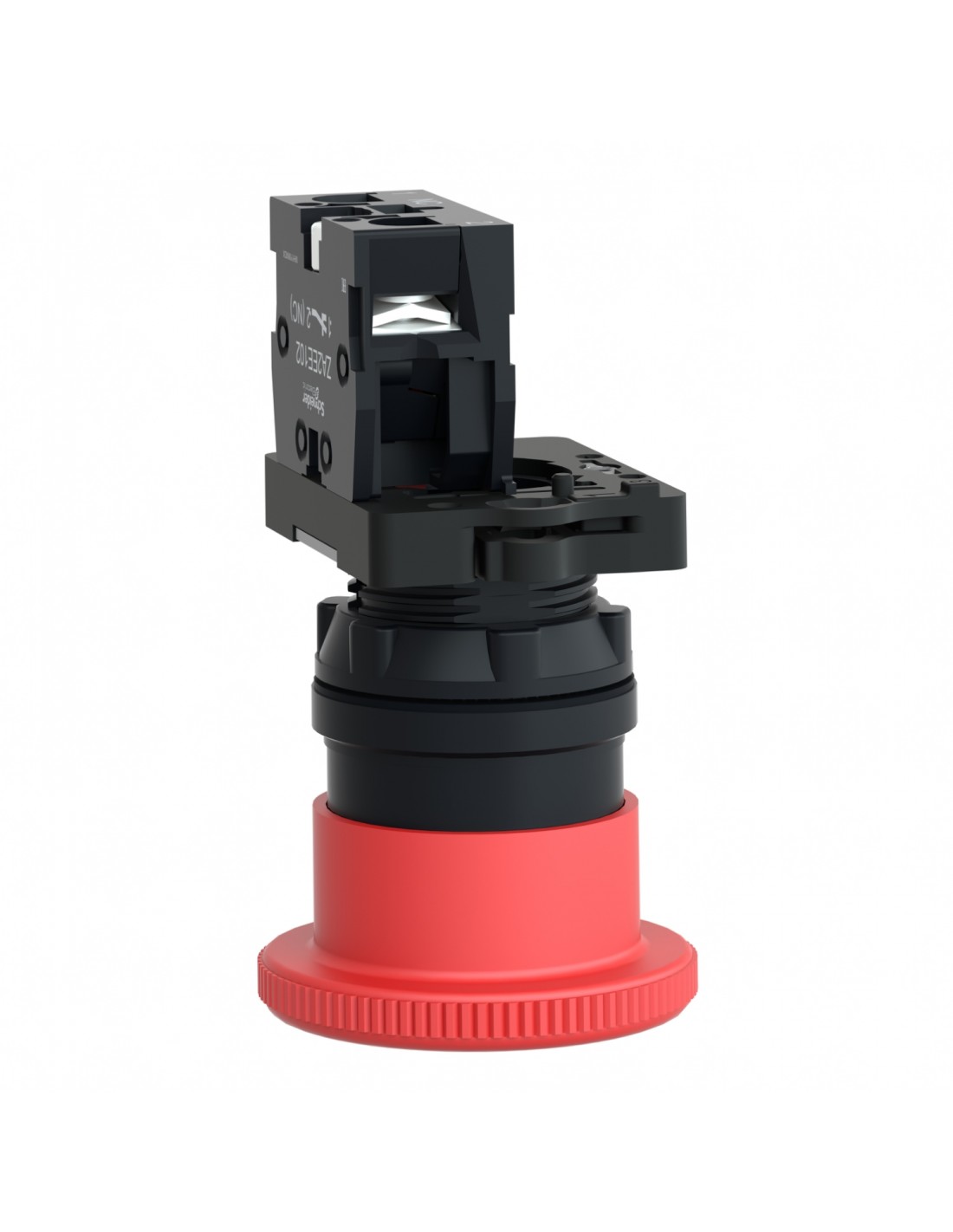

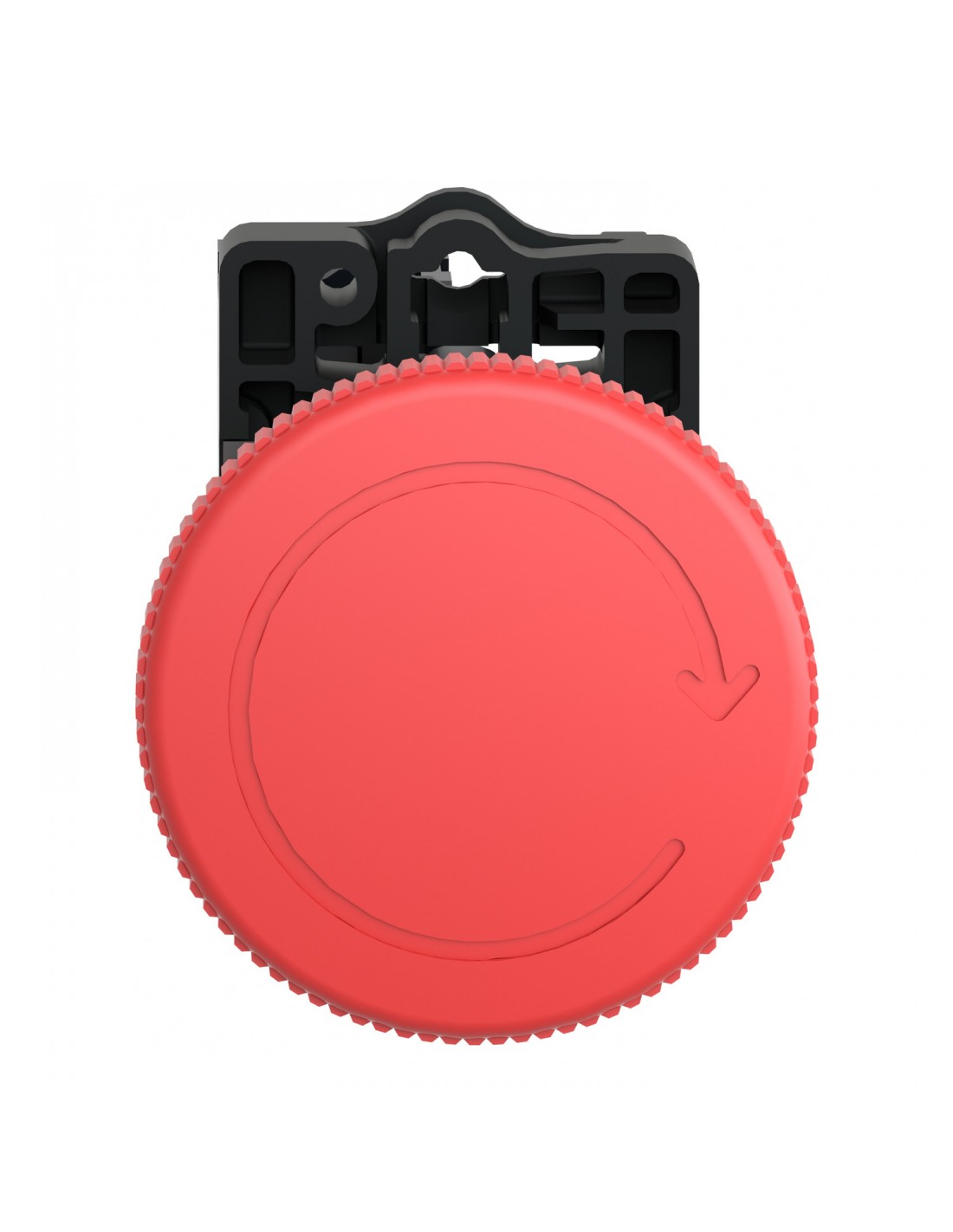

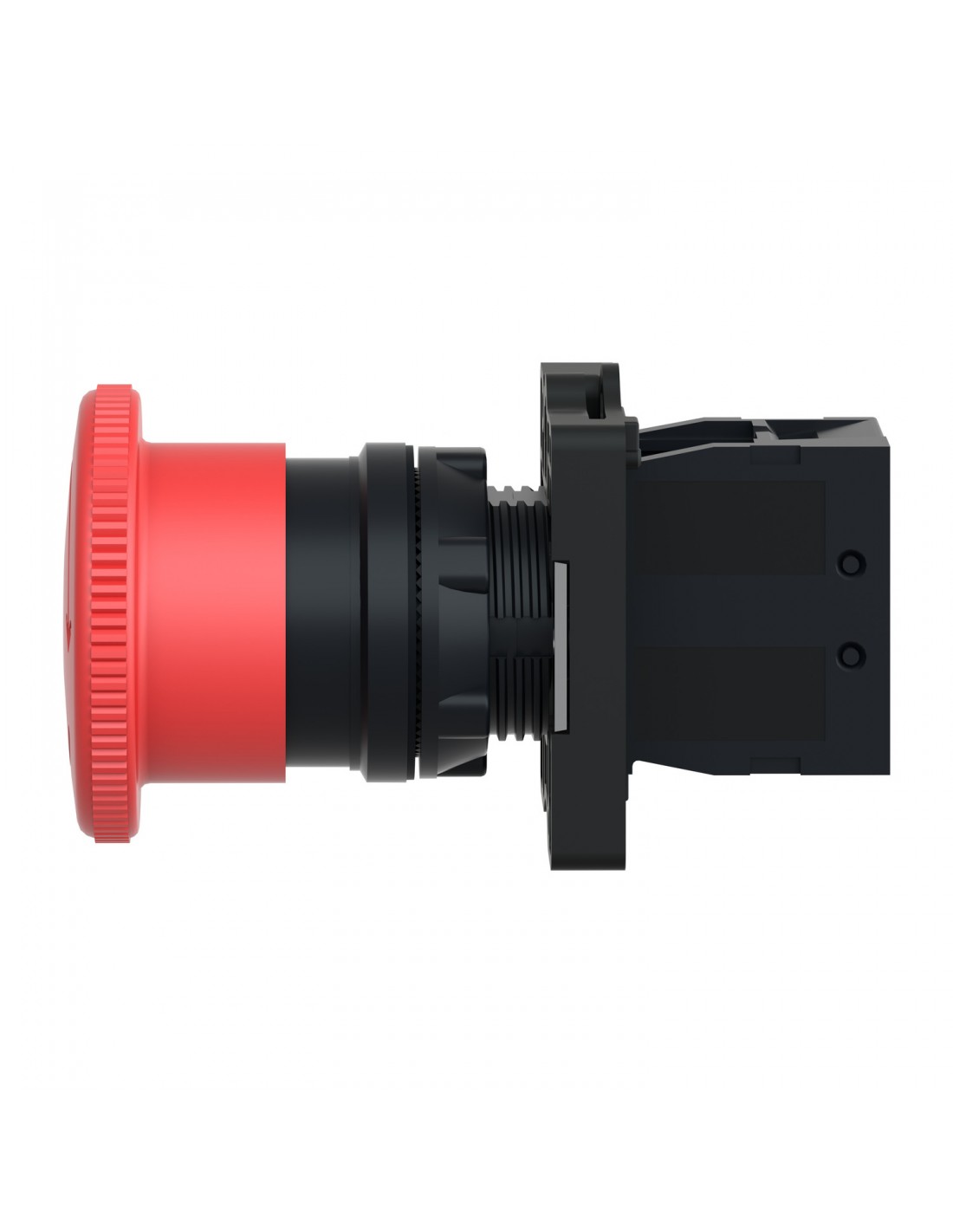

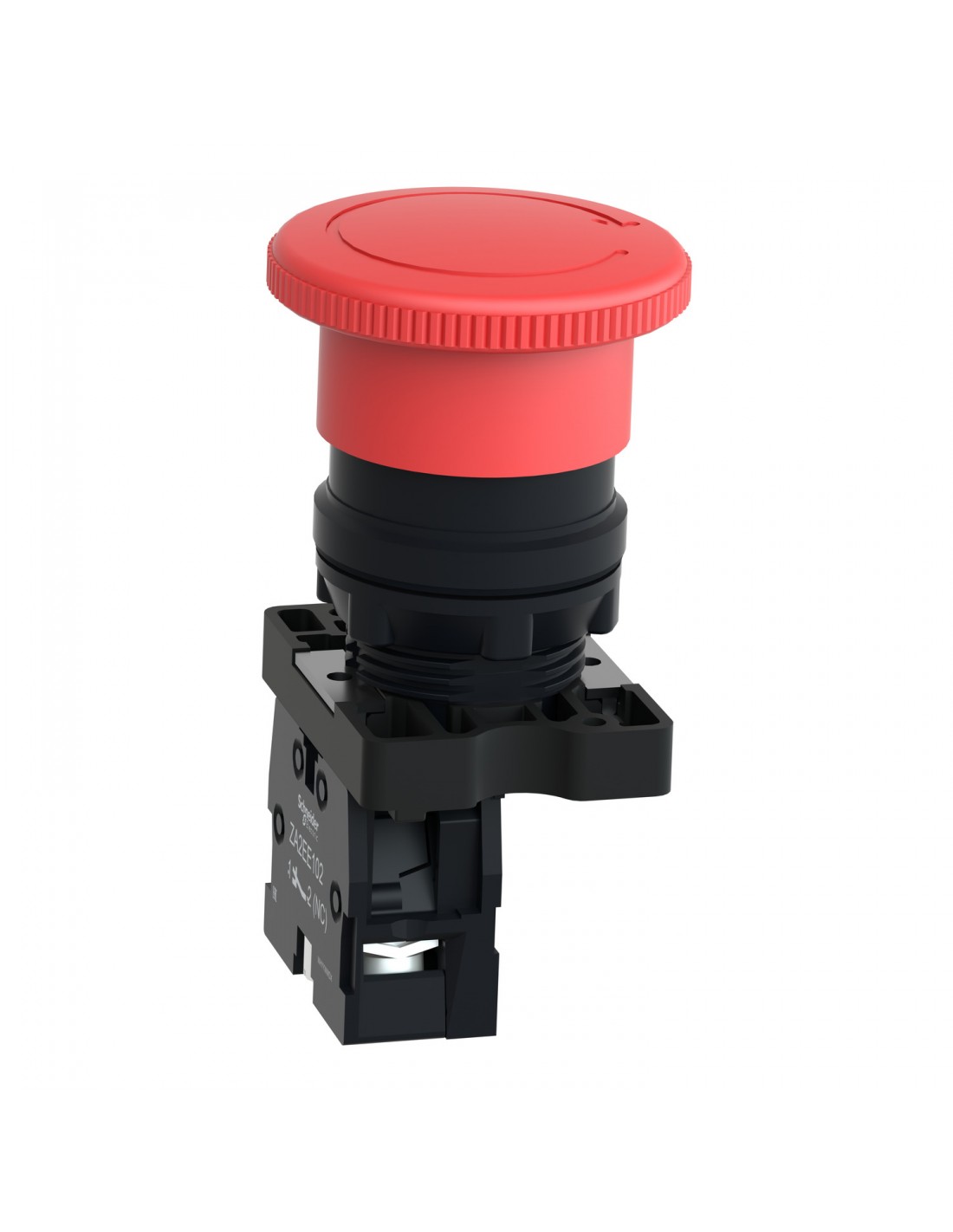

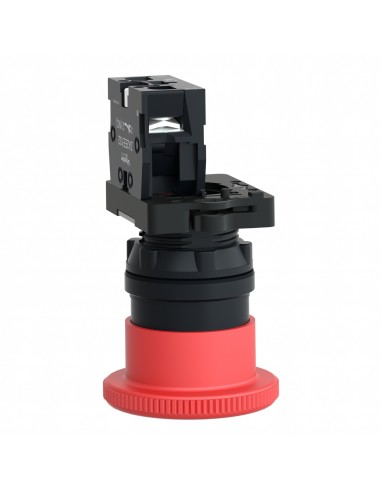

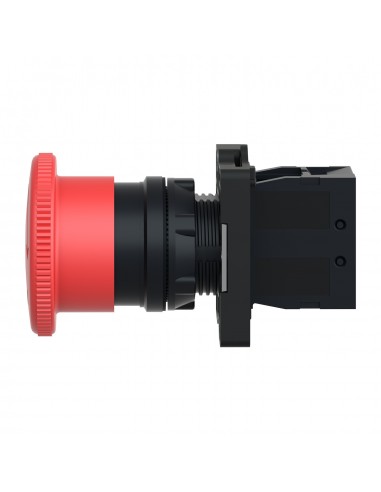

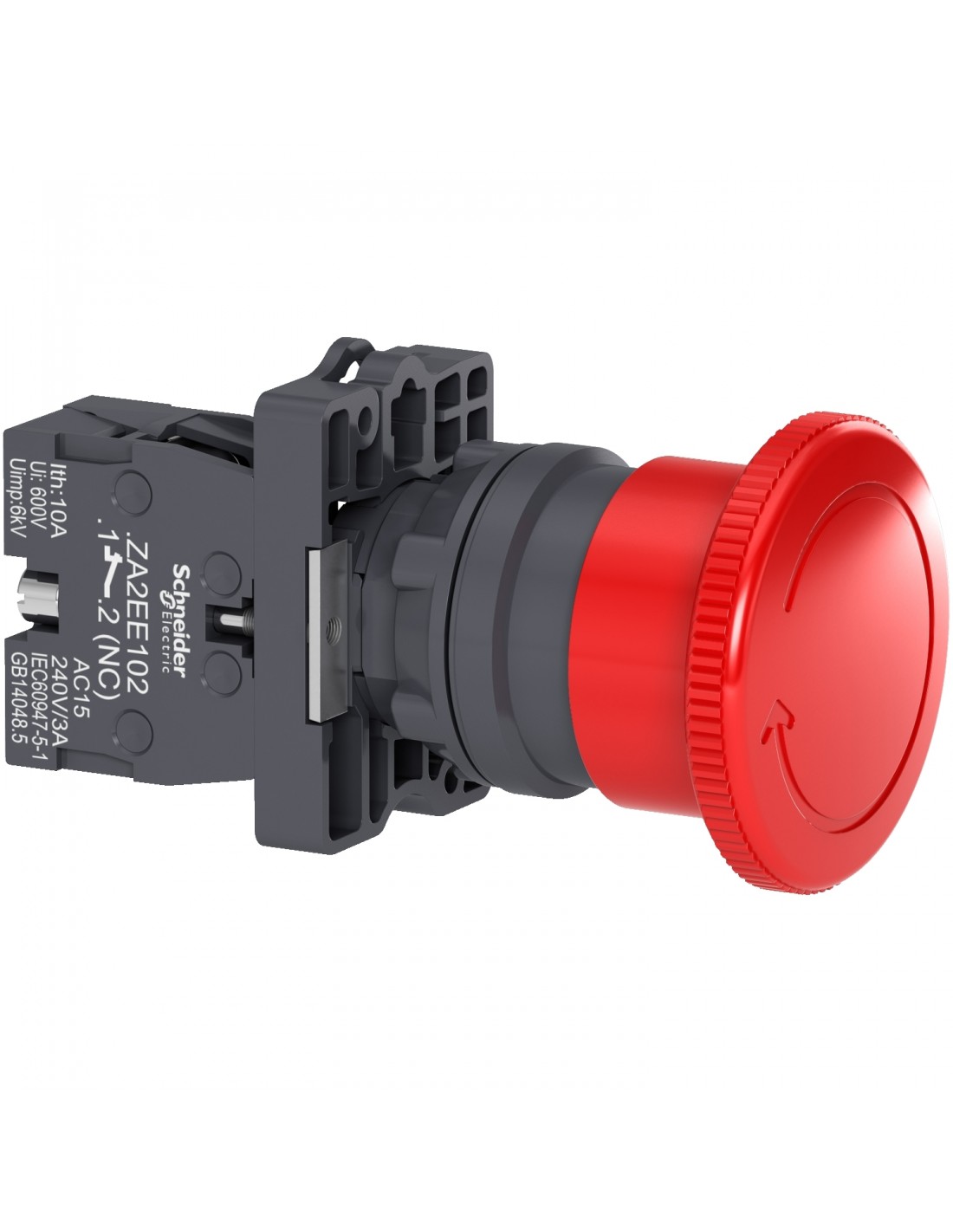

| tipo de producto o componente | Pulsador de apagado de emergencia completo |
| nombre corto del dispositivo | XA2 |
| material del bisel | Plástico |
| diámetro de montaje | 22,5 milímetros |
| posición de funcionamiento | Cualquier posición |
|---|---|
| metros dispositivo | Agujero para fijación 22 mm |
| tuercas cautivas | >= Panel de 30 x 40 mm 1…5 mm |
| forma del cabezal de unidad de señalización | Redondo ((*)) |
| tipo de operario | Girar para desbloquear |
| resetear | Girar para liberar |
| perfil de operador | Seta roja Ø 60 mm |
| color de lentes o tapa/operador | Rojo |

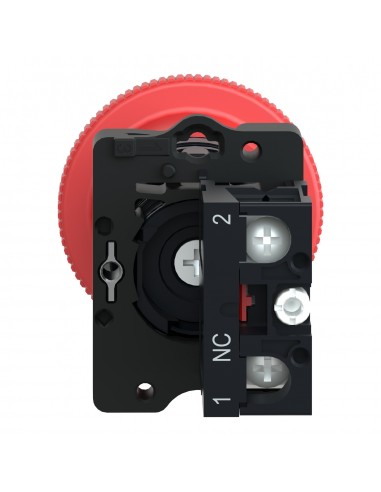

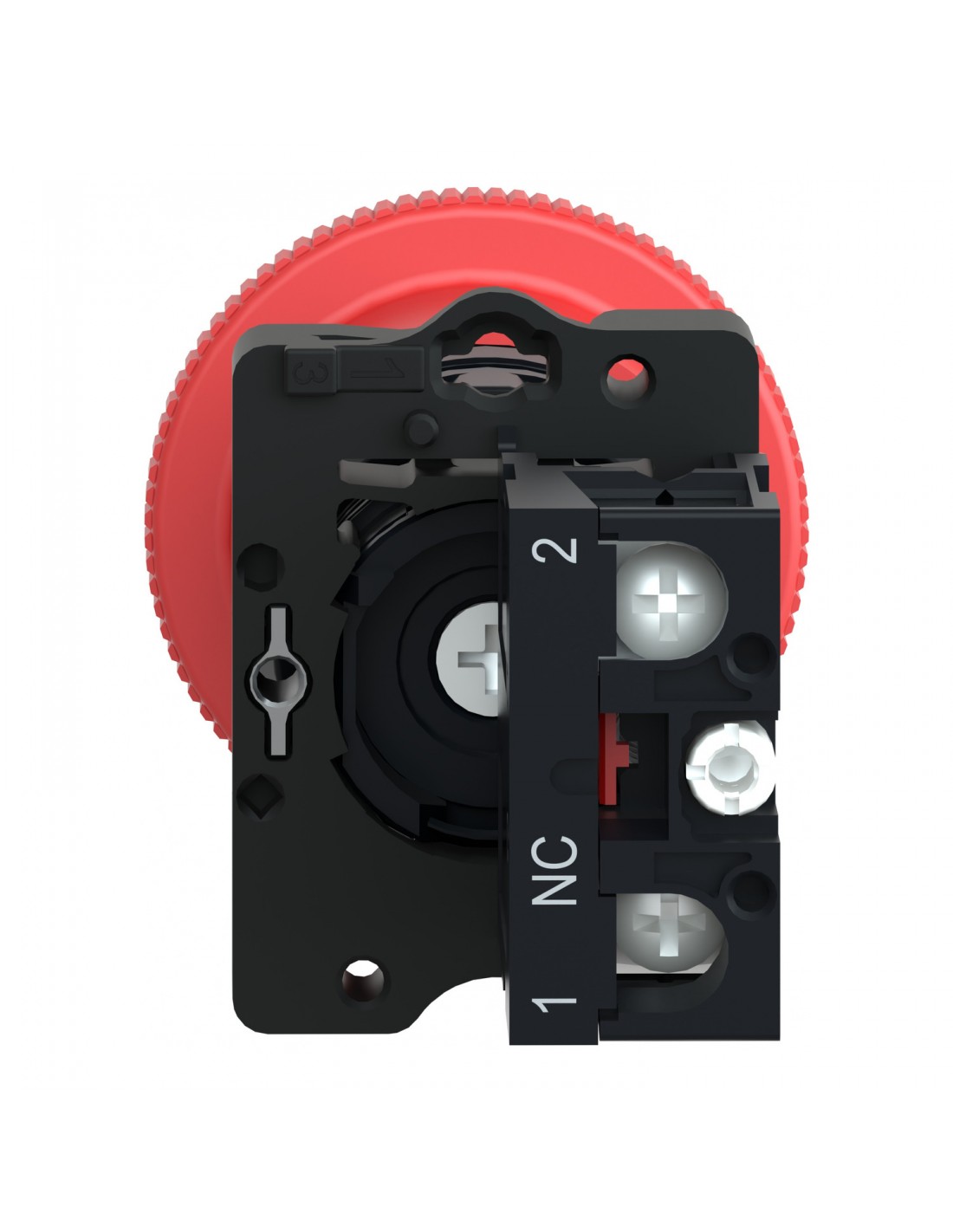

| tipo y composición de contactos | 1 NC |
| funcionamiento de contacto | Corte lento |
| apertura positiva | Con contacto NC |
| endurancia mecánica | 100000 ciclos |
| conexiones - terminales | Borne de tornillo >= 1 x 0.22 mm² Borne de tornillo <= 1 x 2,5 mm² Borne de tornillo >= 1 x 0.5 mm² Terminales Faston 6.3 mm |
| par de apriete | 0,8 Nm |
| protección contra cortocircuito | Fusible de 10 A gL IEC 60269-1 |
| [Ui] tensión asignada de aislamiento | 600 V según IEC 60947-1 |
| [Uimp] Tensión asignada de resistencia a los choques | 6 kV IEC 60947-1 |
| (le) corriente operacional | 3 A 240 V CA-15 A600 0,27 A 250 V CC-13 Q600 |
| durabilidad eléctrica | 500000 ciclos AC-15 3 A 230 V 60 ciclos/min 0,5 IEC 60947-5-4 500000 ciclos DC-13 0,2 A 110 V 60 ciclos/min 0,5 IEC 60947-5-4 |
| montantes funcionales | L < 10exp(-8) 24 V |
| altura | 30 milímetros |
| anchura | 42 milímetros |
| profundidad | 74,2 milímetros |
| peso del producto | 0,058 kilogramos |
| tipo de operador | Enganche mecánico |
