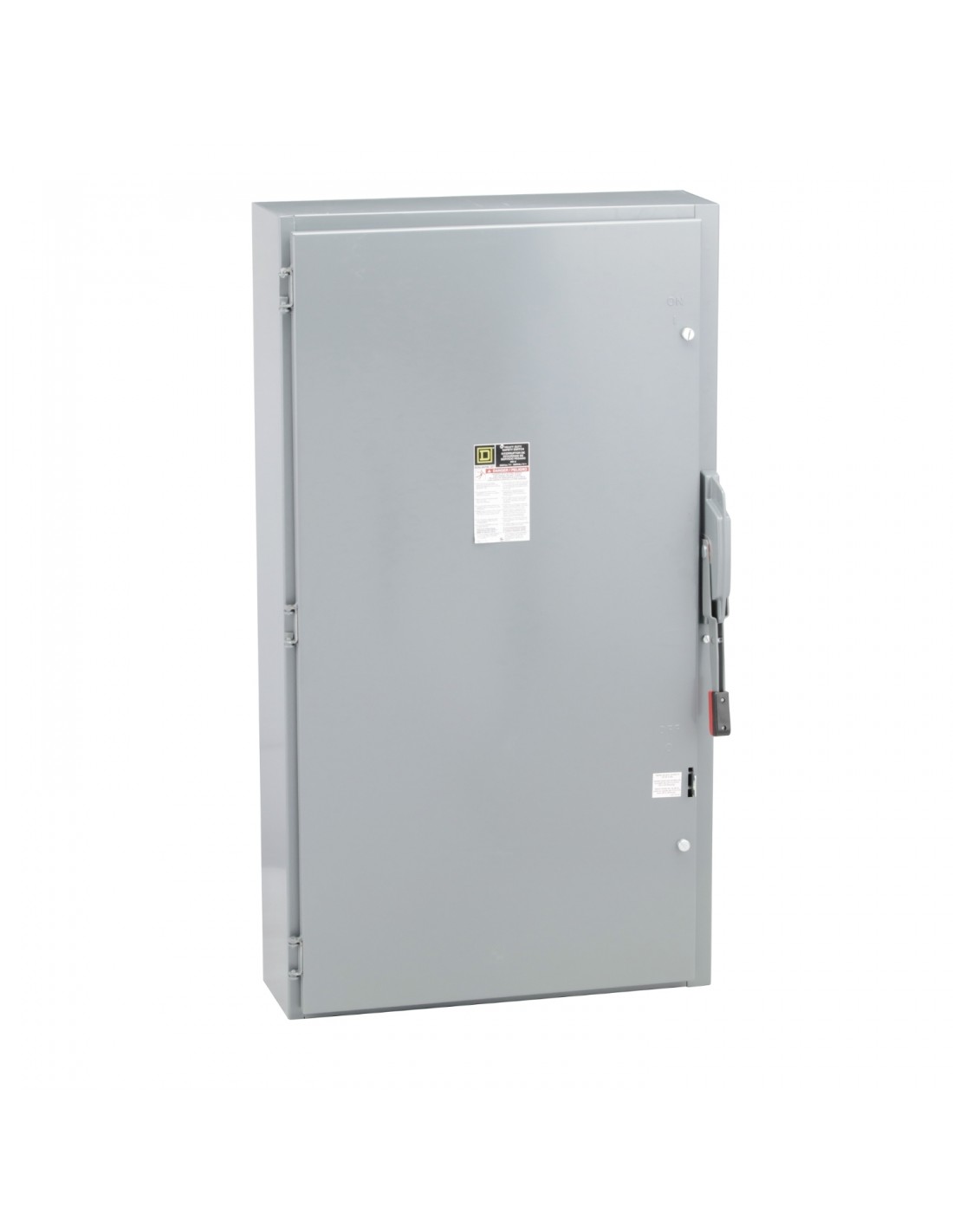

| Producto | Interruptor de seguridad de un solo tiro ((*)) |
|---|---|
| Clasificación de servicio | Trabajo pesado ((*)) |
| aplicación del dispositivo | Aplicación pesada |
| Tipo de desconexión | Desconexión sin fusibles ((*)) |
| Neutro instalado de fábrica | Ninguno ((*)) |
| Número de polos | 3 |
| Calificación actual | 400 A |
| Clasificación de voltaje | 600 V CA/CC |
| Clasificación del recinto | NEMA 1 acero |
| poder de corte | 125 hp a 240 V CA 50...60 Hz para motores de 3 fases 250 hp a 480 V CA 50...60 Hz para motores de 3 fases 350 hp a 600 V CA 50...60 Hz para motores de 3 fases 50 hp a 250 V CC 50 hp a 600 V CC |
| Tipo de montaje | Superficie |
|---|---|
| Conexión eléctrica | Orejetas ((*)) |
| configuración de cableado | 3-hilos |
| Tamaño del cable | AWG 1/0 ... 750 kcmil cobre o aluminio |
| par de apriete | 62,1 Nm AWG 1/0 ... 750 kcmil |
| profundidad | 257,30 milímetros |
| anchura | 701,80 milímetros |
| altura | 1276,35 milímetros |
| peso del producto | 77,1 kilogramos |
